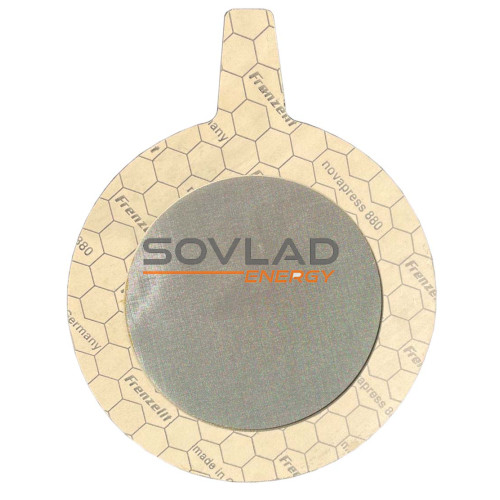

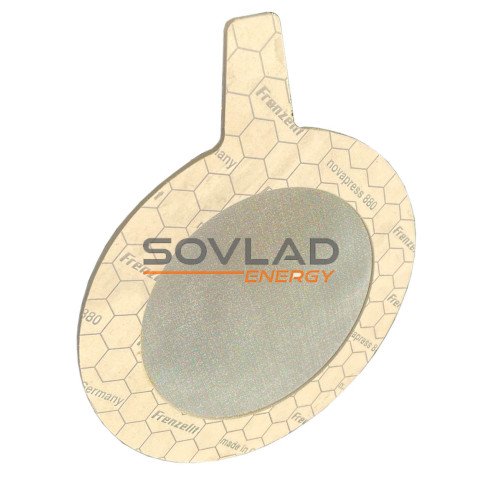

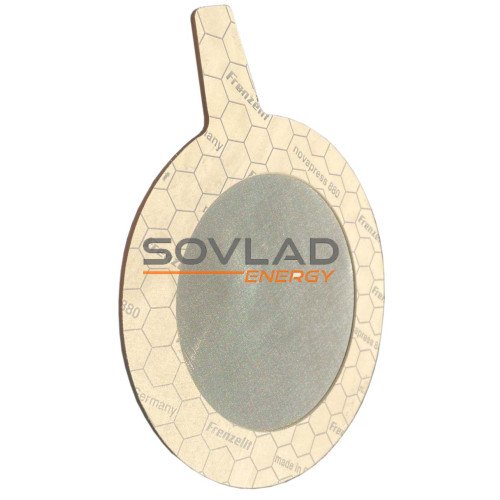

Фильтр-прокладка ППФ-200-16

Прокладка плоская с фильтрующим элементом ППФ предназначена для очистки газа от механических загрязнений и обеспечения герметичности соединений. Фильтр-прокладка ППФ (стартовый фильтр) применяется в качестве дополнительного фильтра перед счетчиком объёма газа, устанавливается между счетчиком и ответным фланцем

Фильтр-прокладка ППФ изготавливается из высококачественного паронита фирмы Frenzelit Германия. Применение данного материала обеспечивает надежное герметичное соединение в широком диапазоне температур (от -40 до +50°С) и давления до 1,6 МПа.  В качестве фильтрующего элемента используется нержавеющая сетка со степенью фильтрации от 50 до 450 мкм

Обозначение фильтра-прокладки ППФ-200-16-250:

• ППФ - Прокладка Плоская с Фильтрующим элементом
• 200 - условный диаметр
• 16 - максимальное давление (1,6 МПа)
• 250 - степень фильтрации, мкм (50, 160, 250, 450)

При установке фильтра-прокладки ППФ следует соблюдать правила затяжки фланцевых соединений:

• начинайте затяжку с верхних отверстий фланца, переходя к следующим болтам в крестообразном порядке. Повторяйте процесс затяжки несколько раз, поочередно переключаясь между верхними и нижними отверстиями. Это позволяет равномерно распределить нагрузку и уменьшить возможность деформации фланца и перекоса уплотнения ППФ
• для контроля момента затяжки используйте динамометрический ключ. Максимальный момент затяжки 20-30 Нм

Основные преимущества:

• максимальное давление 1,6 МПа
• типоразмер от DN32 до DN200
• простой монтаж
• уплотнение соединения и защита оборудования от механических частиц
• быстрая замена, не требующая полного демонтажа оборудования
