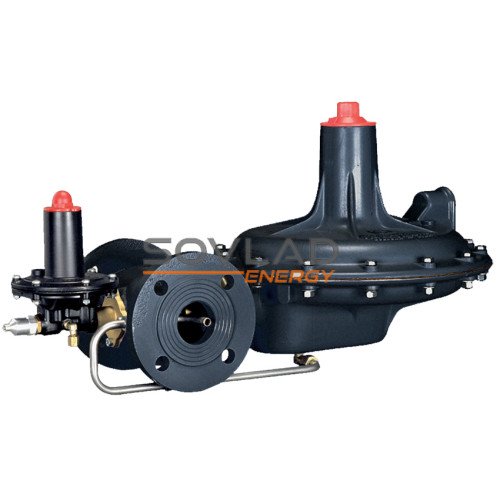

Name: Регулятор A/149-AP
Brand: Tartarini
SKU: A/149-AP
Price: 129485 UAH
Availability: InStock

Регулятор A/149-AP

В закладки

В сравнение

Артикул A/149-AP

129 485.00 грн.

Кол-во

+ -

Код Товара: A/149-AP

Краткие характеристики

Максимальное давление: 6 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 50 - 320 mbar
Класс точности: ±5% от установленного значения Рвых
Диапазон рабочих температур: минус 40 ... 60°С

Все характеристики

Все товары бренда
Tartarini

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Регуляторы давления А/149 – это пружинные регуляторы прямого действия, имеющие сбалансированную конструкцию клапана. Предназначены для редуцирования давления газа и поддержания стабильного исходного давления.

Конструкция и функциональные особенности пружинных регуляторов тип А/149 делают их работоспособными в устройствах с возможными резкими изменениями производительности или перепадах давления, что часто встречается с бытовыми или промышленными горелками. Эти регуляторы могут использоваться для систем работающих с природным газом, технологическими газами, воздухом, пропаном и другими неагрессивными газами

Основные особенности:

использование качественных материалов
высокая точность регулировки
простота установки и максимальная надежность защитных устройств

Регуляторы А149 сконструированы для максимального упрощения обслуживания: доступ к седлу клапана и уплотнениям обеспечивается без демонтажа регулятора с линии. Регуляторы спроектированы для установки как в помещении, так и за его пределами (в металлическом шкафу). Диапазон температур окружающей среды от минус 40 до +60°С, при относительной влажности до 95%

Регуляторы А/149 представляют собой регуляторы с пружинным приводом, с одним седлом и сбалансированным клапаном, предохранительным запорным клапаном, функционирующим независимо от регулятора и по заказу клиента, может быть выполнен для срабатывания при любом изменении давления в точке контроля, выше или ниже заданных значений настройки, полностью перекрывая при этом подачу газа. Перезапуск необходимо производить вручную.

Поставляются регуляторы как в стандартном исполнении, так и в исполнении для среднего давления - версия АР

Технические характеристики

Максимальное давление

6 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

50 - 320 mbar

Класс точности

±5% от установленного значения Рвых

Диапазон рабочих температур

минус 40 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых ПСК

Входной диаметр

DN50

Выходной диаметр

DN50

Входное давление, bar	Выходное давление, mbar
Входное давление, bar	100	150	200	300
0,2	140	100	-	-
0,3	190	170	140	-
0,4	230	200	200	150
0,5	250	250	240	210
0,75	340	330	330	210
1	400	390	390	310
1,5	500	500	500	500
2	600	600	600	600
3	650	650	650	650
4	750	750	750	750
5	900	900	900	900
6	900	900	900	900

Код пружины	Цвет пружины	d	De	Lo	Выходное давление, mbar
0245760	серый	50	5	261	50 - 100
0130321	желтый	50	5,5	260	90 - 150
0136150	синий	50	6	260	140 - 240
0184070	красный	50	6,5	238	230 - 270
0213380	красный с белой полосой	50	7	239	250 - 320

* Характеристики пружин:

De, мм - внешний диаметр пружины;
d, мм - диаметр проволоки;
Lo, мм - высота пружины

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код пружины	Цвет пружины	De	d	Lo	Диапазон срабатывания ПЗК, mbar
0174350	белый	30	1,5	75	22 - 42
0174360	белый с черной полосой	30	1,8	75	40 - 90
0174370	черный	30	2	75	45 - 130
0174380	серый с красной полосой	30	2,25	75	80 - 200
0174390	серый	30	2,5	75	130 - 260
0105140	желтый	30	3	75	250 - 600

Диапазон настройки срабатывания ПЗК при снижении выходного давления

Код пружины	Цвет пружины	De	d	Lo	Диапазон срабатывания ПЗК, mbar
0193040	белый с черной полосой	10	0,9	60	7 - 15
0174310	белый	10	1	60	13 - 30
0174320	черный	10	1,25	60	30 - 95
0174330	серый	10	1,5	60	93 - 210
0174340	желтый	10	1,75	60	210 - 460
