Name: Регулятор Dival 500BP + LA512BP
Brand: Pietro Fiorentini
SKU: Dival 500BP
Price: 37512 UAH
Availability: InStock

Регулятор Dival 500BP + LA512BP

В закладки

В сравнение

Артикул Dival 500BP

37 512.00 грн.

Кол-во

+ -

Код Товара: Dival 500BP

Краткие характеристики

Максимальное давление: 10 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 13 ... 100 mbar
Класс точности: ±5% от установленного значения Рвых
Тип соединения: резьбовое

Все характеристики

Все товары бренда
Pietro Fiorentini

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Паспорт на регулятор Dival500 (7.98MB)

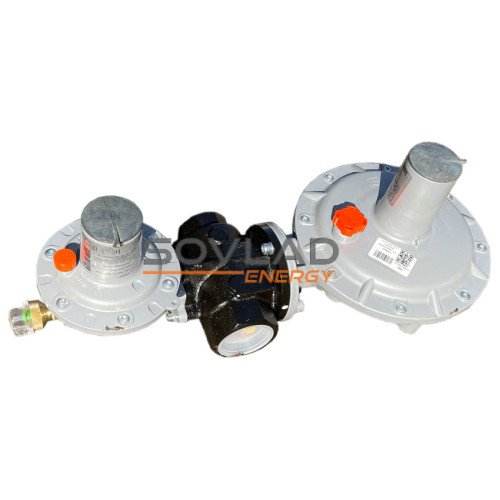

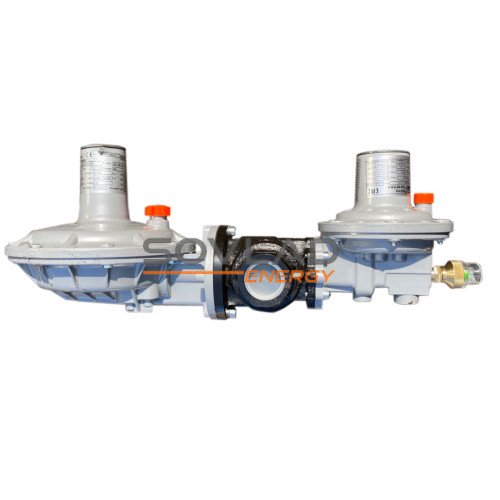

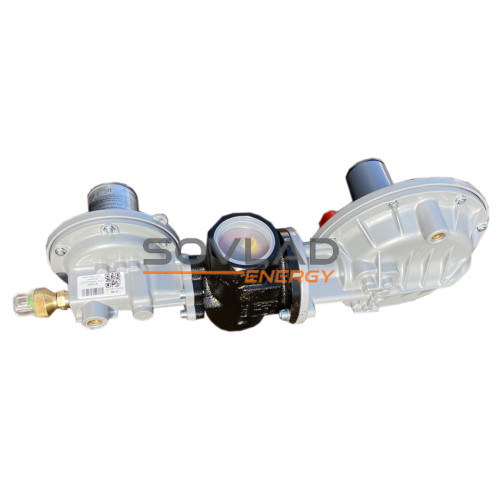

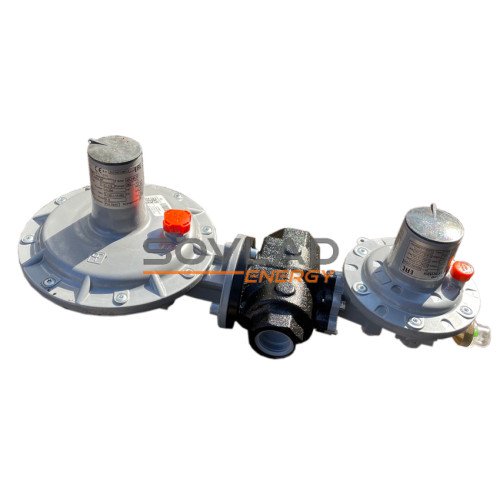

Регулятор давления газа Dival 500 BP это промышленный регулятор, производства компании Pietro Fiorentini (Италия), пружинного типа с уравновешенной диафрагмой. Предназначен для снижения до низкого давления. Регулятор Dival 500BP снабжен автоматическим предохранительным запорным устройством типа LA512, а также, предохранительным сбросным устройством

Технические характеристики

Максимальное давление

10 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

13 ... 100 mbar

Класс точности

±5% от установленного значения Рвых

Тип соединения

резьбовое

Диапазон рабочих температур

минус 30 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых ПСК

Входной диаметр

DN25

Выходной диаметр

DN40

Пропускная способность в стандартных условиях, с подключением внутреннего импульса, м³/ч

Входное давление, bar	Допустимое отклонение Рвых ±5% (АС5)	Допустимое отклонение Рвых ±10% (АС10)
0,5	75	100
1	160	180
2,5	140	200
5,0	130	160

Пропускная способность в стандартных условиях, с подключением внешнего импульса, м³/ч

Входное давление, bar	Допустимое отклонение Рвых ±5% (АС5)	Допустимое отклонение Рвых ±10% (АС10)
0,5	70	110
1	160	170
2,5	300	350
5,0	200	250

Код	Цвет пружины	De	Lo	d	Настройка выходного давления, mbar
64470137RO	красный	34	115	1,8	13 - 17
64470068GI	черный	34	115	2,0	18 - 24
64470139NE	желтый	34	115	2,2	25 - 34
64470140MA	коричневый	34	106	2,7	35 - 64
64470071GR	серый	34	118	2,8	65 - 100

De, мм - внешний диаметр пружины
Lo, мм - высота пружины
d, мм - диаметр проволоки

Регулятор Dival 500 имеет встроенное предохранительное запорное устройство, которое предназначено для незамедлительного прекращения подачи газа в случае отклонения Рвых от заданного значения. Отсекатель имеет две регулировочные пружины для настройки срабатывания по превышению и снижению Рвых

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470112RO	красный	34	43	2,2	30 - 49
64470115GR	серый	34	42	2,8	50 - 180

Диапазон настройки срабатывания ПЗК при снижении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470024BI	белый	15	45	1,3	6 - 60

Диапазон настройки срабатывания ПСК

Код	Цвет пружины	De	Lo	d	Диапазон настройки, mbar
64470024BI	белый	15	45	1,3	10 - 17
64470031RO	красный	15	40	1,7	18 - 50
