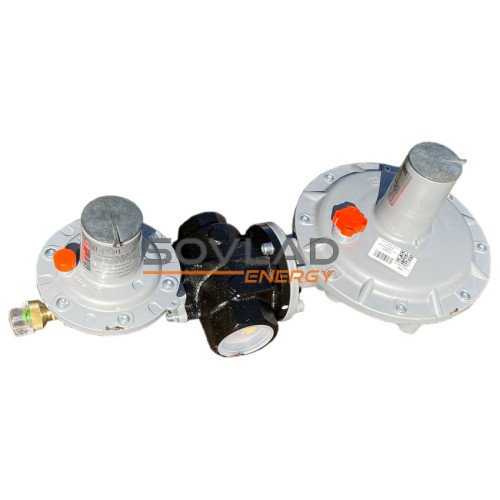

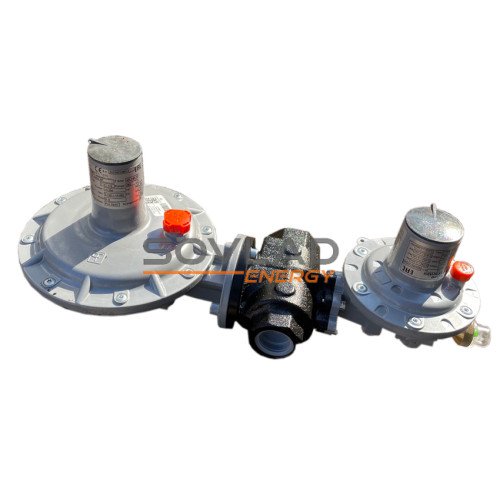

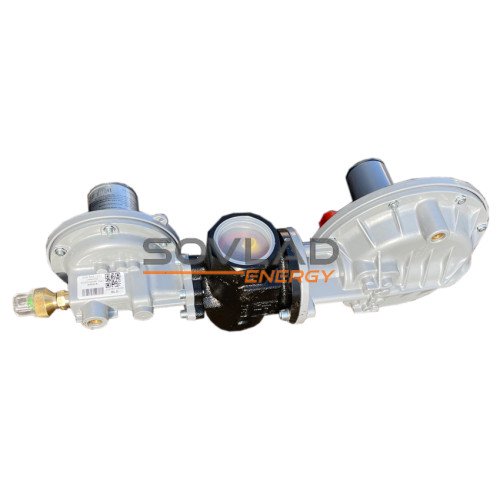

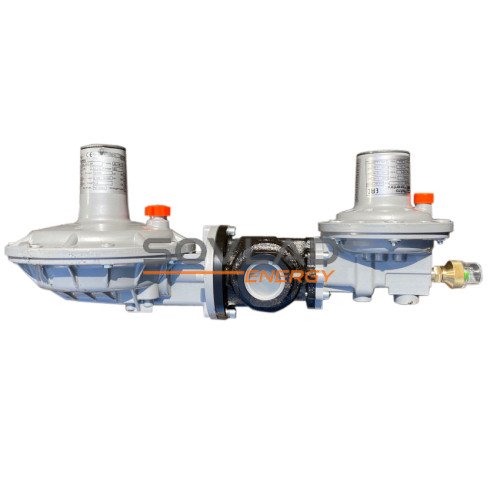

Name: Регулятор Dival 500TR + LA512TR
Brand: Pietro Fiorentini
SKU: Dival 500TR
Price: 45777 UAH
Availability: InStock

Регулятор Dival 500TR + LA512TR

В закладки

В сравнение

Артикул Dival 500TR

45 777.00 грн.

Кол-во

+ -

Код Товара: Dival 500TR

Краткие характеристики

Максимальное давление: 20 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 300 ... 2500 mbar
Класс точности: ±5% от установленного значения Рвых ±10% от установленного значения Рвых
Тип соединения: резьбовое

Все характеристики

Все товары бренда
Pietro Fiorentini

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Паспорт на регулятор Dival500 (7.98MB)

Регулятор давления газа Dival 500 TR это промышленный регулятор, производства компании Pietro Fiorentini (Италия), пружинного типа с уравновешенной диафрагмой. Предназначен для снижения до среднего и высокого давления. Регулятор Dival 500TR снабжен автоматическим предохранительным запорным устройством типа LA512, а также, предохранительным сбросным устройством

Технические характеристики

Максимальное давление

20 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

300 ... 2500 mbar

Класс точности

±5% от установленного значения Рвых ±10% от установленного значения Рвых

Тип соединения

резьбовое

Диапазон рабочих температур

минус 30 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых ПСК

Входной диаметр

DN25

Выходной диаметр

DN40

Пропускная способность в стандартных условиях, с подключением внутреннего импульса, м³/ч

Входное давление, bar	Диапазон выходного давления (0,3 - 1,0) bar		Диапазон выходного давления (1,0 - 2,5) bar)
Входное давление, bar	Допустимое отклонение Рвых ±5% (АС5)	Допустимое отклонение Рвых ±10% (АС10)	Допустимое отклонение Рвых ±5% (АС5)	Допустимое отклонение Рвых ±10% (АС10)
0,5	60	90	110	160
1	75	140	180	350
2,5	160	250	320	500
5,0	350	450	350	500

Пропускная способность в стандартніх условиях, с подключением внешнего импульса, м³/ч

Входное давление, bar	Диапазон выходного давления (0,3 - 1,0) bar		Диапазон выходного давления (1,0 - 2,5) bar)
Входное давление, bar	Допустимое отклонение Рвых ±5% (АС5)	Допустимое отклонение Рвых ±10% (АС10)	Допустимое отклонение Рвых ±5% (АС5)	Допустимое отклонение Рвих ±10% (АС10)
0,5	60	90	110	160
1	75	140	180	350
2,5	160	250	320	500
5,0	350	450	350	500

Код	Цвет пружины	De	Lo	d	Настройка выходного давления, mbar
64470143BI	белый	34	97	4,5	300 - 599
64470144VI	фиолетовый	34	100	5,0	600 - 999
64470145AR	оранжевый	34	100	5,5	1000 - 1799
64470151BL	синий	34,5	100	6,5	1800 - 2500

De, мм - внешний диаметр пружины
Lo, мм - высота пружины
d, мм - диаметр проволоки

Регулятор Dival 500MP имеет встроенное предохранительное запорное устройство, которое предназначено для незамедлительного прекращения подачи газа в случае отклонения Рвых от заданного значения. Отсекатель имеет две регулировочные пружины для настройки срабатывания по превышению и снижению Рвых

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код	Цвет пружины	De	Lo	d	Діапазон срабатывания, mbar
64470116GI	желтый	34	40	3,2	250 - 549
64470051BI	белый	34	52	3,2	550 - 849
64470057BL	синий	34	50	3,5	850 - 1399
64470058AR	оранжевый	34	50	4,0	1400 - 2499
64470059AZ	голубой	34	50	4,5	2500 - 3999
64470060NE	черный	34	48	5,0	4000 - 5500

Диапазон настройки срабатывания ПЗК при снижении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470038GI	желтый	15	40	2,0	100 - 499
64470045MA	коричневый	15,3	41	2,4	500 - 999
64470046BL	синий	15	40	3,0	1000 - 1999
64470149NE	черный	15	43	3,2	2000 - 3500
