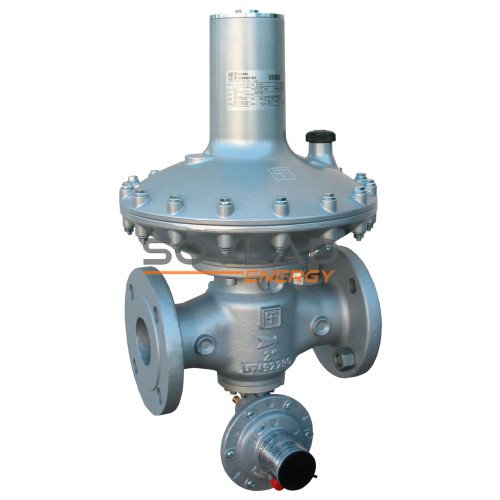

Name: Регулятор Dival 600BP + LA250BP DN50
Brand: Pietro Fiorentini
SKU: Dival 600BP DN50
Price: 139578 UAH
Availability: InStock

Регулятор Dival 600BP + LA250BP DN50

В закладки

В сравнение

Артикул Dival 600BP DN50

139 578.00 грн.

Кол-во

+ -

Код Товара: Dival 600BP DN50

Краткие характеристики

Максимальное давление: 20 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 13 ... 90 mbar
Класс точности: ±5% от установленного значения Рвых
Тип соединения: фланцевое

Все характеристики

Все товары бренда
Pietro Fiorentini

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Паспорт на регулятор Dival600 (2.36MB)

Регулятор давления газа Dival 600 BP DN50 (Pietro Fiorentini) это регулятор прямого действия пружинного типа управляемый мембраной, которая нагружена пружиной. Регулятор давления Dival 600 предназначен для снижения до низкого давления. Регулятор снабжен автоматическим предохранительным запорным клапаном (ПЗК) типа LA и предохранительным сбросным клапаном (ПСК)

Технические характеристики

Максимальное давление

20 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

13 ... 90 mbar

Класс точности

±5% от установленного значения Рвых

Тип соединения

фланцевое

Диапазон рабочих температур

минус 30 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых ПСК

Входной диаметр

DN50

Выходной диаметр

DN50

Максимальная пропускная способность регулятора Dival 600 рассчитывается по формулам:

для некритических условий (если P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критических условий (если Р_u ≥ 2Р_d) Q=K_G×P_u/2

где,

К_G - коэффициент расхода газа
Р_u - абсолютное входное давление, bar
Р_d - абсолютное выходное давление, bar

	Dival600BP	Dival600MP	Dival600TR
Коэффициент расхода K_G	685	685	727

Пропускная способность при стандартных условиях регулятора Dival600BP DN50, м³/ч

Входное давление, bar	Выходное давление, mbar
Входное давление, bar	20	50	75
0,1	170	160	200
0,2	220	280	240
0,3	350	370	320
0,4	440	400	400
0,5	520	500	450
0,75	600	550	600
1	800	750	700
1,5	850	850	900
2	1125	1500	1400
4	920	1750	1700
5	960	1900	2000
8	960	2000	2000
10	1000	2000	2000
12	700	2000	2000
16	650	2000	2000
18	630	2000	2000
20	600	2000	2000

Код пружины	Цвет пружины	De	Lo	d	Выходное давление, mbar
2701345	желтый	65	180	3,5	10 - 18
2701620	оранжевый	65	180	4,0	15 - 30
2701860	красный	65	180	4,5	25 - 49
2702190	зеленый	65	180	5,0	40 - 75
2702370	черный	65	180	5,5	62 - 90

De, мм - внешний диаметр пружины
Lo, мм - высота пружины
d, мм - диаметр проволоки

Регулятор Dival 600BP поставляется (по умолчанию) со встроенным ПЗК, который предназначен для прекращения подачи газа в случае отклонения Рвых от заданного значения. На регулятор диаметром DN 40 устанавлтвается клапан LA250. ПЗК имеет две регулировочные пружины для настройки срабатывания по превышению и по снижению выходного давления

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470112RO	красный	34	43	2,2	30 - 49
64470115GR	серый	34	42	2,8	50 - 180

Диапазон настройки срабатывания ПЗК при снижении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470024BI	белый	15	45	1,3	6 - 60

De, мм - внешний диаметр пружины
d, мм - диаметр проволокиDe, мм - внешний диаметр пружины
Lo, мм - высота пружины

Встроенный предохранительный сбросной клапан

Регулятор Dival 600 снабжен встроенным ПСК. В случае кратковременного повышения выходного давления, которое может возникнуть в результате быстрого изменения расхода газа, происходит открывание сбросного клапана. Благодаря кратковременному сбросу избыточного давления не происходит срабатывание ПЗК и регулятор остается в рабочем состоянии
