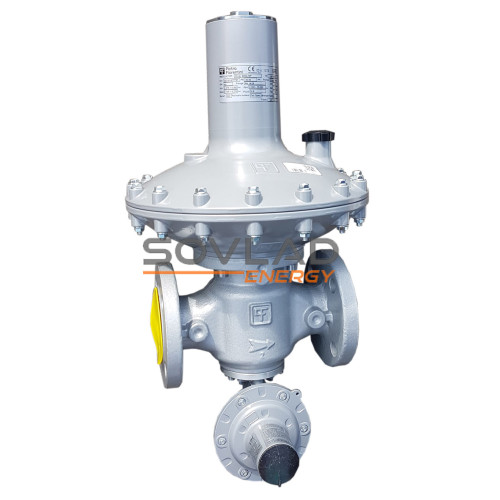

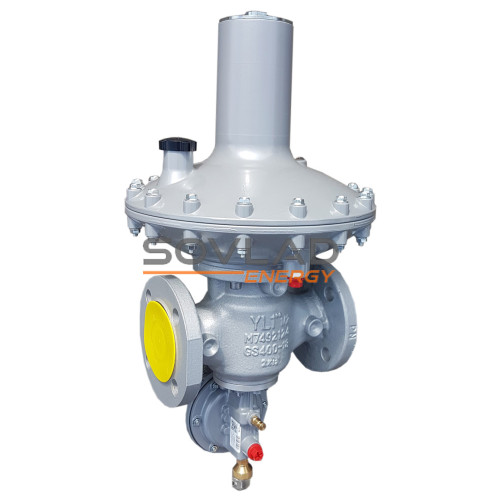

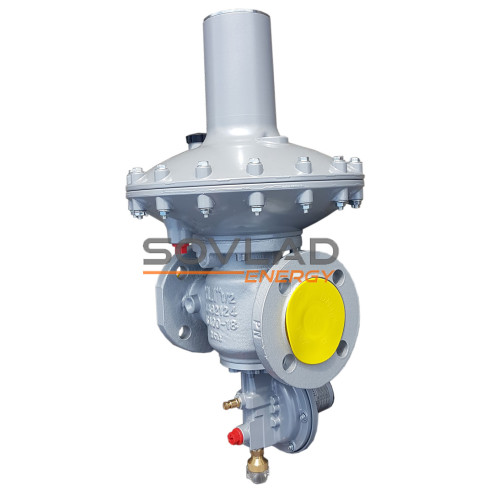

Регулятор Dival 600MP + LA250MP DN40

В закладки

В сравнение

Артикул Dival 600MP DN40

131 892.00 грн.

Кол-во

+ -

Код Товара: Dival 600MP DN40

Краткие характеристики

Максимальное давление: 20 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 75 ... 350 mbar
Класс точности: ±5% от установленного значения Рвых
Тип соединения: фланцевое

Все характеристики

Все товары бренда
Pietro Fiorentini

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Паспорт на регулятор Dival600 (2.36MB)

Регулятор давления газа Dival 600 MP DN40 (Pietro Fiorentini) это регулятор прямого действия пружинного типа управляемый мембраной, которая нагружена пружиной. Регулятор давления Dival600MP предназначен для снижения до низкого давления. Регулятор снабжен автоматическим предохранительным запорным клапаном (ПЗК) типа LA и предохранительным сбросным клапаном (ПСК)

Технические характеристики

Максимальное давление

20 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

75 ... 350 mbar

Класс точности

±5% от установленного значения Рвых

Тип соединения

фланцевое

Диапазон рабочих температур

минус 30 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых ПСК

Входной диаметр

DN40

Выходной диаметр

DN40

Максимальная пропускная способность регулятора Dival 600 рассчитывается по формулам:

для некритических условий (если P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критических условий (если Р_u ≥ 2Р_d) Q=K_G×P_u/2

где,

К_G - коэффициент расхода газа
Р_u - абсолютное входное давление, bar
Р_d - абсолютное выходное давление, bar

	Dival600BP	Dival600MP	Dival600TR
Коэффициент расхода K_G	685	685	727

Пропускная способность при стандартных условиях регулятора Dival600MP DN40, м³/ч

Входное давление, bar	Выходное давление, mbar
Входное давление, bar	100	150	200	300
0,2	230	240	-	-
0,3	300	200	260	-
380	350	330	220	-
0,5	400	400	400	275
0,75	540	500	500	380
1	680	700	620	540
1,5	900	900	850	720
2	1100	1100	1100	930
4	1300	1450	1350	1300
5	1600	1700	1600	1500
8	1600	1750	1620	1500
10	1600	1800	1700	1500
12	1600	1800	1700	1500
16	1600	1800	1700	1500
18	1600	1800	1700	1500
20	1700	1800	1800	1500

Код пружины	Цвет пружины	De	Lo	d	Выходное давление, mbar
2702370	черный	65	180	5,5	75 - 120
2702540	синий	65	180	6,0	100 - 170
2702730	голубой	65	180	6,5	145 - 270
2702950	коричневый	65	180	7,0	230 - 350

De, мм - внешний диаметр пружины
Lo, мм - высота пружины
d, мм - диаметр проволоки

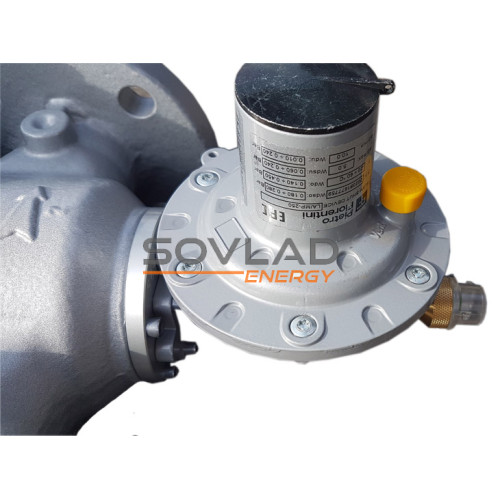

Регулятор Dival 600MP поставляется (по умолчанию) со встроенным ПЗК, который предназначен для прекращения подачи газа в случае отклонения Рвых от заданного значения. На регулятор диаметром DN 40 устанавлтвается клапан LA250. ПЗК имеет две регулировочные пружины для настройки срабатывания по превышению и по снижению выходного давления

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470115GR	серый	34	42	2,8	140 - 179
64470116GI	желтый	34	40	3,2	180 - 279
64470051BI	белый	34	52	3,2	280 - 450

Диапазон настройки срабатывания ПЗК при снижении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470024BI	белый	15	45	1,3	10 - 59
64470038GI	желтый	15	40	2,0	60 - 240

De, мм - внешний диаметр пружины
d, мм - диаметр проволокиDe, мм - внешний диаметр пружины
Lo, мм - высота пружины

Встроенный предохранительный сбросной клапан

Регулятор Dival 600 снабжен встроенным ПСК. В случае кратковременного повышения выходного давления, которое может возникнуть в результате быстрого изменения расхода газа, происходит открывание сбросного клапана. Благодаря кратковременному сбросу избыточного давления не происходит срабатывание ПЗК и регулятор остается в рабочем состоянии
