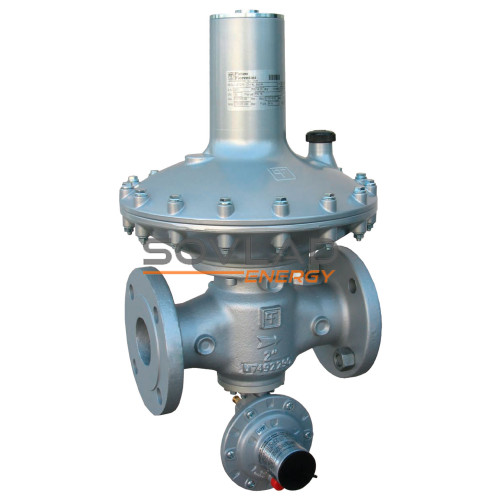

Name: Регулятор Dival 600MP + LA250MP DN50
Brand: Pietro Fiorentini
SKU: Dival 600MP DN50
Price: 139578 UAH
Availability: InStock

Регулятор Dival 600MP + LA250MP DN50

В закладки

В сравнение

Артикул Dival 600MP DN50

139 578.00 грн.

Кол-во

+ -

Код Товара: Dival 600MP DN50

Краткие характеристики

Максимальное давление: 20 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 75 ... 350 mbar
Класс точности: ±5% от установленного значения Рвых
Тип соединения: фланцевое

Все характеристики

Все товары бренда
Pietro Fiorentini

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Паспорт на регулятор Dival600 (2.36MB)

Регулятор давления газа Dival 600 MP DN50 (Pietro Fiorentini) это регулятор прямого действия пружинного типа управляемый мембраной, которая нагружена пружиной. Регулятор давления Dival600MP предназначен для снижения до низкого давления. Регулятор снабжен автоматическим предохранительным запорным клапаном (ПЗК) типа LA и предохранительным сбросным клапаном (ПСК)

Технические характеристики

Максимальное давление

20 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

75 ... 350 mbar

Класс точности

±5% от установленного значения Рвых

Тип соединения

фланцевое

Диапазон рабочих температур

минус 30 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых ПСК

Входной диаметр

DN50

Выходной диаметр

DN50

Максимальная пропускная способность регулятора Dival 600 рассчитывается по формулам:

для некритических условий (если P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критических условий (если Р_u ≥ 2Р_d) Q=K_G×P_u/2

где,

К_G - коэффициент расхода газа
Р_u - абсолютное входное давление, bar
Р_d - абсолютное выходное давление, bar

	Dival600BP	Dival600MP	Dival600TR
Коэффициент расхода K_G	685	685	727

Пропускная способность при стандартных условиях регулятора Dival600MP DN50, м³/ч

Входное давление, bar	Выходное давление, mbar
Входное давление, bar	100	150	200	300
0,2	250	230	-	-
0,3	320	240	120	-
0,4	390	300	220	180
0,5	450	430	350	230
0,75	480	580	500	360
1	700	700	600	480
1,5	1000	950	800	620
2	1100	1200	1000	750
4	1500	2100	1700	1800
5	2200	2500	2000	2000
8	2200	2500	2250	2300
10	2200	2600	2500	2500
12	2200	2650	2500	2500
16	2200	2700	2500	2500
18	2200	2700	2500	2500
20	2200	2700	2500	2500

Код пружины	Цвет пружины	De	Lo	d	Выходное давление, mbar
2702370	черный	65	180	5,5	75 - 120
2702540	синий	65	180	6,0	100 - 170
2702730	голубой	65	180	6,5	145 - 270
2702950	коричневый	65	180	7,0	230 - 350

De, мм - внешний диаметр пружины
Lo, мм - высота пружины
d, мм - диаметр проволоки

Регулятор Dival 600MP поставляется (по умолчанию) со встроенным ПЗК, который предназначен для прекращения подачи газа в случае отклонения Рвых от заданного значения. На регулятор диаметром DN 40 устанавлтвается клапан LA250. ПЗК имеет две регулировочные пружины для настройки срабатывания по превышению и по снижению выходного давления

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470115GR	серый	34	42	2,8	140 - 179
64470116GI	желтый	34	40	3,2	180 - 279
64470051BI	белый	34	52	3,2	280 - 450

Диапазон настройки срабатывания ПЗК при снижении выходного давления

Код	Цвет пружины	De	Lo	d	Диапазон срабатывания, mbar
64470024BI	белый	15	45	1,3	10 - 59
64470038GI	желтый	15	40	2,0	60 - 240

De, мм - внешний диаметр пружины
d, мм - диаметр проволокиDe, мм - внешний диаметр пружины
Lo, мм - высота пружины

Встроенный предохранительный сбросной клапан

Регулятор Dival 600 снабжен встроенным ПСК. В случае кратковременного повышения выходного давления, которое может возникнуть в результате быстрого изменения расхода газа, происходит открывание сбросного клапана. Благодаря кратковременному сбросу избыточного давления не происходит срабатывание ПЗК и регулятор остается в рабочем состоянии
