517 412.00 грн.
+
-
Код Товара: Norval DN100+SN
Краткие характеристики
- Максимальное давление: 8 bar
- Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
- Выходное давление: 10 ... 80 mbar (головка Ø630); 80 ... 530 mbar (головка Ø495); 470 ... 2800 mbar (головка Ø375); 900 ... 4400 mbar (головка Ø375TR)
- Класс точности: ±5% от установленного значения Рвых
- Тип соединения: фланцевое
Оплата:
Безналичный расчет с НДС
Наложенный платеж (Новая почта)
Доставка:
Новая Почта

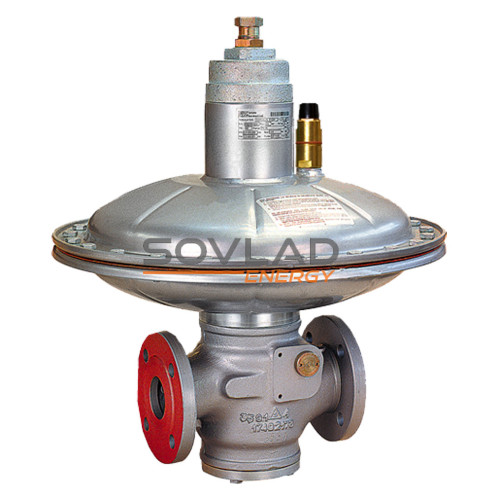

Регулятор давления газа Norval DN100 это регулятор пружинного типа с контролем выходного давления с помощью отбора внешнего импульса. Регуляторы давления газа серии Norval снабжены управляющей головкой для снижения до низкого (Ø630 и 495), среднего (Ø375) и высоких (Ø375TR) давлений. Регуляторы Norval (Pietro Fiorentini) снабжены автоматическим предохранительным запорным клапаном типа SN
Технические характеристики
Максимальное давление
8 bar
Рабочая среда
природний газ, пропан, бутан, воздух,
азот или любой другой неагрессивный газ
Выходное давление
10 ... 80 mbar (головка Ø630);
80 ... 530 mbar (головка Ø495);
470 ... 2800 mbar (головка Ø375);
900 ... 4400 mbar (головка Ø375TR)
Класс точности
±5% от установленного значения Рвых
Тип соединения
фланцевое
Диапазон рабочих температур
минус 30 ... 60°С
Монтажное положение
горизонтальное
Устройства безопасности
ПЗК по превышению Рвых
ПЗК по снижению Рвых
Входной диаметр
DN100
Выходной диаметр
DN100
Максимальная пропускная способность регулятора Norval рассчитывается по формулам:
- для некритических условий (если Pu < 2Pd) Q=KG√ Pd(Pu-Pd)
- для критических условий (если Рu ≥ 2Рd) Q=KG×Pu/2
где,
- КG - коэффициент расхода газа
- Рu - абсолютное входное давление, bar
- Рd - абсолютное выходное давление, bar
|
Norval DN100 |
|---|---|
| Коэффициент расхода KG |
5365 |
Пропускная способность при стандартных условиях регулятора Norval DN100, м3/ч
| Входное давление, bar | Выходное давление, mbar | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 50 | 80 | 100 | 300 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4400 | |
| 0,2 | 1350 | 1200 | 1150 | 1100 | - | - | - | - | - | - | - | - |
| 0,3 | 1700 | 1600 | 1500 | 1500 | - | - | - | - | - | - | - | - |
| 0,5 | 2200 | 2200 | 2150 | 2150 | 1600 | - | - | - | - | - | - | - |
| 0,75 | 2500 | 2800 | 2700 | 2700 | 2400 | 1750 | - | - | - | - | - | - |
| 1,0 | 2900 | 3300 | 3000 | 3000 | 3100 | 2700 | 1900 | - | - | - | - | - |
| 1,5 | 3700 | 4300 | 4000 | 4000 | 4100 | 3950 | 3500 | 2900 | - | - | - | - |
| 2,0 | 5000 | 5100 | 5100 | 4600 | 5200 | 5000 | 4500 | 4300 | 3600 | - | - | - |
| 4,0 | 5000 | 6000 | 5500 | 5400 | 7400 | 8700 | 7500 | 8000 | 8200 | 8000 | 6100 | - |
| 6,0 | 5000 | 6500 | 5700 | 5600 | 8200 | 11000 | 10000 | 10500 | 12000 | 12000 | 10000 | 9500 |
| 8,0 | 3000 | 6500 | 6000 | 5100 | 9400 | 11000 | 11000 | 13000 | 14000 | 15000 | 15000 | 14500 |
| 10 | 3000 | 6500 | 6100 | 5300 | 9400 | 11000 | 12000 | 15200 | 16000 | 19000 | 18000 | 19000 |
| 13 | 3000 | 6500 | 6200 | 5500 | 9400 | 11000 | 12700 | 15200 | 16000 | 20000 | 22000 | 22000 |
| 16 | 3000 | 6500 | 6300 | 5700 | 9400 | 11000 | 12700 | 15200 | 16000 | 20000 | 25000 | 25000 |
Код пружины |
Цвет пружины |
Характеристики пружин* |
Выходное давление | |||||
|---|---|---|---|---|---|---|---|---|
| Norval 630 |
Norval 495 | Norval 375 | Norval 375TR | |||||
| De | Lo | d | mbar | mbar | bar | bar | ||
| 2701623 | белый | 85 | 350 | 4,0 | 7,5 - 9,5 | - | - | - |
| 2701700 | желтый | 4,2 | 8,5 - 11 | - | - | - | ||
| 2701863 | оранжевый | 4,5 | 10 - 13 | - | - | - | ||
| 2701966 | красный | 4,8 | 11 - 16 | - | - | - | ||
| 2702205 | зеленый | 5,0 | 12 - 17 | - | - | - | ||
| 2702385 | черный | 5,5 | 15 - 21 | - | - | - | ||
| 2702565 | синий | 6,0 | 19 - 27 | - | - | - | ||
| 2702755 | белый | 300 | 6,5 | 21 - 36 | - | - | - | |
| 2702975 | желтый | 7,0 | 28 - 48 | 75 - 85 | - | - | ||
| 2703175 | оранжевый | 7,5 | 43 - 63 | 80 - 110 | - | - | ||
| 2703360 | красный | 8,0 | 53 - 80 | 95 - 135 | - | - | ||
| 2703525 | зеленый | 8,5 | - | 125 - 170 | - | - | ||
| 2703745 | черный | 9,0 | - | 150 - 220 | - | - | ||
| 2703895 | синий | 9,5 | - | 170 - 260 | - | - | ||
| 2704062 | коричневый | 10 | - | 230 - 340 | 0,47 - 0,72 | - | ||
| 2704400 | голубой | 11 | - | 300 - 460 | 0,68 - 0,95 | - | ||
| 2704515 | белый/желтый | 11,5 | - | 400 - 530 | - | - | ||
| 2704390 | зеленый | 260 | 11 | - | - | - | 0,9 - 1,6 | |
| 2704615 | синий | 12 | - | - | 0,9 - 1,4 | 1,45 - 2,4 | ||
| 2704820 | фиолетовый | 13 | - | - | 1,2 - 1,8 | 2,1 - 3,15 | ||
| 2705010 | голубой | 15 | - | - | 1,7 - 2,8 | 3,0 - 4,4 | ||
- De, мм - внешний диаметр пружины
- Lo, мм - высота пружины
- d, мм - диаметр проволоки
Диапазон настройки срабатывания ПЗК при превышении выходного давления
Код пружины |
Цвет пружины |
Характеристики пружин* |
Диапазон настройки | |||
|---|---|---|---|---|---|---|
| I-N | I-N/TR | |||||
| De | Lo | d | mbar | mbar | ||
| 2700680 | коричневый | 35 | 60 | 2,3 | 25 - 40 | - |
| 2700830 | красный/черный | 35 | 60 | 2,5 | 30 - 75 | - |
| 2700920 | белый/желтый | 35 | 60 | 2,8 | 60 - 115 | - |
| 2701040 | белый/оранжевый | 35 | 60 | 3,0 | 85 - 170 | - |
| 2701260 | белый | 35 | 60 | 3,5 | 150 - 295 | 650 - 1035 |
| 2701530 | желтый | 35 | 60 | 4,0 | 285 - 600 | 1000 - 2000 |
| 2701790 | желтый/черный | 35 | 60 | 4,5 | 560 - 950 | 1920 - 3250 |
| 2702070 | оранжевый | 35 | 60 | 5,0 | 800 - 1100 | 3000 - 3800 |
| 2703525 | белый/красный | 35 | 60 | 5,5 | - | 3700 - 5500 |
Диапазон настройки срабатывания ПЗК при снижении выходного давления
Код пружины |
Цвет пружины |
Характеристики пружин* |
Диапазон настройки | |||
|---|---|---|---|---|---|---|
| I-N | I-N/TR | |||||
| De | Lo | d | mbar | mbar | ||
| 2700338 | белый | 15 | 60 | 1,3 | 10 - 28 | - |
| 2700377 | желтый | 15 | 60 | 1,5 | 22 - 49 | - |
| 2700464 | оранжевый | 15 | 60 | 1,7 | 40 - 105 | - |
| 2700513 | красный | 15 | 60 | 2,0 | 80 - 135 | 200 - 440 |
| 2700713 | зеленый | 15 | 60 | 2,3 | 110 - 205 | 360 - 650 |
| 2700750 | черный | 15 | 60 | 2,5 | 195 - 520 | 550 - 1600 |
| 2700975 | коричневый | 15 | 60 | 3,0 | 460 - 900 | 1500 - 3100 |
- De, мм - внешний диаметр пружины
- d, мм - диаметр проволоки
- Lo, мм - высота пружины

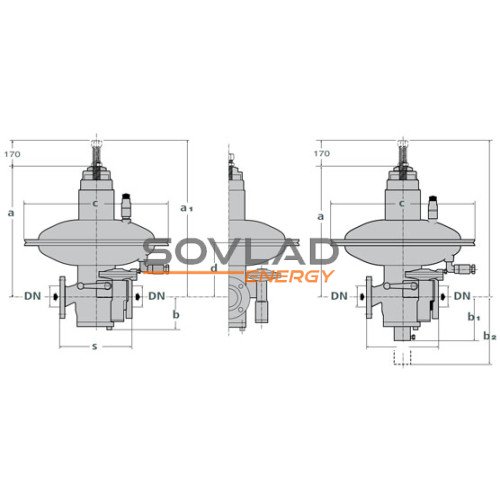

| DN | s | b | b1 | b2 | Ø630 | Ø495 | Ø375 | Ø375TR | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | a1 | d | a | a1 | d | a | a1 | d | a | a1 | d | ||||||
| 100 | 352 | 180 | 280 | 330 | 640 | 810 | 300 | 600 | 770 | 300 | 555 | 725 | 275 | 565 | 735 | 280 | 126 |
