Name: Регулятор RBE1812 с ПСК
Brand: Dresser Actaris Gas
SKU: RBE1812 с ПСК
Price: 131134 UAH
Availability: InStock

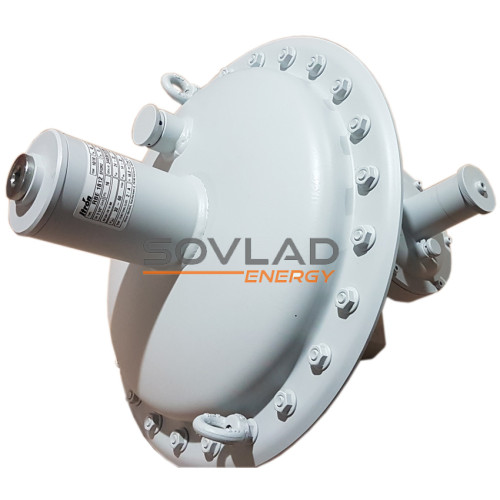

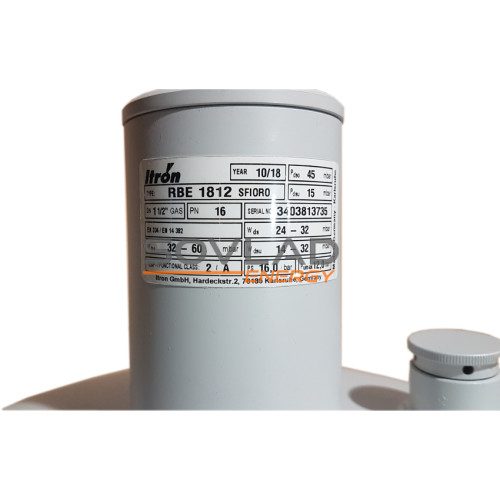

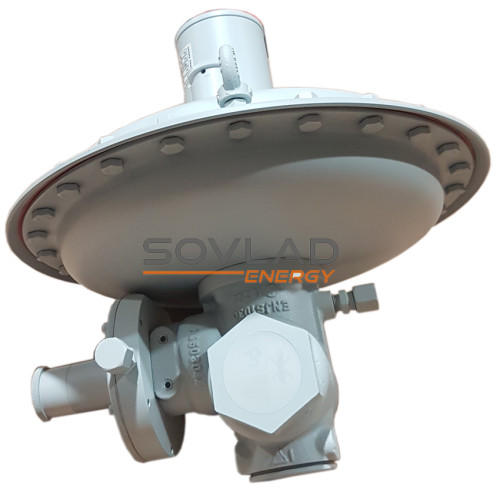

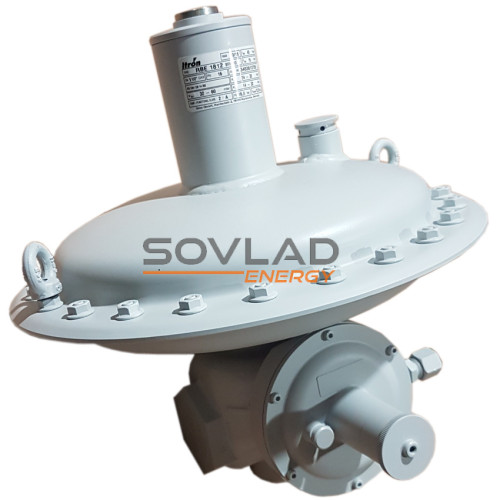

Регулятор RBE1812 с ПСК

В закладки

В сравнение

Артикул RBE1812 с ПСК

135 190.00 грн.

131 134.00 грн.

Кол-во

+ -

Код Товара: RBE1812 с ПСК

Краткие характеристики

Максимальное давление: 16 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 17 - 210 mbar
Класс точности: ±5% от установленного значения Рвых
Тип соединения: резьбовое

Все характеристики

Все товары бренда
Dresser Actaris Gas

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Паспорт на регулятор RB1800 (1.01MB)

RBE1812 – регулятор прямого действия, с нагруженной пружиной (рычажного типа), со встроенными предохранительно-запорными клапанами (ПЗК) и предохранительно-сбросным клапаном (ПСК). ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.

После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.

Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях.

Технические характеристики

Максимальное давление

16 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

17 - 210 mbar

Класс точности

±5% от установленного значения Рвых

Тип соединения

резьбовое

Диапазон рабочих температур

минус 30 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых ПСК

Входной диаметр

DN40

Выходной диаметр

DN40

при точности поддержания выходного давления ±5% от заданного значения (АС5), м³/ч

Входное давление, bar	Выходное давление / цвет пружины, mbar
Входное давление, bar	20	30	50	100	200
0,1	160	160	100	-	-
0,3	300	320	220	200	160
0,5	400	420	320	280	280
0,6	440	460	340	320	320
0,7	480	500	380	340	360
0,8	500	500	400	380	380
0,9	550	550	440	400	420
1	550	600	460	420	440
2	850	900	700	650	700
3	1100	1100	900	850	900
4	1100	1100	1100	1100	1100
5	1100	1100	1100	1100	1100
10 - 16	1100	1100	1100	1100	1100

при точности поддержания выходного давления ±10% от заданного значения (АС10), м³/ч

Входное давление, bar	Выходное давление / цвет пружины, mbar
Входное давление, bar	20	30	50	100	200
0,1	190	170	150	-	-
0,3	340	340	340	300	220
0,5	460	460	440	440	400
0,6	500	500	500	480	460
0,7	550	550	550	500	500
0,8	550	550	550	550	550
0,9	600	600	600	600	600
1	650	650	650	650	650
2	1000	1000	1000	1000	1000
3	1100	1100	1100	1100	1100
4	1100	1100	1100	1100	1100
5	1100	1100	1100	1100	1100
10 - 16	1100	1100	1100	1100	1100

Код пружины	Цвет пружины	d	De	Lo	it	Выходное давление, mbar
20567075	желтый	3,5	43	200	15,5	19 - 25
20567076	красный	3,5	43	200	10,75	24 - 32
20567662	белый	4,5	43	160	11,0	27 - 53
20567663	фиолетовый	5,5	43	160	10,5	52 - 100
20567664	оранжевый	6,5	43	160	10,5	90 - 210
