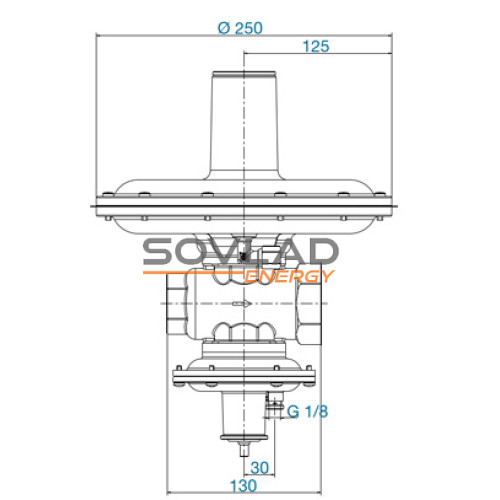

Код Товара: RBE3212R
Краткие характеристики
- Максимальное давление: 10 bar
- Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
- Выходное давление: 5 ... 160 mbar
- Класс точности: ±5% от установленного значения Рвых
- Тип соединения: резьбовое
Оплата:
Безналичный расчет с НДС
Наложенный платеж (Новая почта)
Доставка:
Новая Почта

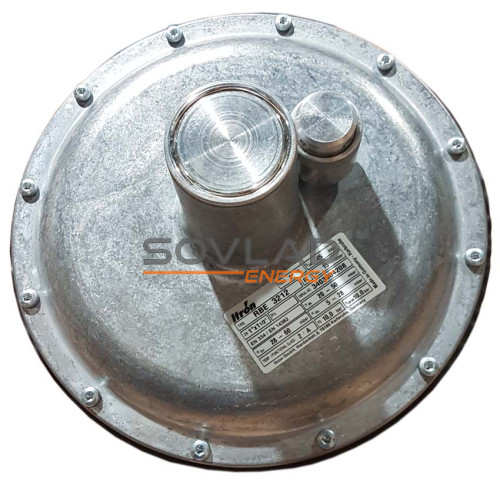

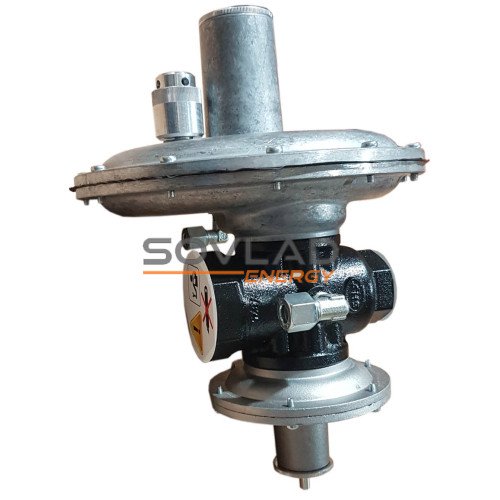

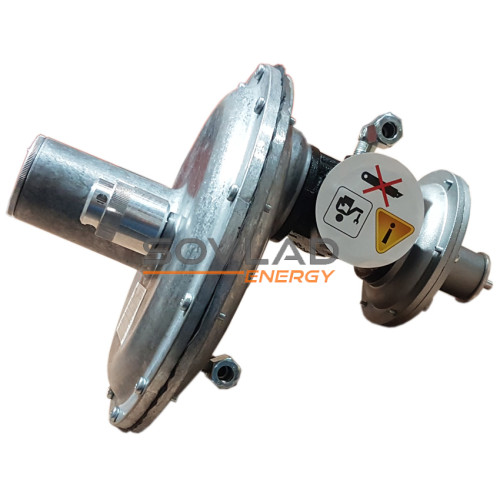

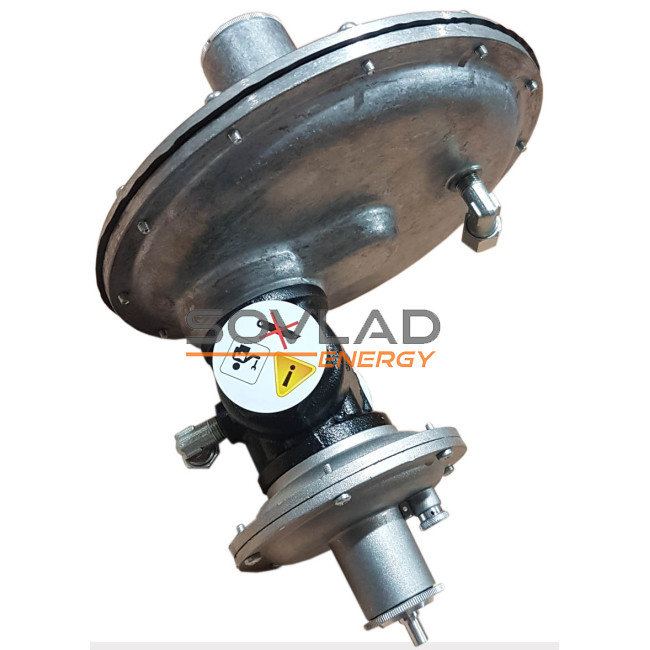

RBE 3212R – модернизированная версия регулятора RBE3212 с увеличенной пропускной способностью
RBE 3212R - пружинные регуляторы прямого действия (рычажного типа), со встроенным предохранительно-сбросным клапаном и предохранительно-запорным клапаном
ПЗК срабатывает при повышении или снижении выходного давления сверх установленного значения. После срабатывания ПЗК остается закрытым и запустить его можно только вручную
Наличие ПСК позволяет избежать срабатывания ПЗК по превышению при температурном расширении и колебании выходного давления
Система компенсации обеспечивает постоянство выходного давления при изменяющемся входном. Регулятор снабжен фильтром (степень фильтрации = 0,5 мм)
Технические характеристики
Максимальное давление
10 bar
Рабочая среда
природний газ, пропан, бутан, воздух,
азот или любой другой неагрессивный газ
Выходное давление
5 ... 160 mbar
Класс точности
±5% от установленного значения Рвых
Тип соединения
резьбовое
Диапазон рабочих температур
минус 30 ... 60°С
Монтажное положение
горизонтальное и вертикальное
Устройства безопасности
ПЗК по превышению Рвых
ПЗК по снижению Рвых
ПСК
Входной диаметр
DN25
Выходной диаметр
DN40
| Входное давлние, bar | Выходное давление, mbar | |||
|---|---|---|---|---|
| 20 | 50 | 100 | 150 | |
| 0,14 | 92 | 91 | 70 | - |
| 0,35 | 160 | 150 | 160 | 150 |
| 0,5 | 190 | 200 | 190 | 190 |
| 0,7 | 260 | 250 | 250 | 260 |
| 1,0 | 330 | 330 | 320 | 320 |
| 1,5 | 390 | 430 | 420 | 420 |
| 2 | 530 | 490 | 480 | 520 |
| 4 | 900 | 920 | 700 | 790 |
| 7 | 1200 | 1400 | 830 | 1200 |
| 10 | 840 | 1900 | 890 | 1000 |
Код пружины |
d | De | Lo | it | Выходное давление, mbar |
|---|---|---|---|---|---|
| 20565166 | 1,8 | 35 | 155 | 10 | 7 - 12 |
| 20565168 | 2,2 | 35 | 155 | 13 | 14 - 25 |
| 20565155 | 2,7 | 35 | 120 | 11 | 20 - 50 |
| 20565156 | 3 | 35 | 120 | 11,5 | 28 - 70 |
| 20565150 | 3,5 | 35 | 100 | 9,5 | 20 - 110 |
| 20565151 | 4 | 35 | 100 | 10,8 | 30 - 160 |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины;
- Lo, мм - высота пружины;
- it - количество витков;
Диапазон настройки срабатывания ПЗК при превышении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания ПЗК, mbar |
|---|---|---|---|---|---|
| 20563022 | 1,5 | 25 | 35 | 5,5 | 28 - 60 |
| 20563023 | 1,7 | 25 | 35 | 5,5 | 45 - 90 |
| 20563014 | 1,9 | 25 | 35 | 5,5 | 70 - 130 |
| 20563124 | 2,2 | 25 | 35 | 5,5 | 120 - 220 |
| 20563121 | 2,5 | 25 | 35 | 5,5 | 220 - 400 |
Диапазон настройки срабатывания ПЗК при снижении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания ПЗК, mbar |
|---|---|---|---|---|---|
| 20560511 | 0,8 | 10 | 20 | 7 | 5 - 28 |
| 20560518 | 0,9 | 10 | 30 | 10 | 27 - 43 |
| 20560520 | 1,0 | 10,3 | 25 | 7,5 | 30 - 70 |
| 20560514 | 1,1 | 10 | 24,2 | 7,8 | 65 - 105 |
| 20560517 | 1,2 | 10 | 30 | 10 | 100 - 125 |
Диапазон настройки срабатывания ПСК
| Код пружины | Давление срабатывания ПСК |
|---|---|
| - | 10 mbar сверх установленного значения Рвых |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины;
- Lo, мм - высота пружины;
- it - количество витков
Масса: 4,9 кг
