53 410.00 грн.
+
-
Код Товара: RBE3222R
Краткие характеристики
- Максимальное давление: 10 bar
- Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
- Выходное давление: 100 ... 550 mbar
- Класс точности: ±5% от установленного значения Рвых
- Тип соединения: резьбовое
Оплата:
Безналичный расчет с НДС
Наложенный платеж (Новая почта)
Доставка:
Новая Почта

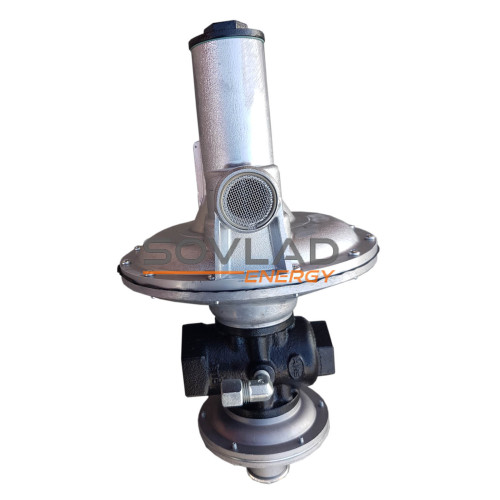

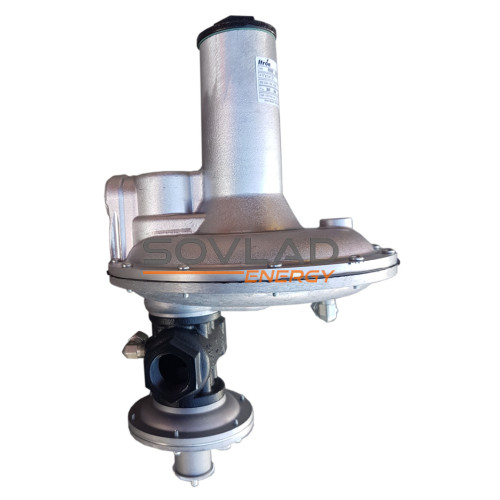

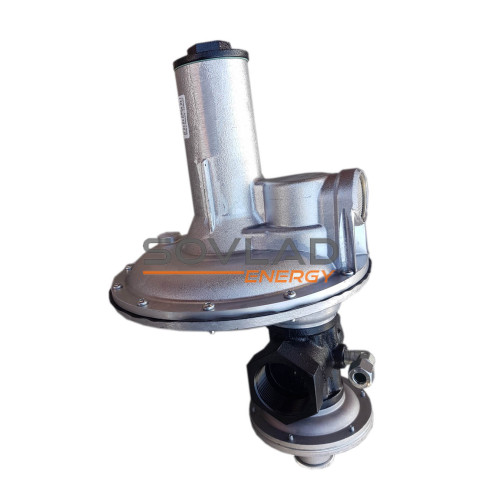

RBE 3222R – модернизированная версия регулятора RBE3222 с увеличенной пропускной способностью
RBE 3222R - пружинные регуляторы прямого действия (рычажного типа), со встроенным предохранительно-сбросным клапаном и предохранительно-запорным клапаном
ПЗК срабатывает при повышении или снижении выходного давления сверх установленного значения. После срабатывания ПЗК остается закрытым и запустить его можно только вручную. Наличие ПСК позволяет избежать срабатывания ПЗК по превышению при температурном расширении и колебании выходного давления
Система компенсации обеспечивает постоянство выходного давления при изменяющемся входном. Регулятор снабжен фильтром (степень фильтрации = 0,5 мм)
Технические характеристики
Максимальное давление
10 bar
Рабочая среда
природний газ, пропан, бутан, воздух,
азот или любой другой неагрессивный газ
Выходное давление
100 ... 550 mbar
Класс точности
±5% от установленного значения Рвых
Тип соединения
резьбовое
Диапазон рабочих температур
минус 30 ... 60°С
Монтажное положение
горизонтальное и вертикальное
Устройства безопасности
ПЗК по превышению Рвых
ПЗК по снижению Рвых
ПСК
Входной диаметр
DN25
Выходной диаметр
DN40
| Входное давление, bar | Выходное давление, mbar | |||
|---|---|---|---|---|
| 200 | 300 | 350 | 450 | |
| 0,35 | 150 | - | - | - |
| 0,5 | 200 | 150 | 150 | - |
| 0,7 | 260 | 220 | 220 | 200 |
| 1,0 | 300 | 330 | 330 | 270 |
| 1,5 | 450 | 440 | 440 | 430 |
| 2 | 570 | 570 | 530 | 560 |
| 4 | 960 | 880 | 940 | 800 |
| 7 | 1500 | 1300 | 1500 | 1500 |
| 10 | 2200 | 1900 | 2200 | 1600 |
Код пружины |
d | De | Lo | it | Выходное давление, mbar |
|---|---|---|---|---|---|
| 955-200-16 | 4,5 | 53 | 207 | 13 | 100 - 400 |
| 955-200-17 | 5,6 | 55,1 | 204 | 13 | 140 - 300 |
| 955-200-78 | 6,5 | 55,6 | 193 | 11,5 | 300 - 550 |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины;
- Lo, мм - высота пружины;
- it - количество витков;
Диапазон настройки срабатывания ПЗК при превышении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания ПЗК, mbar |
|---|---|---|---|---|---|
| 20563023 | 1,7 | 25 | 35 | 5,5 | 90 - 130 |
| 20563014 | 1,9 | 25 | 35 | 5,5 | 120 - 180 |
| 20563124 | 2,2 | 25 | 35 | 5,5 | 160 - 330 |
| 20563121 | 2,5 | 25 | 35 | 5,5 | 300 - 600 |
| 20563115 | 3,0 | 25 | 35 | 5,5 | 580 - 800 |
Диапазон настройки срабатывания ПЗК при снижении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания ПЗК, mbar |
|---|---|---|---|---|---|
| 20560517 | 1,2 | 10 | 30 | 10 | 50 - 165 |
| 20560519 | 1,4 | 10 | 30 | 10 | 150 - 300 |
Диапазон настройки срабатывания ПСК
| Код пружины | Давление срабатывания ПСК |
|---|---|
| - | 45 mbar сверх установленного значения Рвых |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины;
- Lo, мм - высота пружины;
- it - количество витков
Масса: 6,4 кг
