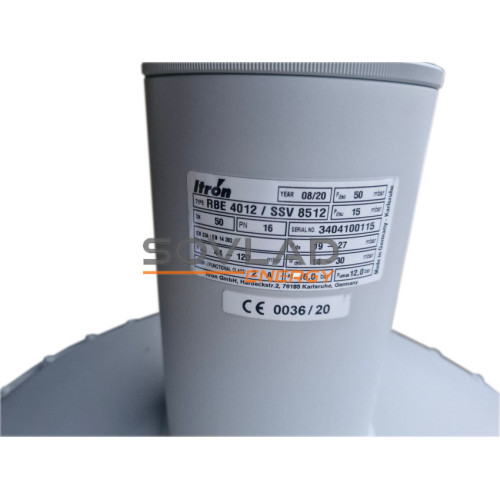

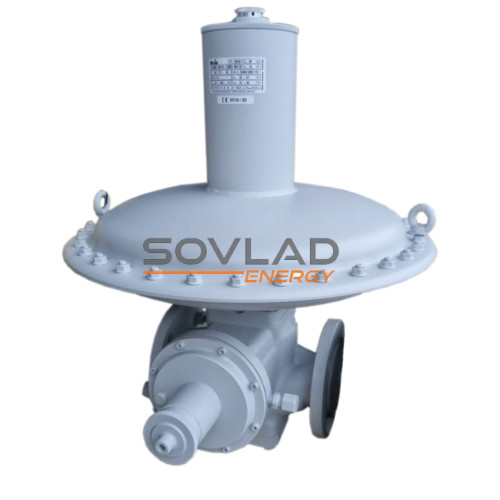

Код Товара: RBE4012 DN50 ПЗК8500
Краткие характеристики
- Максимальное давление: 16 bar
- Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
- Выходное давление: 10 - 240 mbar
- Класс точности: ±5% от установленного значения Рвых
- Тип соединения: фланцевое
Оплата:
Безналичный расчет с НДС
Наложенный платеж (Новая почта)
Доставка:
Новая Почта
Регуляторы давления газа RBE4012 DN50 это пружинный регулятор прямого действия, предназначены для низкого, среднего и высокого давления. Регуляторы оснащены автоматическим предохранительным клапаном ПЗК типа SSV8500
Технические характеристики
Максимальное давление
16 bar
Рабочая среда
природний газ, пропан, бутан, воздух,
азот или любой другой неагрессивный газ
Выходное давление
10 - 240 mbar
Класс точности
±5% от установленного значения Рвых
Тип соединения
фланцевое
Диапазон рабочих температур
минус 30 ... 60°С
Монтажное положение
горизонтальное и вертикальное
Устройства безопасности
ПЗК по превышению Рвых
ПЗК по снижению Рвых
Входной диаметр
DN50
Выходной диаметр
DN50
при точности поддержания выходного давления ±5% от заданного значения (АС5), м3/ч
| Входное давление, bar | Выходное давление / цвет пружины, mbar | ||||
|---|---|---|---|---|---|
| 20 | 50 | 100 | 200 | ||
| 0,1 | 300 | 240 | - | - | |
| 0,2 | 440 | 420 | 300 | - | |
| 0,4 | 650 | 650 | 500 | 500 | |
| 0,8 | 900 | 950 | 800 | 900 | |
| 1,0 | 1000 | 1100 | 950 | 1000 | |
| 1,4 | 1200 | 1300 | 1200 | 1300 | |
| 2,0 | 1400 | 1700 | 1500 | 1700 | |
| 2,5 | 1500 | 1900 | 1800 | 2000 | |
| 3,0 | 1700 | 2000 | 2000 | 2200 | |
| 4,0 | 2000 | 2400 | 2400 | 2600 | |
| 5,0 | 2200 | 2400 | 2600 | 2600 | |
| 6 - 16 | 2400 | 2400 | 2600 | 2600 | |
при точности поддержания выходного давления ±10% от заданного значения (АС10), м3/ч
| Входное давление, bar | Выходное давление / цвет пружины, mbar | ||||
|---|---|---|---|---|---|
| 20 | 50 | 100 | 200 | ||
| 0,1 | 360 | 280 | - | - | |
| 0,2 | 500 | 500 | 380 | - | |
| 0,4 | 800 | 750 | 650 | 600 | |
| 0,8 | 1100 | 1200 | 1100 | 1000 | |
| 1,0 | 1300 | 1300 | 1300 | 1300 | |
| 1,4 | 1600 | 1700 | 1600 | 1600 | |
| 2,0 | 1900 | 2000 | 2000 | 2000 | |
| 2,5 | 2200 | 2400 | 2200 | 2400 | |
| 3,0 | 2400 | 2400 | 2600 | 2600 | |
| 4,0 | 2400 | 2400 | 2600 | 2600 | |
| 5,0 | 2400 | 2400 | 2600 | 2600 | |
| 6 - 16 | 2400 | 2400 | 2600 | 2600 | |
| Код пружины | Цвет пружины | d | De | Lo | it | Выходное давление, mbar |
|---|---|---|---|---|---|---|
| 20568085 | оранж/серебр | 4 | 63 | 320 | 15,0 | 10 - 14 |
| 20568086 | коричн/серебр | 4 | 63 | 320 | 10,5 | 14 - 19 |
| 20568087 | тем-сер/серебр | 5 | 63 | 320 | 16,5 | 19 - 27 |
| 20568088 | свет.зел/серебр | 5 | 63 | 320 | 13 | 25 - 36 |
| 20568089 | свет.гол/серебр | 5 | 63 | 320 | 9,25 | 35 - 48 |
| 20568081 | фиолет/серебр | 6,5 | 63 | 270 | 9,75 | 50 - 85 |
| 20568082 | желтый | 8,5 | 63 | 270 | 15 | 82 - 130 |
| 20568083 | синий/серебр | 8,5 | 63 | 270 | 11,5 | 110 - 140 |
| 20568183 | синий | 9,0 | 63 | 260 | 11,5 | 120 - 240 |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины Lo;
- мм - высота пружины;
- it - количество витков;
Диапазон настройки срабатывания ПЗК при превышении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания ПЗК, mbar |
|---|---|---|---|---|---|
| 20565225 | 2,0 | 35 | 50 | 5,0 | 25 - 49 |
| 20565125 | 2,5 | 35 | 50 | 6,0 | 44 - 120 |
| 20565126 | 3,0 | 35 | 50 | 6,0 | 95 - 200 |
| 20565127 | 3,5 | 35 | 50 | 6,0 | 200 - 300 |
Диапазон настройки срабатывания ПЗК при снижении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания ПЗК, mbar |
|---|---|---|---|---|---|
| 20561022 | 1,2 | 15 | 35 | 7,75 | 9 - 19 |
| 20560815 | 1,3 | 15 | 35 | 8,0 | 14 - 30 |
| 20561023 | 1,5 | 15 | 35 | 7,75 | 28 - 60 |
| 20561024 | 1,8 | 15 | 35 | 7,5 | 60 - 100 |
* Характеристики пружин:
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины Lo;
- мм - высота пружины;
- it - количество витков
| A | B | C | D | E | F | G | Масса, кг |
|---|---|---|---|---|---|---|---|
| 254 | 565 | 100 | 480 | 306 | 150/90 | 145 | 48 |
