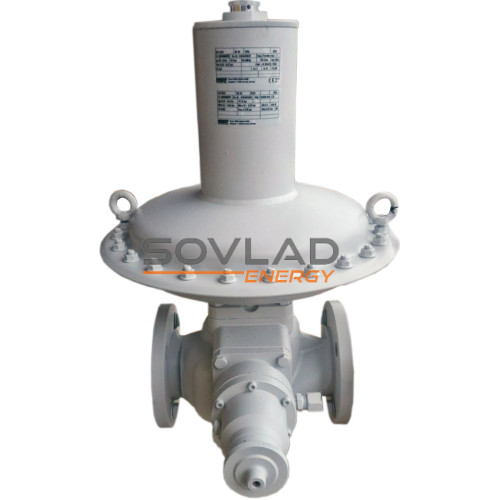

Name: Регулятор RBE4022 DN40 ПЗК8500
Brand: Dresser Actaris Gas
SKU: RBE4022 DN40 ПЗК8500
Price: 214678 UAH
Availability: InStock

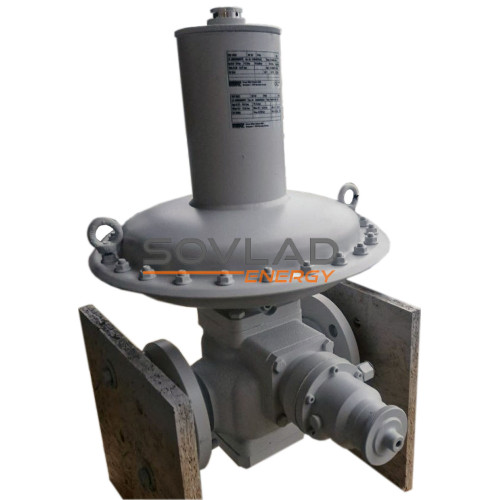

Регулятор RBE4022 DN40 ПЗК8500

В закладки

В сравнение

Артикул RBE4022 DN40 ПЗК8500

221 318.00 грн.

214 678.00 грн.

Кол-во

+ -

Код Товара: RBE4022 DN40 ПЗК8500

Краткие характеристики

Максимальное давление: 16 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 0,12 - 1,3 bar
Класс точности: ±5% от установленного значения Рвых
Тип соединения: фланцевое

Все характеристики

Все товары бренда
Dresser Actaris Gas

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Паспорт на регулятор RB4000 (2.41MB)

Регуляторы давления газа RBE4022 DN40 это пружинный регулятор прямого действия, предназначены для низкого, среднего и высокого давления. Регуляторы оснащены автоматическим предохранительным клапаном ПЗК типа SSV8500

Технические характеристики

Максимальное давление

16 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

0,12 - 1,3 bar

Класс точности

±5% от установленного значения Рвых

Тип соединения

фланцевое

Диапазон рабочих температур

минус 30 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых

Входной диаметр

DN40

Выходной диаметр

DN40

при точности поддержания выходного давления ±5% от заданного значения (АС5), м³/ч

Входное давление, bar	Выходное давление / цвет пружины, mbar
Входное давление, bar	150	300	500	750
0,2	150	-	-	-
0,4	440	240	-	-
0,8	700	550	460	190
1,0	850	700	600	440
1,4	1100	900	850	700
2,0	1300	1200	1100	1000
2,5	1600	1400	1400	1200
3,0	1700	1600	1600	1500
4,0	1700	1800	1900	1900
5,0	1700	1800	1900	2000
6 - 16	1700	1800	1900	2000

при точности поддержания выходного давления ±10% от заданного значения (АС10), м³/ч

Входное давление, bar	Выходное давление / цвет пружины, mbar
Входное давление, bar	150	300	500	750
0,2	200	-	-	-
0,4	460	300	-	-
0,8	750	650	550	220
1,0	900	800	700	500
1,4	1100	1000	1000	850
2,0	1400	1400	1300	1200
2,5	1700	1600	1600	1500
3,0	1700	1800	1900	1800
4,0	1700	1800	1900	2000
5,0	1700	1800	1900	2000
6 - 16	1700	1900	2000	2200

Код пружины	Цвет пружины	d	De	Lo	it	Выходное давление, bar
20568089	свет.гол/серебр	5	63	320	9,25	0,068 - 0,11
20568081	фиолет/серебр	6,5	63	270	9,75	0,11 - 0,18
20568082	желтый	8,5	63	270	15	0,18 - 0,28
20568083	синий/серебр	8,5	63	270	11,5	0,28 - 0,37
20568183	синий	9,0	63	260	11,5	0,27 - 0,45
20568283	синий	9,0	63	243	10,8	0,30 - 0,50
20568282	серебряный	10	63	243	11	0,48 - 0,66
20568281	розовый	11	63	243	11	0,65 - 0,82
20568286	желтый/серебр	11,5	63	243	10,8	0,80 - 1,00
20568284	красный/серебр	12	63	243	10	0,99 - 1,30

* Характеристики пружин:

d, мм - диаметр проволоки;
De, мм - внешний диаметр пружины;
Lo, мм - высота пружины;
it - количество витков;

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код пружины	d	De	Lo	it	Диапазон срабатывания ПЗК, bar
20565225	2,0	35	50	5,0	0,13 - 0,24
20565125	2,5	35	50	6,0	0,2 - 0,46
20565126	3,0	35	50	6,0	0,42 - 0,9
20565127	3,5	35	50	6,0	0,9 - 1,8
20565128	4,0	35	50	6,0	1,4 - 2,2
20565129	4,5	35	50	6,0	2,3 - 3,1
