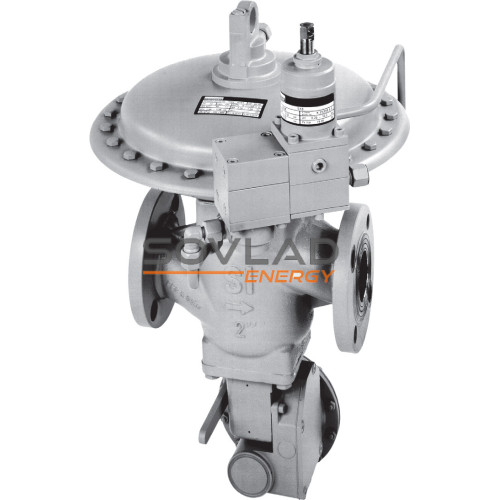

Name: Регулятор RBE4722 DN50 ПЗК8500
Brand: Dresser Actaris Gas
SKU: RBE4722 DN50 ПЗК8500
Price: 268545 UAH
Availability: InStock

Регулятор RBE4722 DN50 ПЗК8500

В закладки

В сравнение

Артикул RBE4722 DN50 ПЗК8500

276 851.00 грн.

268 545.00 грн.

Кол-во

+ -

Код Товара: RBE4722 DN50 ПЗК8500

Краткие характеристики

Максимальное давление: 25 bar
Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Выходное давление: 0,1 - 1,0 bar
Класс точности: ±2,5% при Рвых 10-100 mbar; ±1% при Рвых > 100 mbar
Тип соединения: фланцевое

Все характеристики

Все товары бренда
Dresser Actaris Gas

Оплата:

Безналичный расчет с НДС

Наложенный платеж (Новая почта)

Доставка:

Новая Почта

Паспорт на регулятор RB4700 (1.25MB)

Регулятор давления газа RBE4722 DN50 – регулятор управляемый пилотом с интегрированным монитором (дублирующим регулятором), который также управляется пилотом, со встроенными предохранительно-запорными клапанами (ПЗК). ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.

После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.

Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях

Технические характеристики

Максимальное давление

25 bar

Рабочая среда

природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ

Выходное давление

0,1 - 1,0 bar

Класс точности

±2,5% при Рвых 10-100 mbar; ±1% при Рвых > 100 mbar

Тип соединения

фланцевое

Диапазон рабочих температур

минус 30 ... 60°С

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению Рвых ПЗК по снижению Рвых

Входной диаметр

DN50

Выходной диаметр

DN50

Максимальная пропускная (м³/ч) способность рассчитывается по формулам:

для критических условий, если Р_вх/Р_вых ≤ 2

Q=1750×√Pвых×(Pвх-Pвых)

или

для не критических условий, если Р_вх/Р_вых > 2

Q=1750×(Р_вх/2)

где,

Q - пропускная способность регулятора, м³/ч
1750 - коэффициент расхода
Р_вх - абсолютное входное давление, bar
Р_вых - абсолютное выходное давление, bar

При определении пропускной способности по формулам, приведенным выше, Вы получаете полную пропускную способность регулятора без учета падения давления на выходе! Пропускная способность при соблюдении класса точности АС5 будет на 30% меньше полученного значения при расчёте

Тип пилота	Код пружины	d	De	Lo	it	Выходное давление, bar
TF512	20565128	4,0	35	50	6	0,1 - 0,6
TF512	20565129	4,5	35	50	6	0,2 - 1,0

* Характеристики пружин:

d, мм - диаметр проволоки;
De, мм - внешний диаметр пружины;
Lo, мм - высота пружины;
it - количество витков

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код пружины	d	De	Lo	it	Диапазон срабатывания ПЗК, mbar
20565225	2,0	35	50	5,0	0,13 - 0,24
20565125	2,5	35	50	6,0	0,20 - 0,46
20565126	3,0	35	50	6,0	0,42 - 0,90
20565127	3,5	35	50	6,0	0,83 - 1,84
20565128	4,0	35	50	6,0	1,32 - 2,25
20565129	4,5	35	50	6,0	2,28 - 3,15
