- Максимальное давление: 25 bar
- Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
- Выходное давление: 0,25 - 13,0 bar
- Класс точности: ±2,5% при Рвых 10-100 mbar; ±1% при Рвых > 100 mbar
- Тип соединения: фланцевое
Безналичный расчет с НДС
Наложенный платеж (Новая почта)
Новая Почта

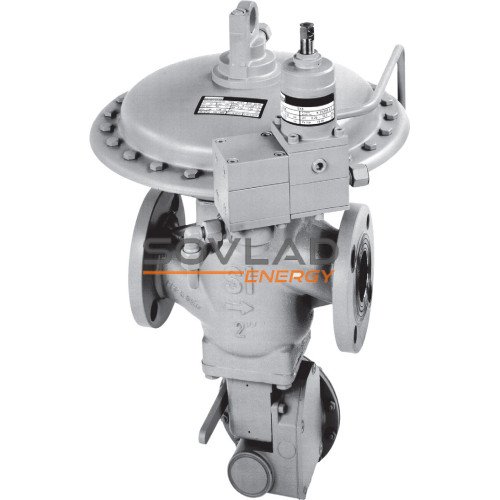

Регулятор давления газа RBE4732 DN100 – регулятор управляемый пилотом с интегрированным монитором (дублирующим регулятором), который также управляется пилотом, со встроенными предохранительно-запорными клапанами (ПЗК). ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.
После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях
Технические характеристики
Максимальная пропускная (м3/ч) способность рассчитывается по формулам:
- для критических условий, если Рвх/Рвых ≤ 2
или
- для не критических условий, если Рвх/Рвых > 2
Q=6000×(Рвх/2)
где,
- Q - пропускная способность регулятора, м3/ч
- 6000 - коэффициент расхода
- Рвх - абсолютное входное давление, bar
- Рвых - абсолютное выходное давление, bar
| Тип пилота | Код пружины | d | De | Lo | it | Выходное давление, bar |
|---|---|---|---|---|---|---|
| TF513 | 20565132 | 3,5 | 35 | 50 | 6,5 | 0,3 - 1,3 |
| TF513 | 20565133 | 4,0 | 35 | 50 | 6,5 | 0,5 - 2,5 |
| TF513 | 20565131 | 5,0 | 35 | 50 | 6,5 | 1,5 - 5,5 |
| TF513 | 20565134 | 6,0 | 35 | 50 | 6,5 | 4 - 13 |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины;
- Lo, мм - высота пружины;
- it - количество витков
Диапазон настройки срабатывания ПЗК при превышении выходного давления
| Код пружины | Цвет пружины | d | De | Lo | it | Тип ПЗК / Диапазон срабатывания ПЗК, bar | |
|---|---|---|---|---|---|---|---|
| 8632 | 8642 | ||||||
| 20565331 | синий | 3,0 | 35 | 60 | 7 | 0,6 - 0,9 | - |
| 20565332 | оранжевый | 3,5 | 35 | 60 | 7 | 0,90 - 2,05 | - |
| 20565333 | коричневый | 4 | 35 | 60 | 7 | 1,50 - 2,40 | 2,3 - 4,1 |
| 20565334 | зеленый | 4,2 | 35 | 60 | 7 | 2,00 - 3,10 | 3,1 - 5,0 |
| 20565430 | черный | 4,5 | 35 | 60 | 7 | 2,50 - 3,90 | 3,8 - 6,0 |
| 20565431 | серый | 5 | 35 | 60 | 7 | 3,90 - 4,60 | 5,7 - 7,5 |
| 20565432 | желтый | 5,5 | 35 | 60 | 7 | 4,60 - 6,30 | 7,5 - 10,0 |
| 20565134 | красный | 6 | 35 | 60 | 7 | 6,3 - 10,8 | 10 - 20 |
Диапазон настройки срабатывания ПЗК при снижении выходного давления
| Код пружины | Цвет пружины | d | De | Lo | it | Тип ПЗК / Диапазон срабатывания ПЗК, bar | |
|---|---|---|---|---|---|---|---|
| 8632 | 8642 | ||||||
| 20561222 | оранжевый | 1,7 | 15 | 40 | 10 | 0,23 - 0,37 | 0,32 - 0,63 |
| 20561223 | коричневый | 2 | 15 | 40 | 10 | 0,26 - 0,66 | 0,42 - 1,1 |
| 20561224 | зеленый | 2,5 | 15 | 40 | 10 | 0,32 - 1,0 | 0,6 - 2,2 |
| 20561321 | - | 2,8 | 15 | 35 | 7 | - | 2,2 - 3,3 |
- d, мм – диаметр проволоки;
- De, мм – внешний диаметр пружины;
- Lo, мм – высота пружины;
- It, – количество витков

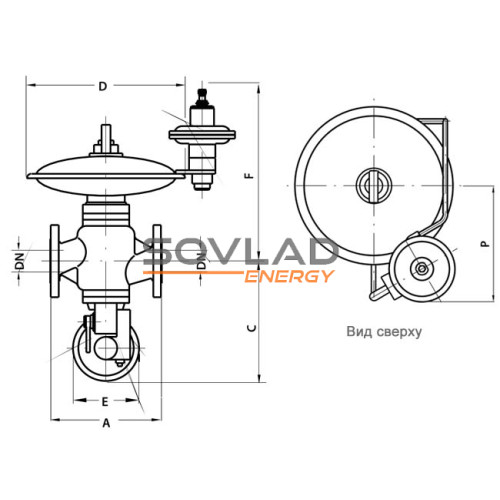

| A | C | D | E | F | P | Масса, кг |
|---|---|---|---|---|---|---|
| 352 | 265 | 480 | 90 | 435 | 330 | 94 |
