Код Товара: RBI1732 DN20
Краткие характеристики
- Максимальное давление: 16 bar
- Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
- Выходное давление: 0,6 ... 6,0 bar
- Класс точности: ±5% от установленного значения Рвых
- Тип соединения: резьбовое
Оплата:
Безналичный расчет с НДС
Наложенный платеж (Новая почта)
Доставка:
Новая Почта

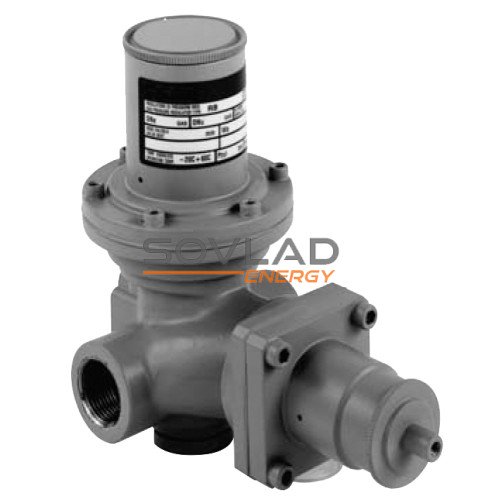

Регуляторы давления газа RBI1732 DN20 - одноступенчатые регуляторы, предназначены для снижения давления и поддержания его на заданном уровне. Регулятор серии RBI1732 DN20 снабжен автоматическим отключающим устройством
Технические характеристики
Максимальное давление
16 bar
Рабочая среда
природний газ, пропан, бутан, воздух,
азот или любой другой неагрессивный газ
Выходное давление
0,6 ... 6,0 bar
Класс точности
±5% от установленного значения Рвых
Тип соединения
резьбовое
Диапазон рабочих температур
минус 30 ... 60°С
Монтажное положение
горизонтальное и вертикальное
Устройства безопасности
ПЗК по превышению Рвых
ПЗК по снижению Рвых
Входной диаметр
DN20
Выходной диаметр
DN20
| Входное давление, bar | Выходное давление, bar | ||
|---|---|---|---|
| 0,15 | 0,3 | 0,5 | |
| 1 | 10 | - | - |
| 1,5 | 20 | - | - |
| 3 | 36 | 34 | - |
| 5 | 50 | 60 | 60 |
| 7 | 70 | 80 | 100 |
| 8-16 | 95 | 110 | 140 |
Код пружины |
d | De | Lo | it | Выходное давление, bar |
|---|---|---|---|---|---|
| 20565127 | 1,0 | 10 | 30 | 10 | 0,5 - 0,85 |
| 20565128 | 0,9 | 10,4 | 28 | 7 | 0,8 - 1,3 |
| 20565129 | 1,0 | 10,3 | 25 | 7,5 | 1,2 - 2,3 |
| 20565130 | 1,3 | 15 | 40 | 9,5 | 2,2 - 5,0 |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины Lo;
- мм - высота пружины;
- it - количество витков;
Диапазон настройки срабатывания ПЗК при превышении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания ПЗК, bar |
|---|---|---|---|---|---|
| 20563124 | 2,2 | 25 | 35 | 5,5 | 0,30 - 0,60 |
| 20563121 | 2,5 | 25 | 35 | 5,0 | 0,5 - 1,1 |
| 20563115 | 3,0 | 25 | 35 | 5,5 | 1,1 - 2,1 |
| 20563116 | 3,5 | 25 | 35 | 5,5 | 2,3 - 4,0 |
| 20563119 | 3,8 | 25 | 36,5 | 5,5 | 4,0 - 5,7 |
Диапазон настройки срабатывания ПЗК при снижении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания ПЗК, bar |
|---|---|---|---|---|---|
| 20560516 | 1,0 | 10 | 30 | 5,5 | 0,10 - 0,22 |
| 20560517 | 1,2 | 10 | 30 | 5 | 0,22 - 0,45 |
- d, мм - диаметр проволоки De;
- мм - внешний диаметр пружины Lo;
- мм - высота пружины;
- it - количество витков
| A | B | C | D | E | F | G | Масса, кг |
|---|---|---|---|---|---|---|---|
| 100 | 175 | 32 | 90 | 130 | 60 | 46 | 3,2 |
