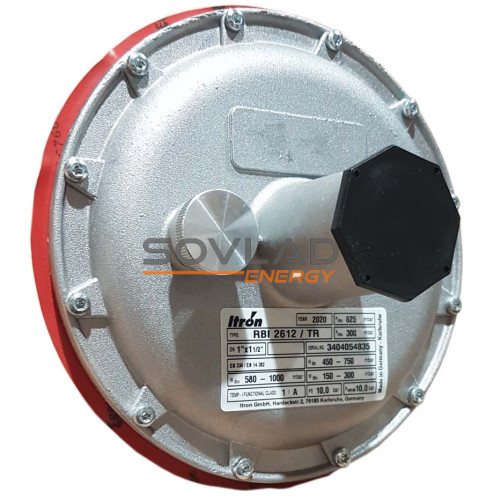

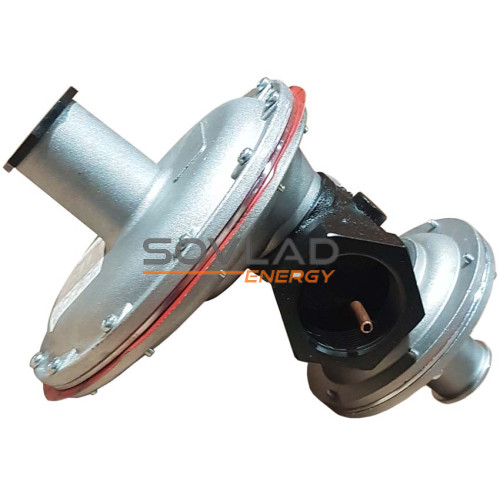

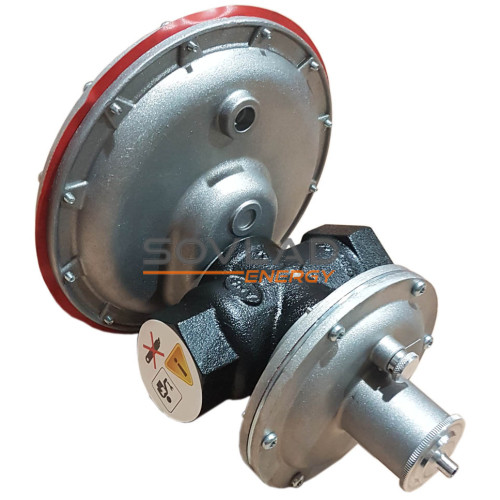

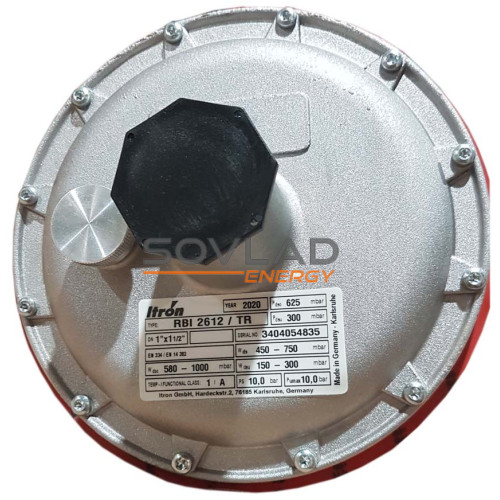

Код Товара: RBI2612/TR
Краткие характеристики
- Максимальное давление: 10 bar
- Рабочая среда: природний газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
- Выходное давление: 47 ... 750 mbar
- Класс точности: ±5% от установленного значения Рвых
- Тип соединения: резьбовое
Оплата:
Безналичный расчет с НДС
Наложенный платеж (Новая почта)
Доставка:
Новая Почта

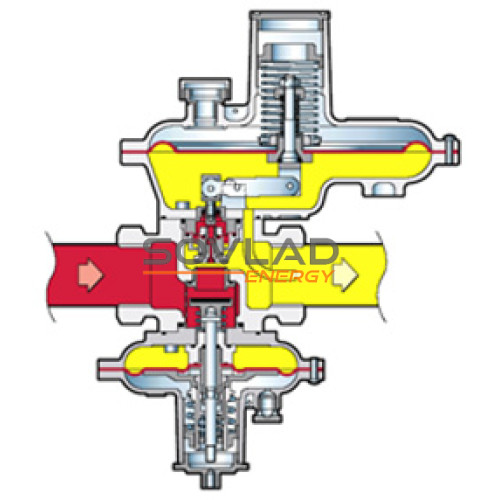

RBI 2612/TR (Itron) – регуляторы прямого действия, с нагруженной пружиной (рычажного типа), со встроенным предохранительно-сбросным клапаном (ПСК) и двумя предохранительно-запорными клапанами (ПЗК).
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения. После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.
Наличие ПСК позволяет избежать срабатывания ПЗК по превышению при температурном расширении и малых колебаниях выходного давления. Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях. Регулятор RBI2312 (Itron) оборудован входным фильтром, с размером ячейки фильтрующего элемента = 0,5 мм
Технические характеристики
Максимальное давление
10 bar
Рабочая среда
природний газ, пропан, бутан, воздух,
азот или любой другой неагрессивный газ
Выходное давление
47 ... 750 mbar
Класс точности
±5% от установленного значения Рвых
Тип соединения
резьбовое
Диапазон рабочих температур
минус 30 ... 60°С

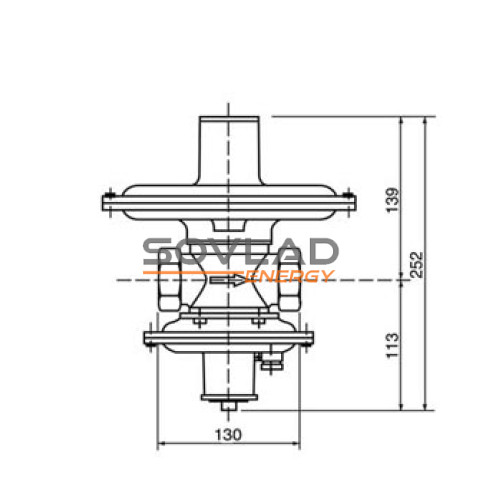

Монтажное положение
горизонтальное и вертикальное
Устройства безопасности
ПЗК по превышению Рвых
ПЗК по снижению Рвых
ПСК

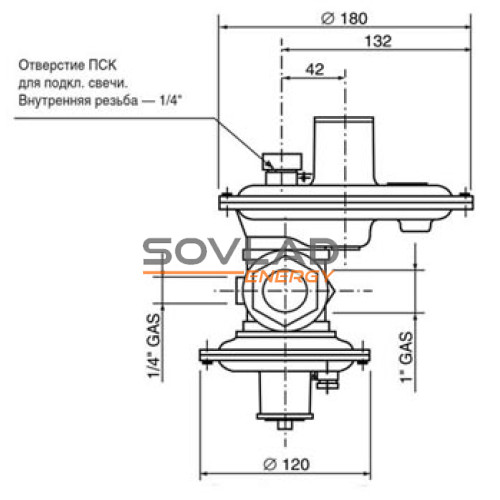

Входной диаметр
DN25
Выходной диаметр
DN40
| Входное давление, bar | Виходное давление, mbar | ||||
|---|---|---|---|---|---|
| 100 | 300 | 400 | |||
| 0,35 | 30 | - | - | ||
| 0,5 | 55 | 52 | - | ||
| 0,6 | 62 | 60 | - | ||
| 0,7 | 65 | 63 | 60 | ||
| 0,8 | 74 | 70 | 68 | ||
| 0,9 | 105 | 85 | 80 | ||
| 1,0 | 117 | 95 | 87 | ||
| 1,5 | 105 | 115 | 110 | ||
| 2,0 | 130 | 120 | 110 | ||
| 3,0 | 110 | 110 | 100 | ||
| 4,0 | 78 | 80 | 75 | ||
| 5,0 | 73 | 75 | 75 | ||
| 6,0 | 73 | 72 | 69 | ||
| 7,0 | 65 | 60 | 58 | ||
| 8,0 | 65 | 60 | 58 | ||
| 9,0 | 64 | 60 | 57 | ||
| 10 | 62 | 60 | 55 | ||
Код пружины |
d | De | Lo | it | Выходное давление, mbar |
|---|---|---|---|---|---|
| 20564042 | 2,5 | 30 | 80 | 9,0 | 95 - 215 |
| 20564043 | 2,5 | 30 | 80 | 7,0 | 180 - 260 |
| 20564143 | 3,0 | 30 | 80 | 9,0 | 260 - 400 |
| 20564144 | 3,5 | 30 | 80 | 9,0 | 450 - 750 |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины;
- Lo, мм - высота пружины;
- it - количество витков;
Диапазон настройки срабатывания ПЗК при превышении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания, mbar |
|---|---|---|---|---|---|
| 20563023 | 1,7 | 30 | 80 | 9,5 | 90 - 130 |
| 20563014 | 1,9 | 30 | 80 | 8,5 | 120 - 180 |
| 20563124 | 2,2 | 30 | 100 | 10,0 | 160 - 330 |
| 20563121 | 2,5 | 30 | 100 | 11,5 | 300 - 600 |
| 20563115 | 3,0 | 30 | 80 | 9,0 | 580 - 1000 |
Диапазон настройки срабатывания ПЗК при снижении выходного давления
| Код пружины | d | De | Lo | it | Диапазон срабатывания, mbar |
|---|---|---|---|---|---|
| 20560516 | 1,0 | 10 | 30 | 10 | 26 - 57 |
| 955-201-17 | 0,9 | 10,4 | 28 | 7 | 13 - 50 |
| 20561021 | 1,3 | 15 | 40 | 9,5 | 60 - 90 |
| 20560517 | 1,2 | 10 | 30 | 10 | 85 - 170 |
| 20560519 | 1,4 | 10 | 30 | 10 | 150 - 300 |
Диапазон настройки срабатывания ПСК
| Код пружины | Давление срабатывания ПСК |
|---|---|
| - | 15 mbar сверх установленного значения Рвых |
- d, мм - диаметр проволоки;
- De, мм - внешний диаметр пружины;
- Lo, мм - высота пружины;
- it - количество витков
Масса: 2,5 кг
