Узел учета газа ВОГ-Ш-Ф-1Л-80-ЕК80

ВОГ-Ш-Ф-1Л-80-ЕК80 — это комплектный шкафной узел учета газа, предназначенный для измерения объема природного газа, приведенного к стандартным условиям. Данная модификация разработана для объектов с повышенными требованиями к контролю работоспособности измерительной линии и удобству обслуживания.

Расшифровка модификации:

• ВОГ — узел учета объема газа.
• Ш — шкафное исполнение (размещение оборудования в защитном металлическом несгораемом шкафу).
• Ф — фланцевое соединение (обеспечивает высокую герметичность и надежность монтажа на промышленных газопроводах).
• 1Л — одна измерительная линия.
• 80 — номинальный диаметр прохода (Ду80).
• ЕК80 — наличие специализированной линии экспресс-контроля (экспресс-линии), позволяющей проводить проверку или техническое обслуживание без полной остановки подачи газа или демонтажа основной линии.

Назначение и соответствие нормам

Комплекс оборудования предназначен для измерения объема топливных газов (согласно ДСТУ ГОСТ ЕN 437:2018), природного газа и других неагрессивных газовоздушных смесей. Узлы учета полностью соответствуют требованиям:

• «Кодекса газотранспортной системы» (Постановление НКРЭКУ № 2493 от 30.09.2015 г.);
• Техническому регламенту законодательно регулируемых средств измерительной техники (Постановление КМУ № 94).

Оборудование допущено к использованию для коммерческого учета, что подтверждается декларациями о соответствии и результатами первичной поверки (оценки соответствия) встроенных измерительных приборов.

Техническая универсальность и совместимость:

Конструкция данного узла учета специально оптимизирована для работы в широком диапазоне нагрузок. Проектное решение позволяет устанавливать счетчики газа (роторные или турбинные) различных типоразмеров:

• Диапазон типоразмеров: от G65 до G250.
• Присоединительный диаметр: Ду80 (DN80).

Это дает возможность гибко подбирать счетное устройство под конкретные нужды вашего объекта — от небольших коммунальных предприятий до крупных промышленных узлов, сохраняя при этом габариты и конфигурацию шкафного исполнения.

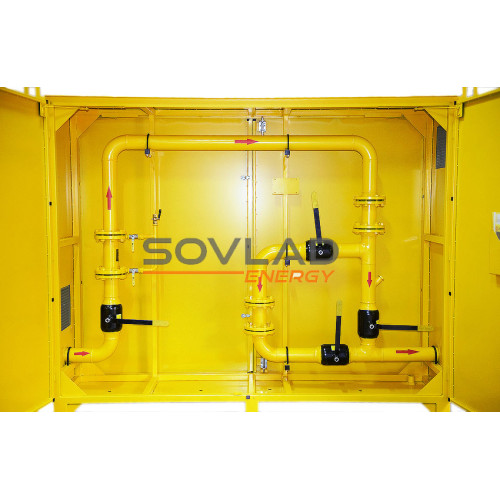

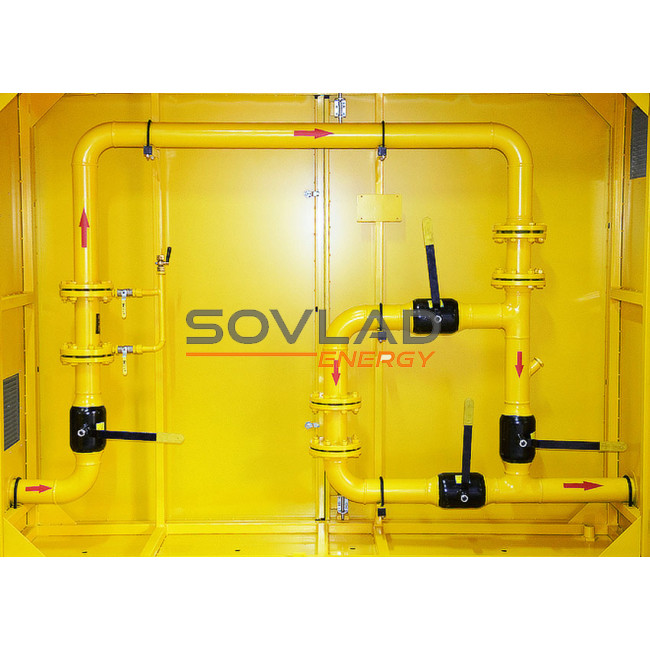

Конструктивные особенности и безопасность:

Шкаф и внутреннее оборудование выполнены с учетом всех норм безопасности и удобства эксплуатации:

• Двустороннее обслуживание: Шкаф оснащен распашными дверями с обеих сторон конструкции, что обеспечивает легкий и быстрый доступ к любой части узла для осмотра или ремонта.
• Защита от внешних факторов: Предусмотрен специальный козырек для предотвращения попадания осадков внутрь шкафа. Двери оснащены ограничителями (фиксаторами) от самопроизвольного закрывания.
• Долговечность покрытия: Металлические части оборудования и шкаф проходят качественную многослойную покраску двухкомпонентной эмалью желтого цвета (RAL-1003), что гарантирует защиту от коррозии.
• Полное оснащение: Вентиляционные решетки, строповые устройства для транспортировки, клемма заземления с соответствующей маркировкой и предупредительная надпись «ОГНЕОПАСНО ГАЗ».
• Хранение документации: Внутри шкафа установлен специальный ящик формата А4 для постоянного хранения технических паспортов и журналов на объекте.

Основные функциональные возможности:

• Высокоточный учет: возможность комплектации роторными, турбинными или ультразвуковыми счетчиками в зависимости от требуемого диапазона расходов.
• Приведение к стандартным условиям: интеграция с современными корректорами объема газа для автоматического пересчета данных по температуре и давлению.
• Линия экспресс-контроля (ЕК): позволяет оперативно контролировать параметры потока и состояние счетного устройства, обеспечивая бесперебойность эксплуатации.
• Дистанционная передача данных: полная готовность к работе в системах АСКУЭ при установке модуля связи (МС-iMod-Vega, МС-Коммуникатор-ВЕГА, Преобразователь интерфейсов инициативный и т.д).

Технические преимущества нашего исполнения:

• Прочность конструкции: Шкаф изготовлен из стального листа толщиной не менее 1,5 мм с жестким внутренним каркасом.
• Безопасность: Каждое изделие проходит обязательные пневматические испытания на герметичность и прочность соединений.
• Соответствие стандартам: Узел изготовлен согласно ДБН В.2.5-20-2001 и укомплектован сертифицированной запорной арматурой.

Почему стоит заказать ВОГ в SOVLAD-ENERGY?

• Техническая экспертиза: Мы точно знаем специфику оборудования с маркировкой EK80 и гарантируем правильность сборки всех технологических узлов.
• Актуальная стоимость: Цена на сайте соответствует текущим рыночным условиям и прайсам комплектующих.
• Гарантия и поддержка: Мы обеспечиваем полное гарантийное обслуживание и предоставляем все необходимые паспорта и сертификаты на оборудование.

Для уточнения цены и сроков изготовления модели ВОГ-Ш-Ф-1Л-80-ЕК80 под ваши рабочие параметры (давление и расход), свяжитесь с нашими специалистами или закажите оборудование на сайте.
