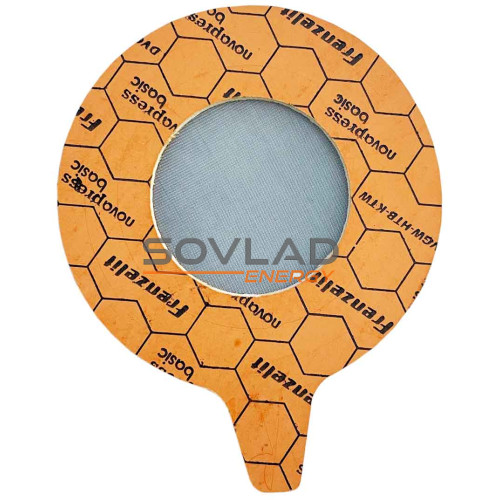

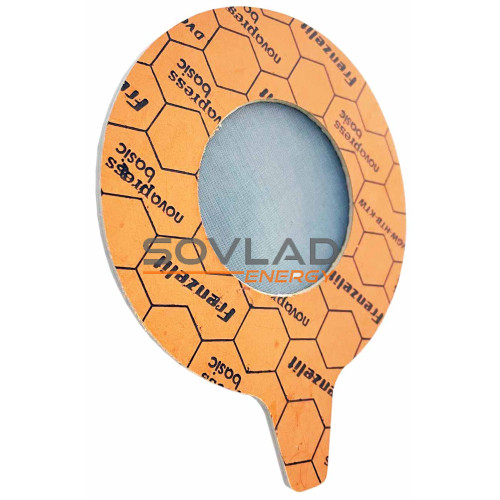

Фільтр-прокладка ППФ-40-16

Пласка прокладка з фільтруючим елементом ППФ призначена для очищення газу від механічних забруднень і забезпечення герметичності з'єднань. Фільтр-прокладка ППФ (стартовий фільтр) застосовується як додатковий фільтр перед лічильником об'єму газу, встановлюється між лічильником і зворотнім фланцем

Фільтр-прокладка ППФ виготовляється із високоякісного пароніту фірми Frenzelit Німеччина. Застосування даного матеріалу забезпечує надійну герметичну сполуку в широкому діапазоні температур (від -40 до +50°С) та тиску до 1,6 МПа. Як фільтруючий елемент використовується нержавіюча сітка зі ступенем фільтрації від 50 до 450 мкм.

Позначення фільтра-прокладки ППФ-40-16-250:

• ППФ - Прокладка Плоска з Фільтрувальним елементом
• 40 - умовний діаметр
• 16 - максимальний тиск (1,6 МПа)
• 250 - ступінь фільтрації, мкм (50, 160, 250, 450)

• починайте затягування з верхніх отворів фланця, переходячи до наступних болтів у хрестоподібному порядку. Повторюйте процес затягування кілька разів, по черзі перемикаючись між верхніми та нижніми отворами. Це дозволяє рівномірно розподілити навантаження та зменшити можливість деформації фланця та перекосу ущільнення ППФ
• Для контролю затягування використовуйте динамометричний ключ. Максимальний момент затягування 20-30 Нм

Основні переваги:

• максимальний тиск 1,6 МПа типорозмір від DN32 до DN200
• простий монтаж
• ущільнення з'єднання та захист обладнання від механічних частинок
• швидка заміна, що не потребує повного демонтажу обладнання
