Name: лічильник TZ/Fluxi G160 DN100
Brand: Dresser Actaris Gas
SKU: TZ/Fluxi G160 DN100
Price: 133594 UAH
Availability: InStock

лічильник TZ/Fluxi G160 DN100

В закладки

До порівняння

Артикул TZ/Fluxi G160 DN100

140 625.00 грн.

133 594.00 грн.

Кількість

+ -

Модель: TZ/Fluxi G160 DN100

Короткі характеристики

Типорозмір: G160
Тип: TZ/Fluxi
DN: 100
Максимальний тиск: 16 bar
Динамічний діапазон: 1:20

Всі характеристики

Усі товари бренду
Dresser Actaris Gas

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

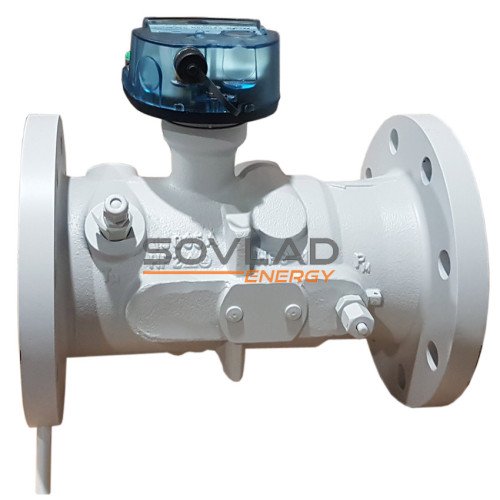

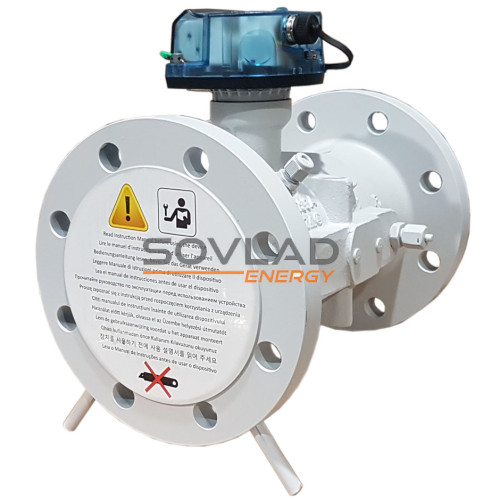

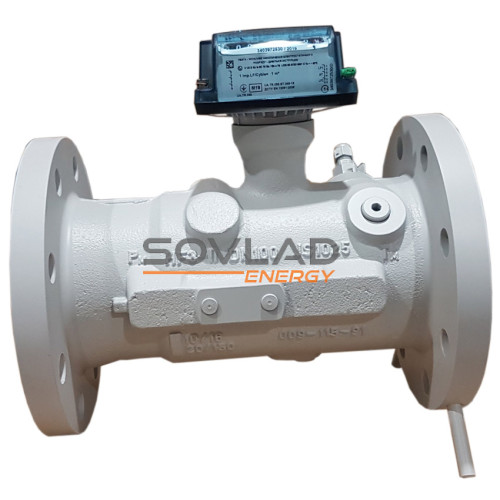

Лічильники газу турбінні TZ/FLUXI G160 DN100, які випускає компанія Itron (Німеччина), призначені для вимірювання обсягу природного газу за ГОСТ 5542 та інших неагресивних газів при проведенні комерційного обліку газу в промисловості та комунальній сфері. Лічильники газу TZ/Fluxi (флюксі) – найкращі турбінні лічильники в Україні!

Надійність протягом усього терміну служби, стабільність метрологічних характеристик, точність вимірювань, висока якість виконання – одним словом, це Itron!

Купуйте лічильник Fluxi у нас і Ви гарантовано отримаєте оригінальний сертифікований продукт!

Основні технічні характеристики

Максимальний тиск - 16 бар
Температура експлуатації - мінус 25°С...+55°С
Матеріал корпуса - сталь, чавун
Допустима відносна похибка в діапазоні:

Qmin ≤ Q ≤ Qt - ±2%

Qt ≤ Q ≤ Qmax - ± 1%

де Qt=0,2Qmax при динамичному діапазоні 1:20

Qt=0,15Qmax при динамичному діапазоні 1:30

Лічильники TZ/FLUXI використовуються офіційним метрологічним органом Німеччини (PTB) як еталонні лічильники.

У стандартному виконанні всі лічильники TZ/Fluxi мають гільзу для встановлення датчика температури. Гільза має отвір для пломбування. Перед встановленням датчика температури всередину гільзи необхідно помістити невелику кількість теплопровідної пасти для покращення теплопровідності та підвищення точності вимірювання температури

Характеристики гільзи для перетворювача температури:

Зовнішня різьба: ¼" NPT
Внутрішній діаметр: 7 мм
Внутрішня різьба: М12 х 1,5

Технічні характеристики

Типорозмір

G160

Тип

TZ/Fluxi

100

Максимальний тиск

16 bar

Динамічний діапазон

1:20

Максимальна витрата

250

Будівельний розмір, мм

300

Мінімальна витрата

13,0

Втрата тиску, mbar

2,0

Вага імпульса НЧ датчика, м3/Імп

Маса, кг

Тип з'єднання

фланцеве

Завдяки високоефективному випрямлячу потоку газу, що використовується в лічильниках TZ/FLUXI, при монтажі даних лічильників необхідно забезпечити наступні прямі ділянки::

Пряма ділянка перед входом лічильника не менше 2хДу
Пряма ділянка після лічильника не потрібна
У решті трубопроводу до лічильника (на відстані 2...10Ду) дотримуйтесь наступних рекомендацій:

уникайте різких змін напрямку потоку;
уникайте різких конфігурацій перерізу трубопроводу;
для поєднання лічильника та ділянок трубопроводу перед ним, у тому випадку якщо вони мають різні діаметри, застосовуються конусні перехідники;
уникайте асиметрії потоку газу (з'єднання труб мають бути осесиметричними).

Установку ущільнюючих прокладок слід проводити таким чином, щоб вони не виступали за внутрішній діаметр трубопроводу та забезпечували герметичність підключення лічильника

Перед лічильником необхідно встановити фільтр зі ступенем фільтрації щонайменше 200 мкм

Лічильники TZ/Fluxi не рекомендується встановлювати в нижній частині трубопроводу в місці накопичення конденсату та твердих частинок. Лічильники з номінальним діаметром до 300 мм включно можуть встановлюватися на горизонтальній або вертикальній ділянці трубопроводу, а лічильники з номінальним діаметром 400 та 500 мм лише на горизонтальній ділянці
