Name: Регулятор A/149-AP
Brand: Tartarini
SKU: A/149-AP
Price: 144477 UAH
Availability: InStock

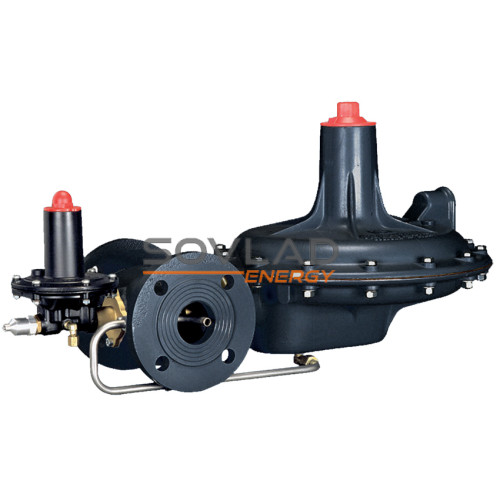

Регулятор A/149-AP

В закладки

До порівняння

Артикул A/149-AP

144 477.00 грн.

Кількість

+ -

Модель: A/149-AP

Короткі характеристики

Максимальний тиск: 6 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 50 - 320 mbar
Клас точності: ±5% від встановленого значення Рвих
Діапазон робочих температур: мінус 40 ... 60°С

Всі характеристики

Усі товари бренду
Tartarini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Регулятори тиску А/149 – це пружинні регулятори прямої дії, що мають збалансовану конструкцію клапану. Призначені для редукування тиску газу та підтримання стабільного вихідного тиску.

Конструкція та функціональні особливості пружинних регуляторів тип А/149 роблять їх працездатними в пристроях, з можливими різкими змінами продуктивності чи перепадах тиску, що часто зустрічається з побутовими чи промисловими пальниками. Ці регулятори можуть бути використані для систем працюючих з природним газом, технологічними газами, повітрям, пропаном та іншими неагресивними газами.

Основні особливості:

використання якісних матеріалів
висока точність регулювання
простота установки і максимальна надійність захисних пристроїв

Регулятори А149 сконструйовані для максимального спрощення обслуговування: доступ до сідла клапана та ущільнень забезпечується без демонтажу регулятора з лінії. Регулятори спроектовані для встановлення як в приміщенні, так і за його межами (в металевій шафі). Діапазон температур навколишнього середовища від мінус 40 до +60C, при відносній вологості до 95 %.

Регулятори А/149 представляють собою регулятори з пружинним приводом, з одним сідлом та збалансованим клапаном, запобіжним запірним клапаном, який функціонує незалежно від регулятора і згідно із замовленням клієнта, може бути виконаний для спрацьовування при будь-якій зміні тиску в точці контролю, вище чи нижче заданих значень настройки, повністю перекриваючи при цьому подачу газу. Перезапуск необхідно виконувати вручну.

Поставляються регулятори як в стандартному виконанні, так і у виконанні для середнього тиску - версія АР

Технічні характеристики

Максимальний тиск

6 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

50 - 320 mbar

Клас точності

±5% від встановленого значення Рвих

Діапазон робочих температур

мінус 40 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ЗЗК у перевищенні Рвых ЗЗК зі зниження Рвых ЗСК

Вхідний діаметр

DN50

Вихідний діаметр

DN50

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	100	150	200	300
0,2	140	100	-	-
0,3	190	170	140	-
0,4	230	200	200	150
0,5	250	250	240	210
0,75	340	330	330	210
1	400	390	390	310
1,5	500	500	500	500
2	600	600	600	600
3	650	650	650	650
4	750	750	750	750
5	900	900	900	900
6	900	900	900	900

Код пружини	Колір пружини	De	d	Lo	Вихідний тиск, mbar
0245760	сірий	50	5	261	50 - 100
0130321	жовтий	50	5,5	260	90 - 150
0136150	синій	50	6	260	140 - 240
0184070	червоний	50	6,5	238	230 - 270
0213380	червоний з білою полосою	50	7	239	250 - 320

* Характеристики пружин:

De, мм – зовнішній діаметр пружини;
d, мм – діаметр дроту;
Lo, мм – висота пружини

Діапазон налаштування спрацювання ЗЗК при перевищенні вихідного тиску

Код пружини	Колір пружини	De	d	Lo	Діапазон спрацювання ЗЗК, mbar
0174350	білий	30	1,5	75	22 - 42
0174360	білий з чорною полосою	30	1,8	75	40 - 90
0174370	чорний	30	2	75	45 - 130
0174380	сірий з червоною полосою	30	2,25	75	80 - 200
0174390	сірий	30	2,5	75	130 - 260
0105140	жовтий	30	3	75	250 - 600

Діапазон налаштування спрацювання ЗЗК при зниженні вихідного тиску

Код пружини	Колір пружини	De	d	Lo	Діапазон спрацювання ЗЗК, mbar
0193040	білий з чорною полосою	10	0,9	60	7 - 15
0174310	білий	10	1	60	13 - 30
0174320	чорний	10	1,25	60	30 - 95
0174330	сірий	10	1,5	60	93 - 210
0174340	жовтий	10	1,75	60	210 - 460
