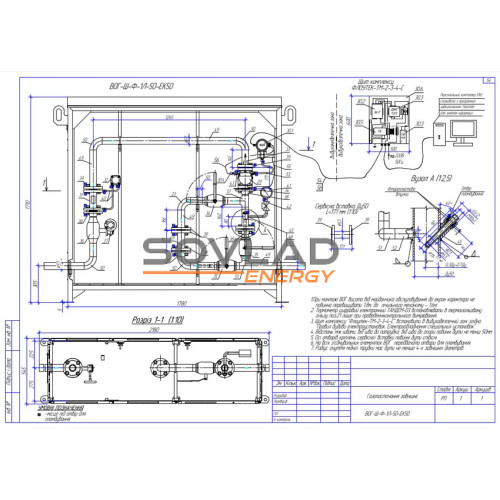

Вузол обліку газу ВОГ-Ш-Ф-1Л-50-ЕК50

ВОГ-Ш-Ф-1Л-50-ЕК50 — це комплектний шафовий вузол обліку газу, призначений для вимірювання об’єму природного газу, приведеного до стандартних умов. Дана модифікація розроблена для об'єктів з підвищеними вимогами до контролю працездатності вимірювальної лінії та зручності обслуговування.

Розшифрування модифікації:

• ВОГ — вузол обліку об’єму газу.
• Ш — шафове виконання (розміщення обладнання в захисній металевій негорючій шафі).
• Ф — фланцеве з'єднання (забезпечує високу герметичність та надійність монтажу на промислових газопроводах).
• 1Л — одна вимірювальна лінія.
• 50 — номінальний діаметр проходу (Ду50).
• ЕК50 — наявність спеціалізованої лінії експрес-контролю (експрес-лінії), що дозволяє проводити перевірку або технічне обслуговування без повної зупинки подачі газу або демонтажу основної лінії.

Призначення та відповідність нормам

Комплекс обладнання призначений для вимірювання об'єму паливних газів (згідно з ДСТУ ГОСТ ЕN 437:2018), природного газу та інших неагресивних газоповітряних сумішей. Вузли обліку повністю відповідають вимогам:

• «Кодексу газотранспортної системи» (Постанова НКРЕКП № 2493 від 30.09.2015 р.);
• Технічному регламенту законодавчо регульованих засобів вимірювальної техніки (Постанова КМУ № 94).

Обладнання допущене до використання для комерційного обліку, що підтверджується деклараціями про відповідність та результатами первинної повірки (оцінки відповідності) вбудованих вимірювальних приладів.

Технічна універсальність та сумісність:

Конструкція даного вузла обліку спеціально оптимізована для роботи у широкому діапазоні навантажень. Проєктне рішення дозволяє встановлювати лічильники газу (роторні або турбінні) різних типорозмірів:

• Діапазон типорозмірів: від G10 до G100.
• Приєднувальний діаметр: Ду50 (DN50).

Це дає можливість гнучко підбирати лічильний пристрій під конкретні потреби вашого об'єкта — від невеликих комунальних підприємств до великих промислових вузлів, зберігаючи при цьому габарити та конфігурацію шафового виконання.

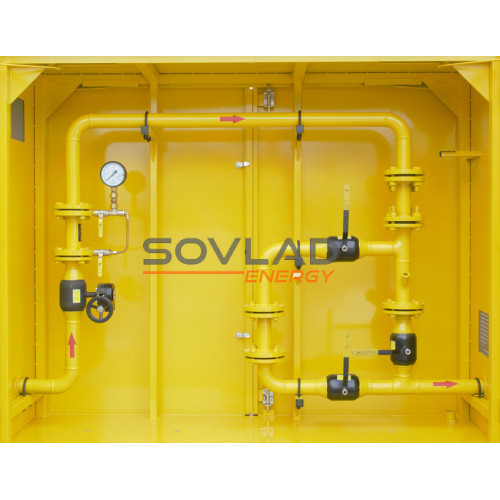

Конструктивні особливості та безпека:

Шафа та внутрішнє обладнання виконані з урахуванням усіх норм безпеки та зручності експлуатації:

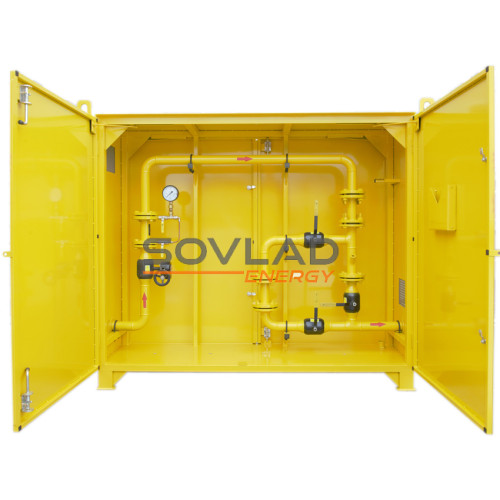

• Двостороннє обслуговування: Шафа оснащена розпашними дверима з обох сторін конструкції, що забезпечує легкий та швидкий доступ до будь-якої частини вузла для огляду або ремонту.
• Захист від зовнішніх факторів: Передбачено спеціальний козирок для запобігання потраплянню опадів всередину шафи. Двері оснащені обмежувачами (фіксаторами) від самовільного зачинення.
• Довговічність покриття: Металеві частини обладнання та шафа проходять якісне багатошарове фарбування двокомпонентною емаллю жовтого кольору (RAL-1003), що гарантує надійний захист від корозії.
• Повне оснащення: Вентиляційні решітки, стропові пристрої для транспортування, клема заземлення з відповідним маркуванням та попереджувальний напис «ВОГНЕНЕБЕЗПЕЧНО ГАЗ».
• Зберігання документації: Всередині шафи встановлено спеціальну скриньку формату А4 для постійного зберігання технічних паспортів та журналів на об'єкті.

Основні функціональні можливості:

• Високоточний облік: можливість комплектації роторними, турбінними або ультразвуковими лічильниками залежно від необхідного діапазону витрат.
• Приведення до стандартних умов: інтеграція з сучасними коректорами об’єму газу для автоматичного перерахунку даних за температурою та тиском.
• Лінія експрес-контролю (ЕК): дозволяє оперативно контролювати параметри потоку та стан лічильного пристрою, забезпечуючи безперебійність експлуатації.
• Дистанційна передача даних: повна готовність до роботи в системах АСКОЕ при встановленні модуля зв'язку (МС-iMod-Vega, МС-Комунікатор-ВЕГА, Перетворювач інтерфейсів ініціативний тощо).

Технічні переваги нашого виконання:

• Міцність конструкції: Шафа виготовлена зі сталевого листа товщиною не менше 1,5 мм із жорстким внутрішнім каркасом.
• Безпека: Кожен виріб проходить обов'язкові пневматичні випробування на герметичність та міцність з'єднань.
• Відповідність стандартам: Вузол виготовлений згідно з ДБН В.2.5-20-2001 та укомплектований сертифікованою запірною арматурою.

Чому варто замовити ВОГ у SOVLAD-ENERGY?

• Технічна експертиза: Ми точно знаємо специфіку обладнання з маркуванням EK50 і гарантуємо правильність збирання всіх технологічних вузлів.
• Актуальна вартість: Ціна на сайті відповідає поточним ринковим умовам та прайсам комплектуючих.
• Гарантія та підтримка: Ми забезпечуємо повне гарантійне обслуговування та надаємо всі необхідні паспорти та сертифікати на обладнання.

Для уточнення ціни та термінів виготовлення моделі ВОГ-Ш-Ф-1Л-50-ЕК50 під ваші робочі параметри (тиск та витрата), зв'яжіться з нашими фахівцями або замовте обладнання на сайті.
