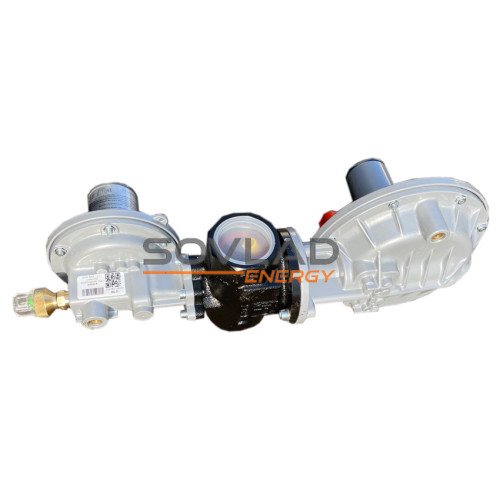

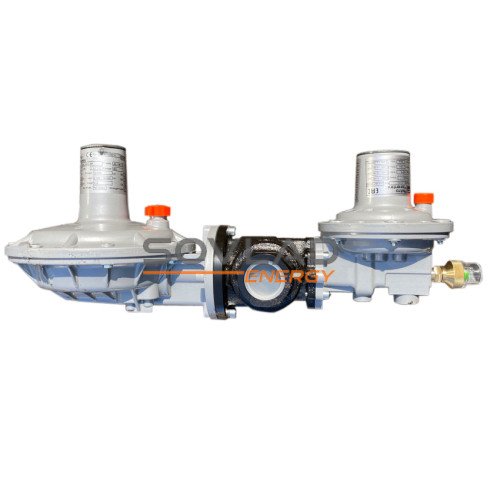

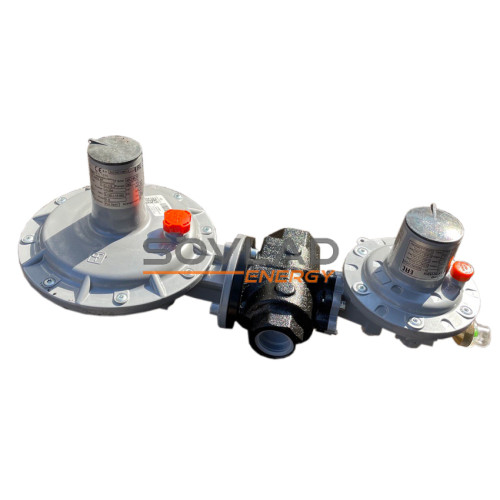

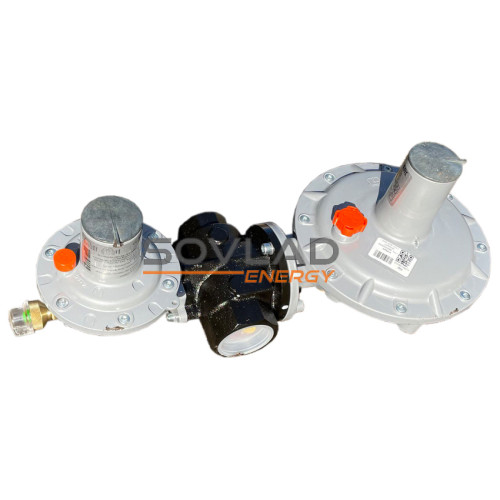

Name: Регулятор Dival 500TR + LA512TR
Brand: Pietro Fiorentini
SKU: Dival 500TR
Price: 46465 UAH
Availability: InStock

Регулятор Dival 500TR + LA512TR

В закладки

До порівняння

Артикул Dival 500TR

46 465.00 грн.

Кількість

+ -

Модель: Dival 500TR

Короткі характеристики

Максимальний тиск: 20 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 300 ... 2500 mbar
Клас точності: ±5% від встановленого значення Рвих ±10% від встановленого значення Рвих
Тип з'єднання: різьбове

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Dival500 (7.98MB)

Регулятор тиску газу Dival 500 TR це промисловий регулятор, виробництва компанії Pietro Fiorentini (Італія), пружинного типу з врівноваженою діафрагмою. Призначений для зниження до середнього та высокого тиску. Регулятор Dival 500TR має вбудований автоматичний запобіжним запірний пристрій типу LA512, а також, запобіжний скидний пристрій

Технічні характеристики

Максимальний тиск

20 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

300 ... 2500 mbar

Клас точності

±5% від встановленого значення Рвих ±10% від встановленого значення Рвих

Тип з'єднання

різьбове

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ПСК

Вхідний діаметр

DN25

Вихідний діаметр

DN40

Пропускна здатність в стандартних умовах, використовуючи внутрішній імпульс, м³/год

Вхідний тиск, bar	Діапазон вихідного тиску (0,3 - 1,0) bar		Діапазон вихідного тиску (1,0 - 2,5) bar)
Вхідний тиск, bar	Допустиме відхилення Рвих ±5% (АС5)	Допустиме відхилення Рвих ±10% (АС10)	Допустиме відхилення Рвих ±5% (АС5)	Допустиме відхилення Рвих ±10% (АС10)
0,5	60	90	110	160
1	75	140	180	350
2,5	160	250	320	500
5,0	350	450	350	500

Пропускна здатність в стандартних умовах, використовуючи зовнішний імпульс, м³/год

Вхідний тиск, bar	Діапазон вихідного тиску (0,3 - 1,0) bar		Діапазон вихідного тиску (1,0 - 2,5) bar)
Вхідний тиск, bar	Допустиме відхилення Рвих ±5% (АС5)	Допустиме відхилення Рвих ±10% (АС10)	Допустиме відхилення Рвих ±5% (АС5)	Допустиме відхилення Рвих ±10% (АС10)
0,5	60	90	110	160
1	75	140	180	350
2,5	160	250	320	500
5,0	350	450	350	500

Код	Колір пружини	De	Lo	d	Налаштування вихідного тиску, mbar
64470143BI	білий	34	97	4,5	300 - 599
64470144VI	фіолетовий	34	100	5,0	600 - 999
64470145AR	помаранчевий	34	100	5,5	1000 - 1799
64470151BL	синій	34,5	100	6,5	1800 - 2500

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Регулятор Dival 500TR має вбудований запобіжний запірний пристрій, який призначений для негайного припинення подачі газу в разі відхилення Рвих від заданого значення. Відсікач має дві регулювальні пружини для настройки спрацьовування по перевищенню і зниження Рвих

Діапазон настройки спрацювання ЗЗК при превищенні вихідного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470116GI	жовтий	34	40	3,2	250 - 549
64470051BI	білий	34	52	3,2	550 - 849
64470057BL	синій	34	50	3,5	850 - 1399
64470058AR	помаранчевий	34	50	4,0	1400 - 2499
64470059AZ	блакитний	34	50	4,5	2500 - 3999
64470060NE	чорний	34	48	5,0	4000 - 5500

Діапазон настройки спрацювання ЗЗК при зниженні вихідного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470038GI	жовтий	15	40	2,0	100 - 499
64470045MA	коричневий	15,3	41	2,4	500 - 999
64470046BL	синій	15	40	3,0	1000 - 1999
64470149NE	чорний	15	43	3,2	2000 - 3500
