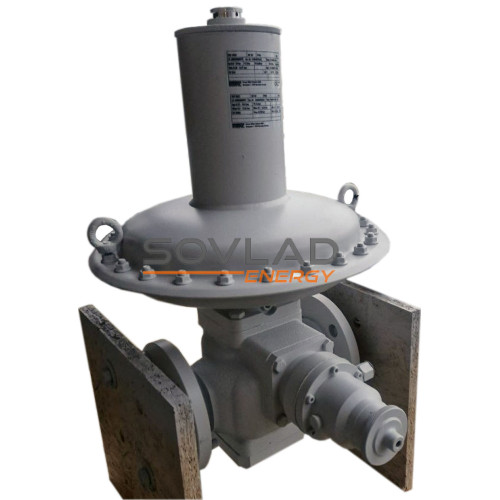

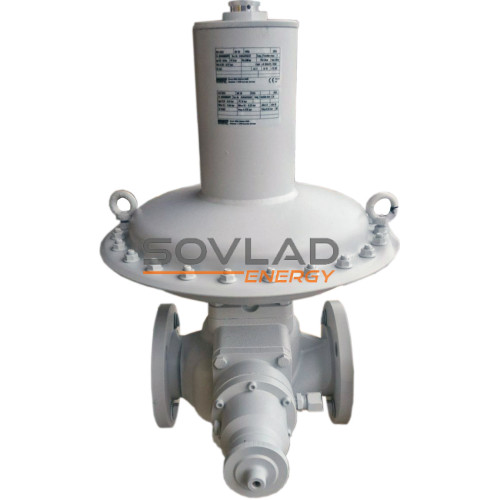

Name: Регулятор RBE4022 DN40 ЗЗК8500
Brand: Dresser Actaris Gas
SKU: RBE4022 DN40 ПЗК8500
Price: 214678 UAH
Availability: InStock

Регулятор RBE4022 DN40 ЗЗК8500

В закладки

До порівняння

Артикул RBE4022 DN40 ПЗК8500

221 318.00 грн.

214 678.00 грн.

Кількість

+ -

Модель: RBE4022 DN40 ПЗК8500

Короткі характеристики

Максимальний тиск: 16 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 0,12 - 1,3 bar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Dresser Actaris Gas

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор RB4000 (2.41MB)

Регулятори тиску газу RBE4022 DN40 це пружинний регулятор прямої дії, призначені для низького, середнього і високого тиску. Регулятори оснащені автоматичним запобіжним клапаном ЗЗК типу SSV8500

Технічні характеристики

Максимальний тиск

16 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

0,12 - 1,3 bar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых

Вхідний діаметр

DN40

Вихідний діаметр

DN40

при точності підтримання вихідного тиску ±5% від встановленого значення (АС5), м³/год

Вхідний тиск, bar	Вихідний тиск/колір пружини, mbar
Вхідний тиск, bar	150	300	500	750
0,2	150	-	-	-
0,4	440	240	-	-
0,8	700	550	460	190
1,0	850	700	600	440
1,4	1100	900	850	700
2,0	1300	1200	1100	1000
2,5	1600	1400	1400	1200
3,0	1700	1600	1600	1500
4,0	1700	1800	1900	1900
5,0	1700	1800	1900	2000
6 - 16	1700	1800	1900	2000

при точності підтримання вихідного тиску ±10% від встановленого значення (АС10), м³/год

Вхідний тиск, bar	Вихідний тиск/колір пружини, mbar
Вхідний тиск, bar	150	300	500	750
0,2	200	-	-	-
0,4	460	300	-	-
0,8	750	650	550	220
1,0	900	800	700	500
1,4	1100	1000	1000	850
2,0	1400	1400	1300	1200
2,5	1700	1600	1600	1500
3,0	1700	1800	1900	1800
4,0	1700	1800	1900	2000
5,0	1700	1800	1900	2000
6 - 16	1700	1900	2000	2200

Код пружини	Колір пружини	d	De	Lo	it	Вихідний тиск, bar
20568089	світ.гол/срібл	5	63	320	9,25	0,068 - 0,11
20568081	фіолет/срібл	6,5	63	270	9,75	0,11 - 0,18
20568082	жовтий	8,5	63	270	15	0,18 - 0,28
20568083	синій/срібл	8,5	63	270	11,5	0,28 - 0,37
20568183	синій	9,0	63	260	11,5	0,27 - 0,45
20568283	синій	9,0	63	243	10,8	0,30 - 0,50
20568282	срібл	10	63	243	11	0,48 - 0,66
20568281	розовий	11	63	243	11	0,65 - 0,82
20568286	жовтий/срібл	11,5	63	243	10,8	0,80 - 1,00
20568284	червоний/срібл	12	63	243	10	0,99 - 1,30

* Характеристики пружин:

d, мм – діаметр дроту;
De, мм – зовнішній діаметр пружини;
Lo, мм – висота пружини;
It, – кількість витків

Диапазон настройки срабатывания ПЗК при превышении выходного давления

Код пружины	d	De	Lo	it	Диапазон срабатывания ПЗК, bar
20565225	2,0	35	50	5,0	0,13 - 0,24
20565125	2,5	35	50	6,0	0,2 - 0,46
20565126	3,0	35	50	6,0	0,42 - 0,9
20565127	3,5	35	50	6,0	0,9 - 1,8
20565128	4,0	35	50	6,0	1,4 - 2,2
20565129	4,5	35	50	6,0	2,3 - 3,1
