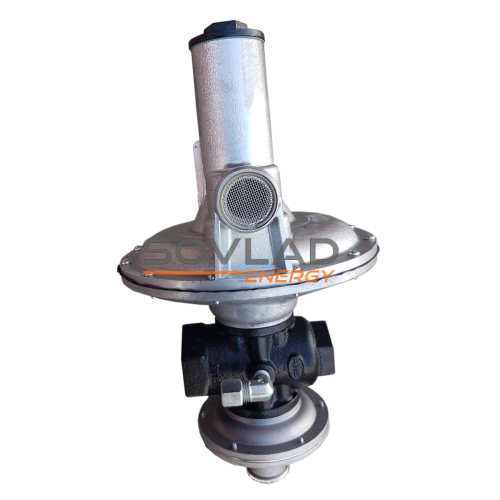

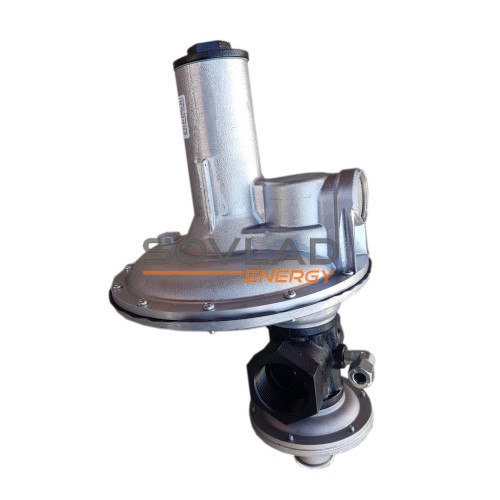

Модель: RBE3222R
Короткі характеристики
- Максимальний тиск: 10 bar
- Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
- Вихідний тиск: 100 ... 550 mbar
- Клас точності: ±5% від встановленого значення Рвих
- Тип з'єднання: різьбове
Оплата:
Безготівковий розрахунок з ПДВ
Накладений платіж (Нова пошта)
Доставка:
Нова Пошта
RBE 3222R - модернізована версія регулятора RBE3222 зі збільшеною пропускною спроможністю. RBE 3222R - пружинні регулятори прямої дії (важільного типу), з вбудованим запобіжно-скидним (ЗСК) і двома запобіжно-запірними клапанами (ЗЗК)
ЗЗК спрацьовує при підвищенні або зниженні вихідного тиску понад встановлене значення. Після спрацювання ЗЗК залишається закритим і запустити його можна тільки вручну
Наявність ЗСК дозволяє уникнути спрацювання ЗЗК при температурному розширенні і коливанні вихідного тиску. Система компенсації забезпечує стабільність вихідного тиску при зміні вхідного. Регулятор обладнано вхідним фільтром (ступінь фільтрації = 0,5 мм)
Технічні характеристики
Максимальний тиск
10 bar
Робоче середовище
природний газ, пропан, бутан, повітря,
азот або будь-який інший неагресивний газ
Вихідний тиск
100 ... 550 mbar
Клас точності
±5% від встановленого значення Рвих
Тип з'єднання
різьбове
Діапазон робочих температур
мінус 30 ... 60°С
Монтажне положення
горизонтальне та вертикальне
Пристрої безпеки
ПЗК у перевищенні Рвых
ПЗК зі зниження Рвых
ПСК
Вхідний діаметр
DN25
Вихідний діаметр
DN40
| Вхідний тиск, bar | Вихідний тиск, mbar | |||
|---|---|---|---|---|
| 200 | 300 | 350 | 450 | |
| 0,35 | 150 | - | - | - |
| 0,5 | 200 | 150 | 150 | - |
| 0,7 | 260 | 220 | 220 | 200 |
| 1,0 | 300 | 330 | 330 | 270 |
| 1,5 | 450 | 440 | 440 | 430 |
| 2 | 570 | 570 | 530 | 560 |
| 4 | 960 | 880 | 940 | 800 |
| 7 | 1500 | 1300 | 1500 | 1500 |
| 10 | 2200 | 1900 | 2200 | 1600 |
Код пружини |
d | De | Lo | it | Вихідний тиск, mbar |
|---|---|---|---|---|---|
| 955-200-16 | 4,5 | 53 | 207 | 13 | 100 - 400 |
| 955-200-17 | 5,6 | 55,1 | 204 | 13 | 140 - 300 |
| 955-200-78 | 6,5 | 55,6 | 193 | 11,5 | 300 - 550 |
- d, мм – діаметр дроту;
- De, мм – зовнішній діаметр пружини;
- Lo, мм – висота пружини;
- It, – кількість витків
Діапазон налаштування спрацювання ЗЗК при перевищенні вихідного тиску
| Код пружини | d | De | Lo | it | Діапазон спрацювання ЗЗК, mbar |
|---|---|---|---|---|---|
| 20563023 | 1,7 | 25 | 35 | 5,5 | 90 - 130 |
| 20563014 | 1,9 | 25 | 35 | 5,5 | 120 - 180 |
| 20563124 | 2,2 | 25 | 35 | 5,5 | 160 - 330 |
| 20563121 | 2,5 | 25 | 35 | 5,5 | 300 - 600 |
| 20563115 | 3,0 | 25 | 35 | 5,5 | 580 - 800 |
Діапазон налаштування спрацювання ЗЗК при зниженні вихідного тиску
| Код пружини | d | De | Lo | it | Діапазон спрацювання ЗЗК, mbar |
|---|---|---|---|---|---|
| 20560517 | 1,2 | 10 | 30 | 10 | 50 - 165 |
| 20560519 | 1,4 | 10 | 30 | 10 | 150 - 300 |
Діапазон налаштування спрацювання ЗСК
| Код пружини | Тиск спрацювання ЗСК |
|---|---|
| - | 45 mbar понад встановленого значення Рвих |
| - |
- d, мм – діаметр дроту;
- De, мм – зовнішній діаметр пружини;
- Lo, мм – висота пружини;
- It, – кількість витків
Вага: 6,4 кг
