Регулятор Dival 600TR + LA250TR DN40

В закладки

До порівняння

Артикул Dival 600TR DN40

137 971.00 грн.

Кількість

+ -

Модель: Dival 600TR DN40

Короткі характеристики

Максимальний тиск: 20 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 280 ... 4400 mbar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Dival600 (2.36MB)

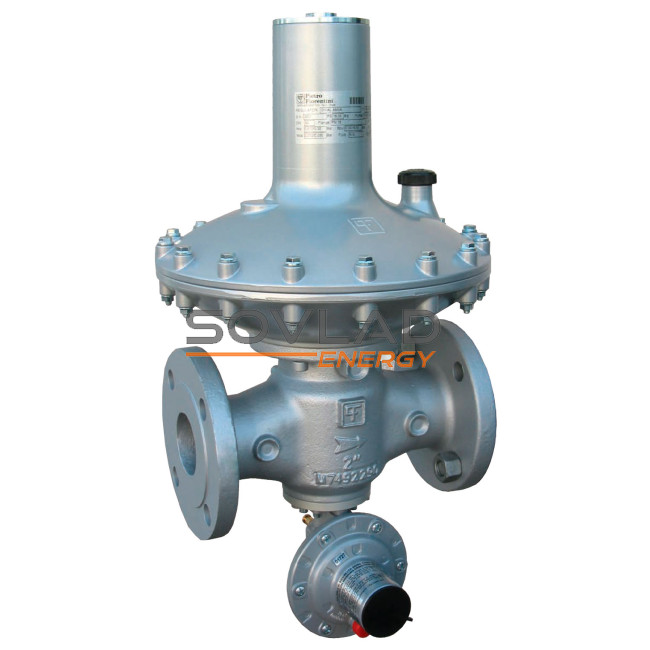

Регулятор тиску газу Dival 600TR DN40, що випускається компанією Pietro Fiorentini, це регулятор прямої дії пружинного типу керований мембраною, навантаженою пружиною для зниження до середнього та високого тисків. Регулятор оснащений автоматичним запобіжним запірним клапаном типу LA і запобіжним скидним

Технічні характеристики

Максимальний тиск

20 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

280 ... 4400 mbar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ПСК

Вхідний діаметр

DN40

Вихідний діаметр

DN40

Максимальна пропускна здатність регулятора Dival 600 може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Dival600BP	Dival600MP	Dival600TR
Коєфіцієнт витрати K_G	685	685	727

Пропускна здатність при стандартних умовах регулятора Dival600TR DN40, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	340	500	1000	2000	4200
0,4	300	-	-	-	-
0,5	340	250	-	-	-
0,75	490	355	-	-	-
1	620	495	400	-	-
1,5	900	710	620	-	-
2	1100	840	840	610	-
4	1350	1500	1500	1550	1060
5	1600	1800	1700	1550	1410
8	1620	1850	1750	1900	1500
10	1800	1900	1800	2000	1850
12	1800	1920	1800	2000	1900
16	1800	2000	1800	2000	2000
18	1800	2000	1800	2000	2000
20	1800	2000	1800	2100	2000

Код пружини	Колір пружини	De	Lo	d	Вихідний тиск, mbar
2702940	блакитний	65	150	7,0	0,28 - 0,72
2703125	білий/жовтий	65	150	7,5	0,59 - 1,0
2703325	білий / оранжевий	65	150	8,0	0,84 - 1,25
2703685	білий / зелений	65	150	9,0	1,05 - 2,3
2704180	білий / чорний	65	150	10,5	2,0 - 4,4

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Регулятор Dival 600TR поставляється (за замовчуванням) з вбудованим запобіжним запірним пристроєм, який призначений для припинення подачі газу в разі відхилення Рвих від заданого значення. На регулятор діаметром DN 40 встановлюється клапан LA250. Запірний пристрій типу LA має дві регулювальні пружини для настройки спрацьовування по перевищенню вихідного тиску і по зниженню вихідного тиску

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470116GI	жовтий	34	40	3,2	250 - 549
64470051BI	білий	34	52	3,2	550 - 849
64470057BL	синій	34	50	3,5	850 - 1399
64470058AR	помаранчевий	34	50	4,0	1400 - 2499
64470059AZ	блакитний	34	50	4,5	2500 - 3999
64470060NE	чорний	34	48	5,0	4000 - 5500

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код	Колір пружины	De	Lo	d	Диапазон спрацювання, mbar
64470038GI	жовтий	15	40	2,0	100 - 499
64470045MA	коричневий	15,3	41	2,4	500 - 999
64470046BL	синій	15	40	3,0	1000 - 1999
64470149NE	чорний	15	43	3,2	2000 - 3500

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Вбудований запобіжний скидний клапан

Регулятор Dival 600 оснащений вбудованим запобіжним скидним клапаном. У разі короткочасного підвищення вихідного тиску, яке може виникнути в результаті швидкої зміни витрати газу, відбувається відкривання скидного пристрою. Завдяки короткочасному скиданню надлишкового тиску не відбувається спрацьовування запобіжного запірного клапана і регулятор залишається в робочому стані
