Name: Регулятор Norval DN150 + SN...
Brand: Pietro Fiorentini
SKU: Norval DN150+SN
Price: 929569 UAH
Availability: InStock

Регулятор Norval DN150 + SN...

В закладки

До порівняння

Артикул Norval DN150+SN

929 569.00 грн.

Кількість

+ -

Модель: Norval DN150+SN

Короткі характеристики

Максимальний тиск: 8 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 8 ... 95 mbar (головка Ø817); 75 ... 405 mbar (головка Ø658); 190 ... 600 mbar (головка Ø630); 340 ... 1800 mbar (головка Ø495)
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Доставка:

Нова Пошта

Паспорт на регулятор Norval (1.62MB)

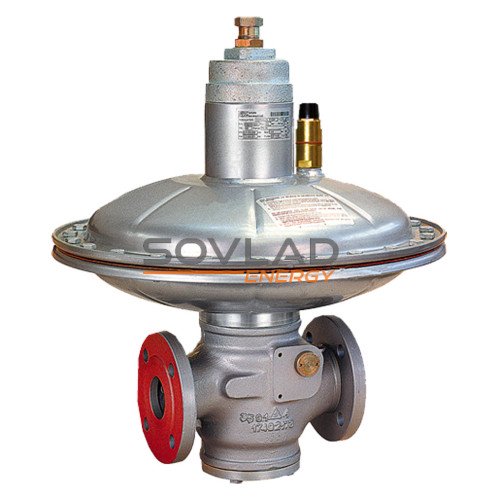

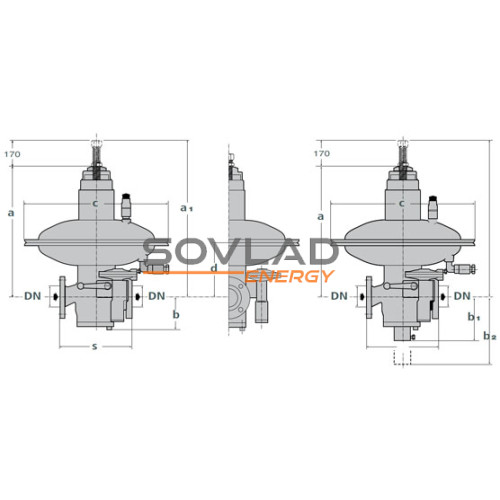

Регулятор тиску газу Norval DN150 це регулятор пружинного типу з контролем вихідного тиску за допомогою відбору зовнішнього імпульсу. Регулятори тиску газу серії Norval забезпечені керуючою головкою для зниження до низького (Ø817), середнього (Ø658 та 630) і високих (Ø495) тисків. Регулятори Norval (Pietro Fiorentini) забезпечені автоматичним запобіжним запірним клапаном SN

Технічні характеристики

Максимальний тиск

8 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

8 ... 95 mbar (головка Ø817); 75 ... 405 mbar (головка Ø658); 190 ... 600 mbar (головка Ø630); 340 ... 1800 mbar (головка Ø495)

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне

Пристрої безпеки

ЗЗК при перевищенні Рвих ЗЗК при зниженні Рвих

Вхідний діаметр

DN150

Вихідний діаметр

DN150

Максимальна пропускна здатність регулятора Norval може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Norval DN150
Коєфіцієнт витрати K_G	11151

Пропускна здатність при стандартних умовах регулятора Norval DN150, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	20	50	80	100	300	500	750	1000	1500
0,2	4200	3700	3600	3400	-	-	-	-	-
0,3	5300	5000	4700	4600	-	-	-	-	-
0,5	6800	6800	6700	6700	5000	-	-	-	-
0,75	7800	8700	8400	8400	7500	5400	-	-	-
1,0	9000	10300	9300	9300	9700	8400	5900	-	-
1,5	11500	13400	12400	12400	12800	12300	10900	9000	-
2,0	15600	15900	16000	14300	16200	15600	14000	13500	11000
4,0	15600	18700	17000	17000	23000	27000	23400	25000	25000
6,0	15600	20300	17800	17500	25600	34000	31000	32000	37000
8,0	9400	20300	18700	16000	29000	34000	34000	40000	43000

Код пружини	Колір пружини	Характеристики пружин*			Вихідний тиск
		Характеристики пружин*			Norval 817	Norval 658	Norval 630	Norval 495
		De	Lo	d	mbar	mbar	mbar	mbar
2703380	зелений	100	400	8,0	8 - 13	-	-	-
2703560	чорний	100	400	8,5	12 - 21	-	-	-
2703827	синій	100	400	9,0	29 - 45	-	-	-
2703930	коричневий	100	400	9,5	42 - 71	-	-	-
2704108	фіолетовий	100	400	10,0	65 - 95	75 - 110	-	-
2704400	блакитний	100	400	11	-	110 - 150	-	-
2704670	білий/жовтий	100	400	12	-	140 - 210	190 - 270	340 - 480
2704108	фіолетовий	100	400	10	-	190 - 260	250 - 330	450 - 600
2703720	білий	65	400	9,0	-	190 - 260	250 - 330	450 - 600
2704400	блакитний	100	400	11	-	250 - 310	300 - 390	550 - 700
2703720	білий	65	400	9	-	250 - 310	300 - 390	550 - 700
2704670	білий/жовтий	100	400	12	-	300 - 405	370 - 490	650 - 800
2703720	білий	65	400	9	-	300 - 405	370 - 490	650 - 800
2704670	білий/жовтий	100	400	12	-	-	470 - 600	850 - 1260
2704210	червоний	65	400	10,5	-	-	470 - 600	850 - 1260
2704985	білий/синій	100	400	14	-	-	-	1240 - 1800
2704210	червоний	65	400	10,5	-	-	-	1240 - 1800

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код пружини	Колір пружини	Характеристики пружин*			Діапазон настройки
		Характеристики пружин*			I-N	I-N/TR
		De	Lo	d	mbar	mbar
2700680	коричневий	35	60	2,3	25 - 40	-
2700830	червоний/чорний	35	60	2,5	30 - 75	-
2700920	білий/жовтий	35	60	2,8	60 - 115	-
2701040	білий/помаранчевий	35	60	3,0	85 - 170	-
2701260	білий	35	60	3,5	150 - 295	650 - 1035
2701530	жовтий	35	60	4,0	285 - 600	1000 - 2000
2701790	жовтий/чорний	35	60	4,5	560 - 950	1920 - 3250
2702070	помаранчевий	35	60	5,0	800 - 1100	3000 - 3800
2703525	білий/червоний	35	60	5,5	-	3700 - 5500

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код пружини	Колір пружини	Характеристики пружин*			Діапазон настройки
		Характеристики пружин*			I-N	I-N/TR
		De	Lo	d	mbar	mbar
2700338	білий	15	60	1,3	10 - 28	-
2700377	жовтий	15	60	1,5	22 - 49	-
2700464	помаранчевий	15	60	1,7	40 - 105	-
2700513	червоний	15	60	2,0	80 - 135	200 - 440
2700713	зелений	15	60	2,3	110 - 205	360 - 650
2700750	чорний	15	60	2,5	195 - 520	550 - 1600
2700975	коричневий	15	60	3,0	460 - 900	1500 - 3100
