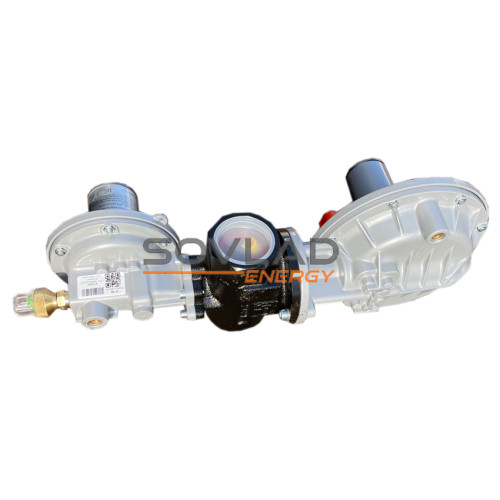

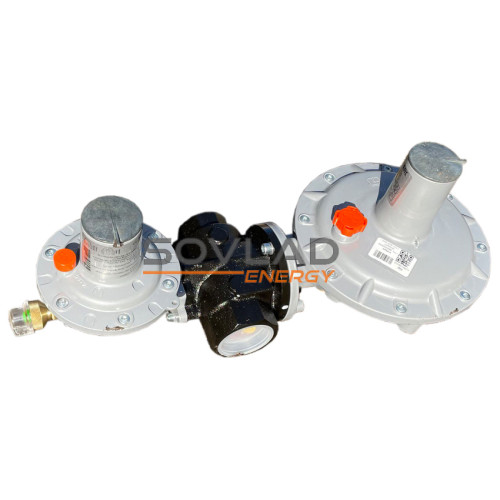

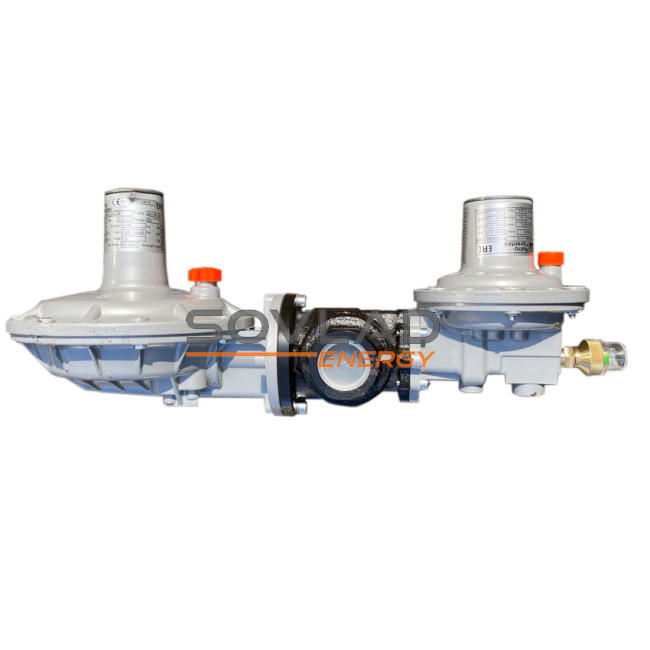

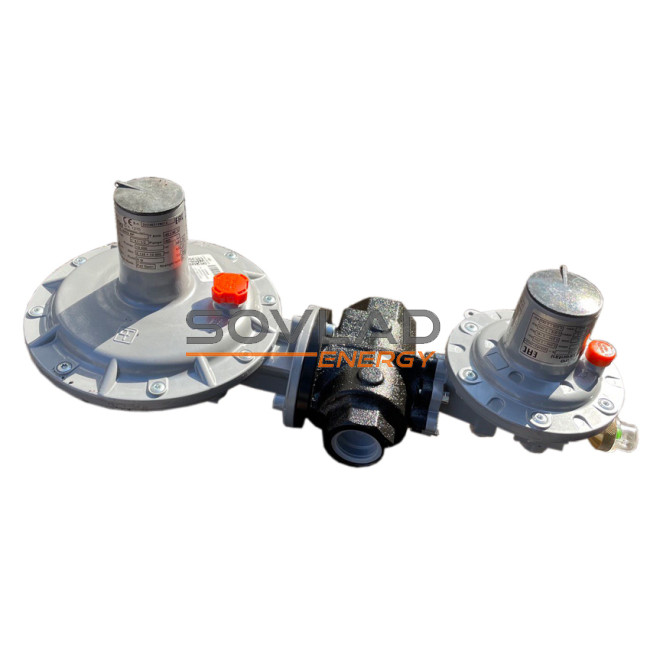

Name: Регулятор Dival 500BP + LA512BP
Brand: Pietro Fiorentini
SKU: Dival 500BP
Price: 37318 UAH
Availability: InStock

Регулятор Dival 500BP + LA512BP

В закладки

До порівняння

Артикул Dival 500BP

37 318.00 грн.

Кількість

+ -

Модель: Dival 500BP

Короткі характеристики

Максимальний тиск: 10 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 13 ... 100 mbar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: різьбове

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Доставка:

Нова Пошта

Паспорт на регулятор Dival500 (7.98MB)

Регулятор тиску газу Dival 500 BP це промисловий регулятор, виробництва компанії Pietro Fiorentini (Італія), пружинного типу з врівноваженою діафрагмою. Призначений для зниження до низького тиску. Регулятор Dival 500BP має вбудований автоматичний запобіжним запірний пристрій типу LA512, а також, запобіжний скидний пристрій

Технічні характеристики

Максимальний тиск

10 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

13 ... 100 mbar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

різьбове

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ПСК

Вхідний діаметр

DN25

Вихідний діаметр

DN40

Пропускна здатність в стандартних умовах, використовуючи внутрішній імпульс, м³/год

Вхідний тиск, bar	Допустиме відхилення Рвих ±5% (АС5)	Допустиме відхилення Рвих ±10% (АС10)
0,5	75	100
1	160	180
2,5	140	200
5,0	130	160

Пропускна здатність в стандартних умовах, використовуючи зовнішний імпульс, м³/год

Вхідний тиск, bar	Допустиме відхилення Рвих ±5% (АС5)	Допустиме відхилення Рвих ±10% (АС10)
0,5	70	110
1	160	170
2,5	300	350
5,0	200	250

Код	Колір пружини	De	Lo	d	Налаштування вихідного тиску, mbar
64470137RO	червоний	34	115	1,8	13 - 17
64470068GI	чорний	34	115	2,0	18 - 24
64470139NE	жовтий	34	115	2,2	25 - 34
64470140MA	коричневий	34	106	2,7	35 - 64
64470071GR	сірий	34	118	2,8	65 - 100

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Регулятор Dival 500 має вбудований запобіжний запірний пристрій, який призначений для негайного припинення подачі газу в разі відхилення Рвих від заданого значення. Відсікач має дві регулювальні пружини для настройки спрацьовування по перевищенню і зниження Рвих

Діапазон настройки спрацювання ЗЗК при превищенні вихідного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470112RO	червоний	34	43	2,2	30 - 49
64470115GR	сірий	34	42	2,8	50 - 180

Діапазон настройки спрацювання ЗЗК при зниженні вихідного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470024BI	білий	15	45	1,3	6 - 60

Діапазон спрацювання ЗСК

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470024BI	белый	15	45	1,3	10 - 17
64470031RO	красный	15	40	1,7	18 - 50
