- Максимальний тиск: 25 bar
- Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
- Вихідний тиск: 0,25 - 13,0 bar
- Клас точності: ±2,5% при Рвих 10-100 mbar; ±1% при Рвих > 100 mbar
- Тип з'єднання: фланцеве
Нова Пошта
Безготівковий розрахунок з ПДВ
Накладений платіж (Нова пошта)

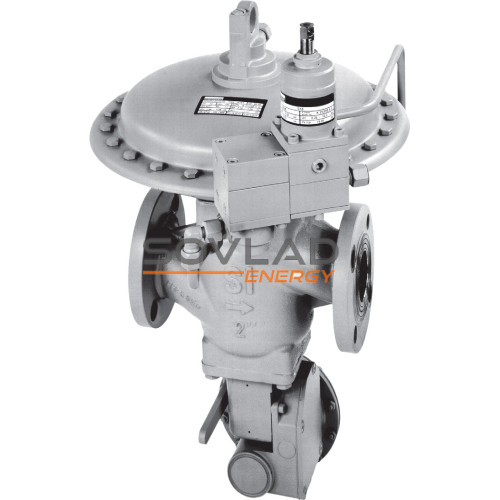

Регулятор тиску газу RBE4732 DN40 – регулятор керований пілотом з інтегрованим монітором (дублюючим регулятором), який також керується пілотом, із вбудованим запобіжно-запірним клапаном (ЗЗК). ЗЗК за перевищенням спрацьовує при підвищенні вихідного тиску понад задане значення, ЗЗК зі зниження тиску спрацьовує при зниженні вихідного тиску нижче встановленого значення.
Після спрацювання ЗЗК регулятор закривається і запустити його можна лише вручну, перезапустивши ЗЗК.
Збалансована компенсаційна система забезпечує сталість вихідного тиску при вхідному, що змінюється. Це дозволяє використовувати ті самі регулятори на різних вхідних тисках
Технічні характеристики
Максимальна пропускна (м3/ч) здатність розраховується за формулами:
- для критичних умов, якщо Рвх/Рвих ≤ 2
або
- для не критичних умов, якщо Рвх/Рвих > 2
Q=1050×(Рвх/2)
где,
- Q - пропускна здатність регулятора, м3/ч
- 1050 - коєфіцієнт витрати
- Рвх - абсолютний вхідний тиск, bar
- Рвих - абсолютний вихідний тиск, bar
| Тип пілота | Код пружини | d | De | Lo | it | Вихідний тиск, bar |
|---|---|---|---|---|---|---|
| TF513 | 20565132 | 3,5 | 35 | 50 | 6,5 | 0,3 - 1,3 |
| TF513 | 20565133 | 4,0 | 35 | 50 | 6,5 | 0,5 - 2,5 |
| TF513 | 20565131 | 5,0 | 35 | 50 | 6,5 | 1,5 - 5,5 |
| TF513 | 20565134 | 6,0 | 35 | 50 | 6,5 | 4 - 13 |
- d, мм – діаметр дроту;
- De, мм – зовнішній діаметр пружини;
- Lo, мм – висота пружини;
- It, – кількість витків
Діапазон налаштування спрацювання ЗЗК при перевищенні вихідного тиску
| Код пружини | d | De | Lo | it | Діапазон спрацювання ЗЗК, bar |
|---|---|---|---|---|---|
| 20565127 | 3,5 | 35 | 50 | 6,0 | 1,25 - 3,00 |
| 20565128 | 4,0 | 35 | 50 | 6,0 | 2,30 - 4,20 |
| 20565129 | 4,5 | 35 | 50 | 6,0 | 3,60 - 5,60 |
Діапазон налаштування спрацювання ЗЗК при зниженні вихідного тиску
| Код пружини | d | De | Lo | it | Діапазон спрацювання ЗЗК, mbar |
|---|---|---|---|---|---|
| 20560815 | 1,3 | 15 | 35 | 8,0 | 0,15 - 0,40 |
| 20561023 | 1,5 | 15 | 35 | 7,75 | 0,30 - 0,60 |
| 20561024 | 1,8 | 15 | 35 | 7,5 | 0,58 - 1,25 |
| 20561121 | 2,0 | 15 | 35 | 7,25 | 1,20 - 1,70 |
| 20561122 | 2,5 | 15 | 35 | 7,2 | 1,08 - 2,50 |
- d, мм – діаметр дроту;
- De, мм – зовнішній діаметр пружини;
- Lo, мм – висота пружини;
- It, – кількість витків

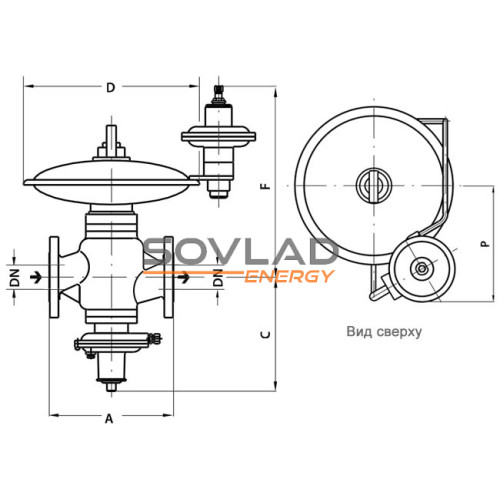

| A | C | D | E | F | P | Вага, кг |
|---|---|---|---|---|---|---|
| 223 | 200 | 360 | 90 | 355 | 270 | 32 |
