Name: Регулятор Dival 600MP + LA250MP DN40
Brand: Pietro Fiorentini
SKU: Dival 600MP DN40
Price: 131867 UAH
Availability: InStock

Регулятор Dival 600MP + LA250MP DN40

В закладки

До порівняння

Артикул Dival 600MP DN40

131 867.00 грн.

Кількість

+ -

Модель: Dival 600MP DN40

Короткі характеристики

Максимальний тиск: 20 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 75 ... 350 mbar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Dival600 (2.36MB)

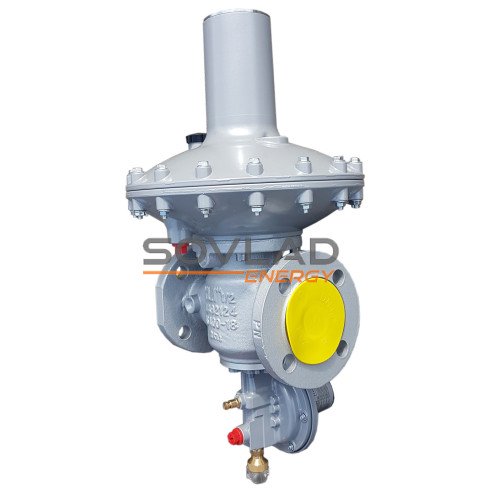

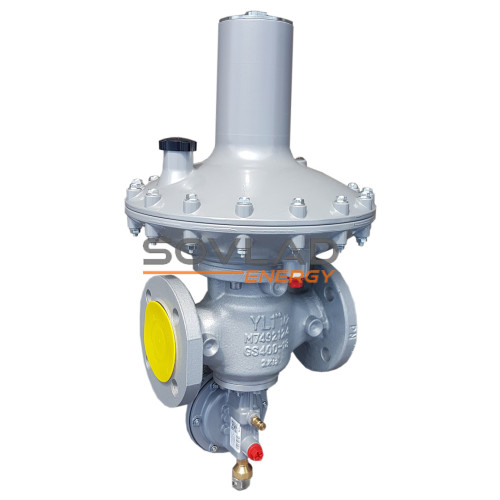

Регулятор тиску газу Dival 600MP DN40, що випускається компанією Pietro Fiorentini, це регулятор прямої дії пружинного типу керований мембраною, навантаженою пружиною для зниження до середнього тиску. Регулятор оснащений автоматичним запобіжним запірним клапаном типу LA і запобіжним скидним

Технічні характеристики

Максимальний тиск

20 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

75 ... 350 mbar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ПСК

Вхідний діаметр

DN40

Вихідний діаметр

DN40

Максимальна пропускна здатність регулятора Dival 600 може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Dival600BP	Dival600MP	Dival600TR
Коєфіцієнт витрати K_G	685	685	727

Пропускна здатність при стандартних умовах регулятора Dival600MP DN40, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	100	150	200	300
0,2	230	240	-	-
0,3	300	200	260	-
380	350	330	220	-
0,5	400	400	400	275
0,75	540	500	500	380
1	680	700	620	540
1,5	900	900	850	720
2	1100	1100	1100	930
4	1300	1450	1350	1300
5	1600	1700	1600	1500
8	1600	1750	1620	1500
10	1600	1800	1700	1500
12	1600	1800	1700	1500
16	1600	1800	1700	1500
18	1600	1800	1700	1500
20	1700	1800	1800	1500

Код пружини	Колір пружини	De	Lo	d	Вихідний тиск, mbar
2702370	чорний	65	180	5,5	75 - 120
2702540	синій	65	180	6,0	100 - 170
2702730	блакитний	65	180	6,5	145 - 270
2702950	коричневий	65	180	7,0	230 - 350

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

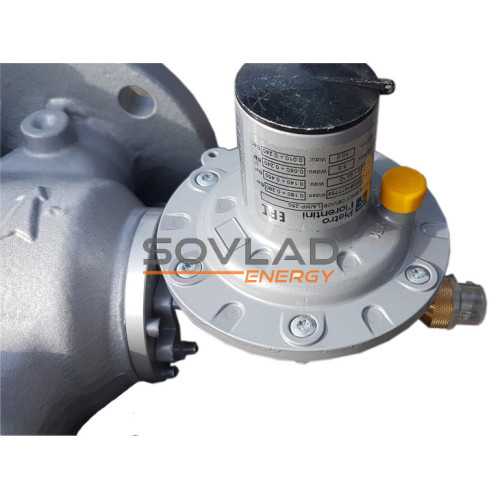

Регулятор Dival 600MP поставляється (за замовчуванням) з вбудованим запобіжним запірним пристроєм, який призначений для припинення подачі газу в разі відхилення Рвих від заданого значення. На регулятор діаметром DN 40 встановлюється клапан LA250. Запірний пристрій типу LA має дві регулювальні пружини для настройки спрацьовування по перевищенню вихідного тиску і по зниженню вихідного тиску

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470115GR	сірий	34	42	2,8	140 - 179
64470116GI	жовтий	34	40	3,2	180 - 279
64470051BI	білий	34	52	3,2	280 - 450

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код	Колір пружины	De	Lo	d	Диапазон спрацювання, mbar
64470024BI	білий	15	45	1,3	10 - 59
64470038GI	жовтий	15	40	2,0	60 - 240

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Вбудований запобіжний скидний клапан

Регулятор Dival 600 оснащений вбудованим запобіжним скидним клапаном. У разі короткочасного підвищення вихідного тиску, яке може виникнути в результаті швидкої зміни витрати газу, відбувається відкривання скидного пристрою. Завдяки короткочасному скиданню надлишкового тиску не відбувається спрацьовування запобіжного запірного клапана і регулятор залишається в робочому стані
