Name: Регулятор RBE1812 з ЗСК
Brand: Dresser Actaris Gas
SKU: RBE1812 с ПСК
Price: 131134 UAH
Availability: InStock

Регулятор RBE1812 з ЗСК

В закладки

До порівняння

Артикул RBE1812 с ПСК

135 190.00 грн.

131 134.00 грн.

Кількість

+ -

Модель: RBE1812 с ПСК

Короткі характеристики

Максимальний тиск: 16 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 17 - 210 mbar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: різьбове

Всі характеристики

Усі товари бренду
Dresser Actaris Gas

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор RB1800 (1.01MB)

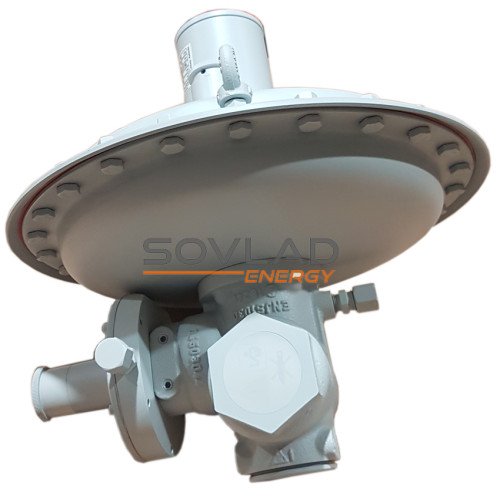

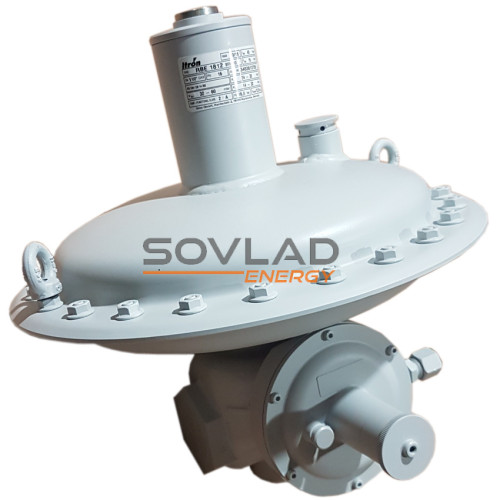

RBE1812 з ЗСК – регулятор прямої дії, з навантаженою пружиною (важільного типу), із вбудованими запобіжно-запірними клапанами (ЗЗК) та запобіжно-скидним клапаном (ЗСК). ЗЗК за перевищенням спрацьовує у разі підвищення вихідного тиску понад задане значення, ЗЗК зі зниження тиску спрацьовує при зниження вихідного тиску нижче встановленого значення.

Після спрацювання ЗЗК регулятор закривається та запустити його можна тільки вручну перезапустивши ЗЗК.

Збалансована компенсаційна система забезпечує сталість вихідного тиску при вхідному, що змінюється. Це дозволяє використовувати одні й самі регулятори на різних вхідних тисках

Технічні характеристики

Максимальний тиск

16 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

17 - 210 mbar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

різьбове

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ЗСК

Вхідний діаметр

DN40

Вихідний діаметр

DN40

при точності підтримання вихідного тиску ±5% від встановленого значення (АС5), м³/год

Вхідний тиск, bar	Вихідний тиск/колір пружини, mbar
Вхідний тиск, bar	20	30	50	100	200
0,1	160	160	100	-	-
0,3	300	320	220	200	160
0,5	400	420	320	280	280
0,6	440	460	340	320	320
0,7	480	500	380	340	360
0,8	500	500	400	380	380
0,9	550	550	440	400	420
1	550	600	460	420	440
2	850	900	700	650	700
3	1100	1100	900	850	900
4	1100	1100	1100	1100	1100
5	1100	1100	1100	1100	1100
10 - 16	1100	1100	1100	1100	1100

при точності підтримання вихідного тиску ±10% від встановленого значення (АС10), м³/год

Вхідний тиск, bar	Вихідний тиск/колір пружини, mbar
Вхідний тиск, bar	20	30	50	100	200
0,1	190	170	150	-	-
0,3	340	340	340	300	220
0,5	460	460	440	440	400
0,6	500	500	500	480	460
0,7	550	550	550	500	500
0,8	550	550	550	550	550
0,9	600	600	600	600	600
1	650	650	650	650	650
2	1000	1000	1000	1000	1000
3	1100	1100	1100	1100	1100
4	1100	1100	1100	1100	1100
5	1100	1100	1100	1100	1100
10 - 16	1100	1100	1100	1100	1100

Код пружини	Колір пружини	d	De	Lo	it	Вихідний тиск, mbar
20567075	жовтий	3,5	43	200	15,5	19 - 25
20567076	червоний	3,5	43	200	10,75	24 - 32
20567662	білий	4,5	43	160	11,0	27 - 53
20567663	фіолетовий	5,5	43	160	10,5	52 - 100
20567664	помаранчевий	6,5	43	160	10,5	90 - 210
