Name: Регулятор Dival 600BP + LA160BP DN25
Brand: Pietro Fiorentini
SKU: Dival 600BP DN25
Price: 120967 UAH
Availability: InStock

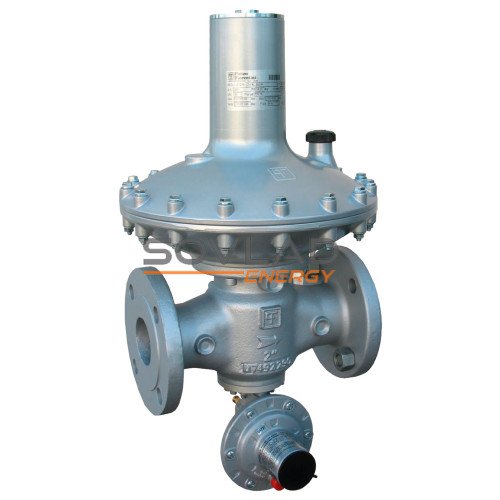

Регулятор Dival 600BP + LA160BP DN25

В закладки

До порівняння

Артикул Dival 600BP DN25

120 967.00 грн.

Кількість

+ -

Модель: Dival 600BP DN25

Короткі характеристики

Максимальний тиск: 20 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 13 ... 350 mbar
Клас точності: ±5% від встановленого значення Рвих ±10% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Dival600 (2.36MB)

Регулятор тиску газу Dival 600BP DN25, що випускається компанією Pietro Fiorentini, це регулятор прямої дії пружинного типу керований мембраною, навантаженою пружиною для зниження до низького тисків. Регулятор оснащений автоматичним запобіжним запірним клапаном типу LA і запобіжним скидним

Технічні характеристики

Максимальний тиск

20 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

13 ... 350 mbar

Клас точності

±5% від встановленого значення Рвих ±10% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ПСК

Вхідний діаметр

DN25

Вихідний діаметр

DN25

Максимальна пропускна здатність регулятора Dival 600 може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Dival600BP	Dival600TR
Коэффициент расхода K_G	283	331

Пропускна здатність при стандартних умовах регулятора Dival600BP DN25, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	20	50	75	100	150	200
0,1	60	75	75	-	-	-
0,2	95	90	90	75	80	-
0,3	115	120	110	105	95	85
0,4	145	145	145	130	125	120
0,5	170	160	175	150	150	145
0,75	215	215	220	210	200	205
1	260	275	270	250	260	250
1,5	340	330	360	330	350	350
2	430	450	420	420	450	410
4	580	650	550	600	600	550
5	680	780	750	700	700	700
8	820	850	750	700	700	700
10	920	780	750	700	700	700
12	650	750	750	700	700	700
16	550	750	750	700	700	700
18	400	775	750	700	700	700
20	380	800	750	700	700	700

Код пружини	Колір пружини	De	Lo	d	Вихідний тиск, mbar
2701345	жовтий	65	180	3,5	10 - 18
2701620	помаранчевий	65	180	4,0	15 - 30
2701860	червоний	65	180	4,5	25 - 49
2702190	зелений	65	180	5,0	40 - 75
2702370	чорний	65	180	5,5	62 - 120
2702540	синій	65	180	6,0	100 - 170
2702730	голубий	65	180	6,5	145 - 270
2702950	коричневий	65	180	7,0	230 - 350

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Регулятор Dival 600BP поставляється (за замовчуванням) з вбудованим запобіжним запірним пристроєм, який призначений для припинення подачі газу в разі відхилення Рвих від заданого значення. На регулятор діаметром DN 25 встановлюється клапан LA160. Запірний пристрій типу LA має дві регулювальні пружини для настройки спрацьовування по перевищенню вихідного тиску і по зниженню вихідного тиску

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470112RO	червоний	34	43	2,2	30 - 49
64470115GR	сірий	34	42	2,8	50 - 180

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код	Колір пружины	De	Lo	d	Диапазон спрацювання, mbar
64470024BI	білий	15	45	1,3	6 - 60

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Вбудований запобіжний скидний клапан

Регулятор Dival 600 оснащений вбудованим запобіжним скидним клапаном. У разі короткочасного підвищення вихідного тиску, яке може виникнути в результаті швидкої зміни витрати газу, відбувається відкривання скидного пристрою. Завдяки короткочасному скиданню надлишкового тиску не відбувається спрацьовування запобіжного запірного клапана і регулятор залишається в робочому стані
