- Максимальний тиск: 20 bar
- Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
- Вихідний тиск: 280 ... 4400 mbar
- Клас точності: ±5% від встановленого значення Рвих ±10% від встановленого значення Рвих
- Тип з'єднання: фланцеве
Нова Пошта
Безготівковий розрахунок з ПДВ
Накладений платіж (Нова пошта)

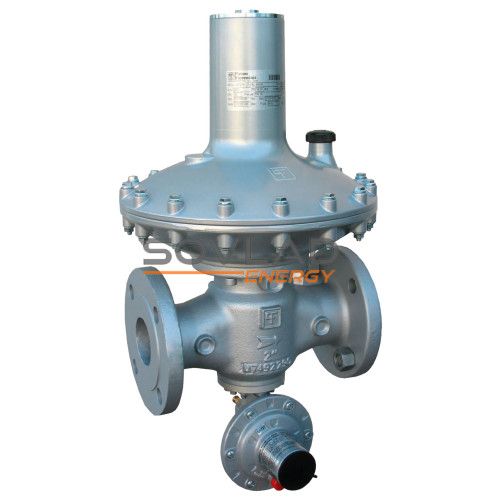

Регулятор тиску газу Dival 600TR DN25, що випускається компанією Pietro Fiorentini, це регулятор прямої дії пружинного типу керований мембраною, навантаженою пружиною для зниження до низького тисків. Регулятор оснащений автоматичним запобіжним запірним клапаном типу LA і запобіжним скидним |
Технічні характеристики
- для некритичних умов (якщо Pu < 2Pd) Q=KG√ Pd(Pu-Pd)
- для критичних умов (якщо Рu ≥ 2Рd) Q=KG×Pu/2
- КG - коефіцієнт витрати газу
- Рu - абсолютний вхідний тиск, bar
- Рd - абсолютний вихідний тиск, bar
|
Dival600BP | Dival600TR |
|---|---|---|
| Коэффициент расхода KG |
283 | 331 |
Пропускна здатність при стандартних умовах регулятора Dival600BP DN25, м3/ч
| Вхідний тиск, bar | Вихідний тиск, mbar | |||||
|---|---|---|---|---|---|---|
| 300 | 340 | 500 | 1000 | 2000 | 4200 | |
| 0,4 | 65 | 110 | - | - | - | - |
| 0,5 | 85 | 115 | 95 | - | - | - |
| 0,75 | 130 | 180 | 130 | - | - | - |
| 1 | 165 | 230 | 180 | 145 | - | - |
| 1,5 | 200 | 320 | 270 | 220 | - | - |
| 2 | 290 | 430 | 330 | 310 | 220 | - |
| 4 | 600 | 600 | 600 | 620 | 500 | 400 |
| 5 | 720 | 800 | 700 | 760 | 620 | 530 |
| 8 | 730 | 800 | 800 | 920 | 1000 | 900 |
| 10 | 750 | 800 | 870 | 1100 | 1400 | 1250 |
| 12 | 750 | 800 | 870 | 1100 | 1600 | 1450 |
| 16 | 750 | 800 | 870 | 1130 | 1800 | 2100 |
| 18 | 750 | 800 | 870 | 1130 | 1800 | 2300 |
| 20 | 750 | 800 | 870 | 1130 | 1800 | 2500 |
Код пружины |
Цвет пружины |
De | Lo | d | Выходное давление, mbar |
|---|---|---|---|---|---|
| 2702940 | блакитний | 65 | 150 | 7,0 | 0,28 - 0,72 |
| 2703125 | білий/жовтий | 65 | 150 | 7,5 | 0,59 - 1,0 |
| 2703325 | білий / оранжевий | 65 | 150 | 8,0 | 0,84 - 1,25 |
| 2703685 | білий / зелений | 65 | 150 | 9,0 | 1,05 - 2,3 |
| 2704180 | білий / чорний | 65 | 150 | 10,5 | 2,0 - 4,4 |
- De, мм - внешний диаметр пружины
- Lo, мм - высота пружины
- d, мм - диаметр проволоки
Регулятор Dival 600TR поставляється (за замовчуванням) з вбудованим запобіжним запірним пристроєм, який призначений для припинення подачі газу в разі відхилення Рвих від заданого значення. На регулятор діаметром DN 25 встановлюється клапан LA160. Запірний пристрій типу LA має дві регулювальні пружини для настройки спрацьовування по перевищенню вихідного тиску і по зниженню вихідного тиску
Діапазон настройки спрацювання ЗЗК при перевищенні вихідного тиску
| Код | Колір пружини | De | Lo | d | Діапазон спрацювання, mbar |
|---|---|---|---|---|---|
| 64470116GI | жовтий | 34 | 40 | 3,2 | 250 - 549 |
| 64470051BI | білий | 34 | 52 | 3,2 | 550 - 849 |
| 64470057BL | синій | 34 | 50 | 3,5 | 850 - 1399 |
| 64470058AR | помаранчевий | 34 | 50 | 4,0 | 1400 - 2499 |
| 64470059AZ | блакитний | 34 | 50 | 4,5 | 2500 - 3999 |
| 64470060NE | чорний | 34 | 48 | 5,0 | 4000 - 5500 |
Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску
| Код | Колір пружины | De | Lo | d | Диапазон спрацювання, mbar |
|---|---|---|---|---|---|
| 64470038GI | жовтий | 15 | 40 | 2,0 | 100 - 499 |
| 64470045MA | коричневий | 15,3 | 41 | 2,4 | 500 - 999 |
| 64470046BL | синій | 15 | 40 | 3,0 | 1000 - 1999 |
| 64470149NE | чорний | 15 | 43 | 3,2 | 2000 - 3500 |
- De, мм - зовнішний діаметр пружини
- Lo, мм - висота пружини
- d, мм - діаметр проволоки
Вбудований запобіжний скидний клапан
Регулятор Dival 600 оснащений вбудованим запобіжним скидним клапаном. У разі короткочасного підвищення вихідного тиску, яке може виникнути в результаті швидкої зміни витрати газу, відбувається відкривання скидного пристрою. Завдяки короткочасному скиданню надлишкового тиску не відбувається спрацьовування запобіжного запірного клапана і регулятор залишається в робочому стані
| S | A | B | B1 | D | E | F | M | N | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 183 | 145 | 343 | 433 | 280 | 215 | 200 | Rp 1/4" | Rp 1/4" | 16 |
