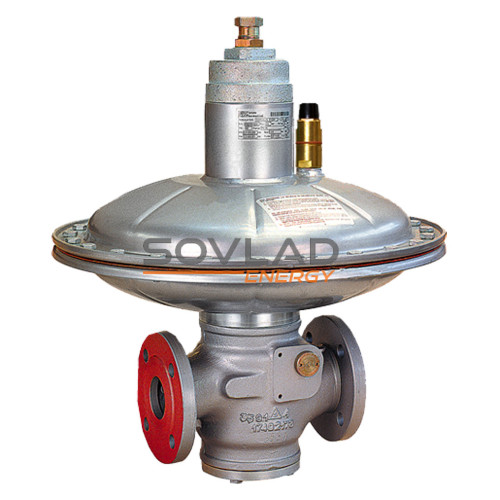

Name: Регулятор Norval DN65 + SN...
Brand: Pietro Fiorentini
SKU: Norval DN65+SN
Price: 285304 UAH
Availability: InStock

Регулятор Norval DN65 + SN...

В закладки

До порівняння

Артикул Norval DN65+SN

285 304.00 грн.

Кількість

+ -

Модель: Norval DN65+SN

Короткі характеристики

Максимальний тиск: 16 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 10 ... 80 mbar (головка Ø630); 80 ... 530 mbar (головка Ø495); 470 ... 2800 mbar (головка Ø375); 900 ... 4400 mbar (головка Ø375TR)
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Norval (1.62MB)

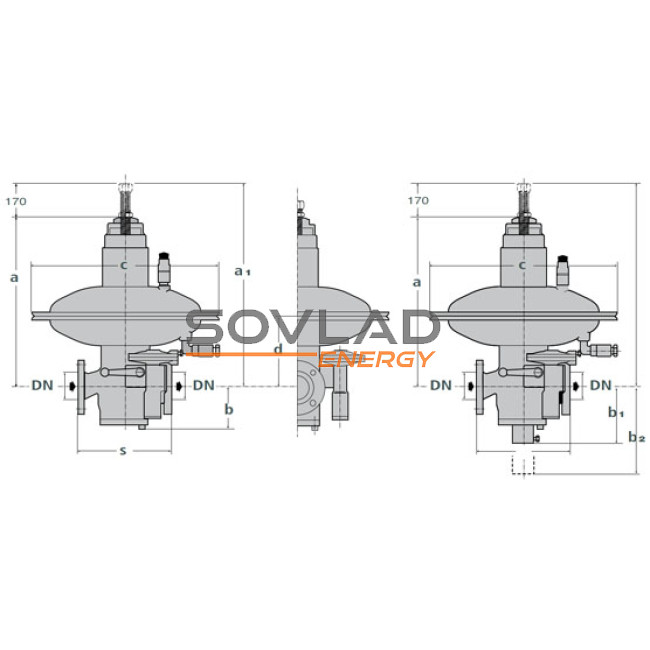

Регулятор тиску газу Norval DN65 це регулятор пружинного типу з контролем вихідного тиску за допомогою відбору зовнішнього імпульсу. Регулятори тиску газу серії Norval забезпечені керуючою головкою для зниження до низького (Ø630 и 495), середнього (Ø375) і високих (Ø375TR) тисків. Регулятори Norval (Pietro Fiorentini) забезпечені автоматичним запобіжним запірним клапаном SN

Технічні характеристики

Максимальний тиск

16 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

10 ... 80 mbar (головка Ø630); 80 ... 530 mbar (головка Ø495); 470 ... 2800 mbar (головка Ø375); 900 ... 4400 mbar (головка Ø375TR)

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне

Пристрої безпеки

ЗЗК при перевищенні Рвих ЗЗК при зниженні Рвих

Вхідний діаметр

DN65

Вихідний діаметр

DN65

Максимальна пропускна здатність регулятора Norval може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Norval DN65
Коєфіцієнт витрати K_G	2356

Пропускна здатність при стандартних умовах регулятора Norval DN65, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	20	50	80	100	300	500	750	1000	1500	2000	3000	4400
0,2	900	800	750	700	-	-	-	-	-	-	-	-
0,3	1100	1050	1000	1000	-	-	-	-	-	-	-	-
0,5	1400	1450	1400	1400	1050	-	-	-	-	-	-	-
0,75	1600	1800	1800	1800	1600	1150	-	-	-	-	-	-
1,0	1800	2100	2100	2100	2050	1800	1250	-	-	-	-	-
1,5	2000	2800	2800	2600	2600	2600	2400	1900	-	-	-	-
2,0	2100	3200	3300	3000	3000	3000	3200	2900	2350	-	-	-
4,0	2200	3500	3800	3200	4000	5700	5500	5500	5500	5200	4000	-
6,0	2300	3600	4000	3400	4500	7000	7000	7000	7500	7800	7000	6000
8,0	2400	3700	4100	3400	4800	7300	7500	9000	9500	10000	9000	9000
10	2500	3800	4200	3600	5000	7300	8000	10000	10000	12000	11000	11000
13	2600	3900	4400	3800	6000	7300	8400	10000	10500	12000	13000	13000
16	2700	4000	4500	4000	6200	7300	8400	10000	11000	12000	17000	18000

Код пружини	Колір пружини	Характеристики пружин*			Вихідний тиск
		Характеристики пружин*			Norval 630	Norval 495	Norval 375	Norval 375TR
		De	Lo	d	mbar	mbar	bar	bar
2701623	білий	85	350	4,0	7,5 - 9,5	-	-	-
2701700	жовтий			4,2	8,5 - 11	-	-	-
2701863	помаранчевий			4,5	10 - 13	-	-	-
2701966	червоний			4,8	11 - 16	-	-	-
2702205	зелений			5,0	12 - 17	-	-	-
2702385	черний			5,5	15 - 21	-	-	-
2702565	синій			6,0	19 - 27	-	-	-
2702755	білий		300	6,5	21 - 36	-	-	-
2702975	жовтий			7,0	28 - 48	75 - 85	-	-
2703175	помаранчевий			7,5	43 - 63	80 - 110	-	-
2703360	червоний			8,0	53 - 80	95 - 135	-	-
2703525	зелений			8,5	-	125 - 170	-	-
2703745	чорний			9,0	-	150 - 220	-	-
2703895	синій			9,5	-	170 - 260	-	-
2704062	коричневий			10	-	230 - 340	0,47 - 0,72	-
2704400	блакитний			11	-	300 - 460	0,68 - 0,95	-
2704515	білий/жовтий			11,5	-	400 - 530	-	-
2704390	зелений		260	11	-	-	-	0,9 - 1,6
2704615	синій			12	-	-	0,9 - 1,4	1,45 - 2,4
2704820	фіолетовий			13	-	-	1,2 - 1,8	2,1 - 3,15
2705010	блакитний			15	-	-	1,7 - 2,8	3,0 - 4,4

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код пружини	Колір пружини	Характеристики пружин*			Діапазон настройки
		Характеристики пружин*			I-N	I-N/TR
		De	Lo	d	mbar	mbar
2700680	коричневий	35	60	2,3	25 - 40	-
2700830	червоний/чорний	35	60	2,5	30 - 75	-
2700920	білий/жовтий	35	60	2,8	60 - 115	-
2701040	білий/помаранчевий	35	60	3,0	85 - 170	-
2701260	білий	35	60	3,5	150 - 295	650 - 1035
2701530	жовтий	35	60	4,0	285 - 600	1000 - 2000
2701790	жовтий/чорний	35	60	4,5	560 - 950	1920 - 3250
2702070	помаранчевий	35	60	5,0	800 - 1100	3000 - 3800
2703525	білий/червоний	35	60	5,5	-	3700 - 5500

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код пружини	Колір пружини	Характеристики пружин*			Діапазон настройки
		Характеристики пружин*			I-N	I-N/TR
		De	Lo	d	mbar	mbar
2700338	білий	15	60	1,3	10 - 28	-
2700377	жовтий	15	60	1,5	22 - 49	-
2700464	помаранчевий	15	60	1,7	40 - 105	-
2700513	червоний	15	60	2,0	80 - 135	200 - 440
2700713	зелений	15	60	2,3	110 - 205	360 - 650
2700750	чорний	15	60	2,5	195 - 520	550 - 1600
2700975	коричневий	15	60	3,0	460 - 900	1500 - 3100
