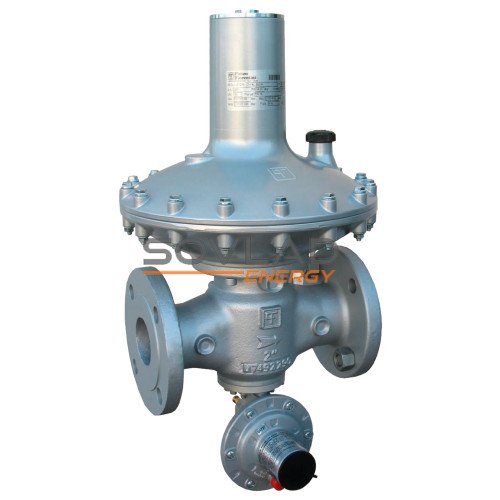

Name: Регулятор Dival 600MP + LA250MP DN50
Brand: Pietro Fiorentini
SKU: Dival 600MP DN50
Price: 141677 UAH
Availability: InStock

Регулятор Dival 600MP + LA250MP DN50

В закладки

До порівняння

Артикул Dival 600MP DN50

141 677.00 грн.

Кількість

+ -

Модель: Dival 600MP DN50

Короткі характеристики

Максимальний тиск: 20 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 75 ... 350 mbar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Dival600 (2.36MB)

Регулятор тиску газу Dival 600MP DN50, що випускається компанією Pietro Fiorentini, це регулятор прямої дії пружинного типу керований мембраною, навантаженою пружиною для зниження до середнього тиску. Регулятор оснащений автоматичним запобіжним запірним клапаном типу LA і запобіжним скидним

Технічні характеристики

Максимальний тиск

20 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

75 ... 350 mbar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ПСК

Вхідний діаметр

DN50

Вихідний діаметр

DN50

Максимальна пропускна здатність регулятора Dival 600 може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Dival600BP	Dival600MP	Dival600TR
Коєфіцієнт витрати K_G	685	685	727

Пропускна здатність при стандартних умовах регулятора Dival600MP DN50, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	100	150	200	300
0,2	250	230	-	-
0,3	320	240	120	-
0,4	390	300	220	180
0,5	450	430	350	230
0,75	480	580	500	360
1	700	700	600	480
1,5	1000	950	800	620
2	1100	1200	1000	750
4	1500	2100	1700	1800
5	2200	2500	2000	2000
8	2200	2500	2250	2300
10	2200	2600	2500	2500
12	2200	2650	2500	2500
16	2200	2700	2500	2500
18	2200	2700	2500	2500
20	2200	2700	2500	2500

Код пружини	Колір пружини	De	Lo	d	Вихідний тиск, mbar
2702370	чорний	65	180	5,5	75 - 120
2702540	синій	65	180	6,0	100 - 170
2702730	блакитний	65	180	6,5	145 - 270
2702950	коричневий	65	180	7,0	230 - 350

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Регулятор Dival 600MP поставляється (за замовчуванням) з вбудованим запобіжним запірним пристроєм, який призначений для припинення подачі газу в разі відхилення Рвих від заданого значення. На регулятор діаметром DN 40 встановлюється клапан LA250. Запірний пристрій типу LA має дві регулювальні пружини для настройки спрацьовування по перевищенню вихідного тиску і по зниженню вихідного тиску

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470115GR	сірий	34	42	2,8	140 - 179
64470116GI	жовтий	34	40	3,2	180 - 279
64470051BI	білий	34	52	3,2	280 - 450

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код	Колір пружины	De	Lo	d	Диапазон спрацювання, mbar
64470024BI	білий	15	45	1,3	10 - 59
64470038GI	жовтий	15	40	2,0	60 - 240

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Вбудований запобіжний скидний клапан

Регулятор Dival 600 оснащений вбудованим запобіжним скидним клапаном. У разі короткочасного підвищення вихідного тиску, яке може виникнути в результаті швидкої зміни витрати газу, відбувається відкривання скидного пристрою. Завдяки короткочасному скиданню надлишкового тиску не відбувається спрацьовування запобіжного запірного клапана і регулятор залишається в робочому стані
