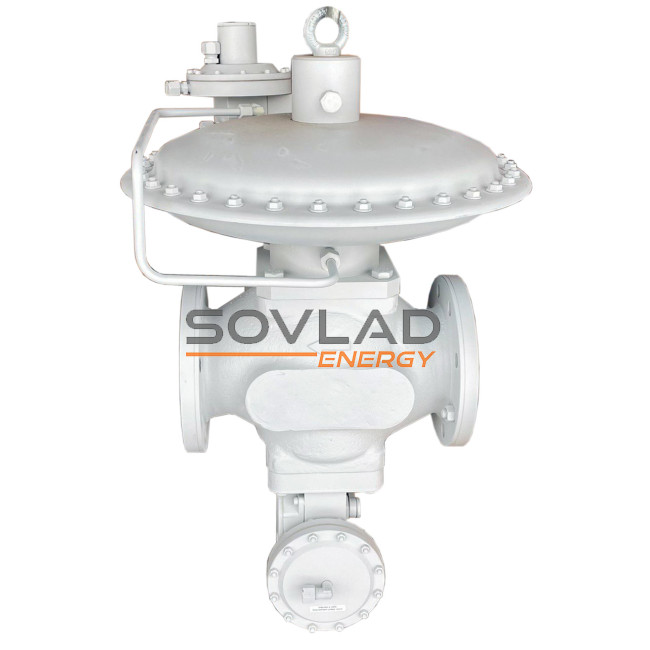

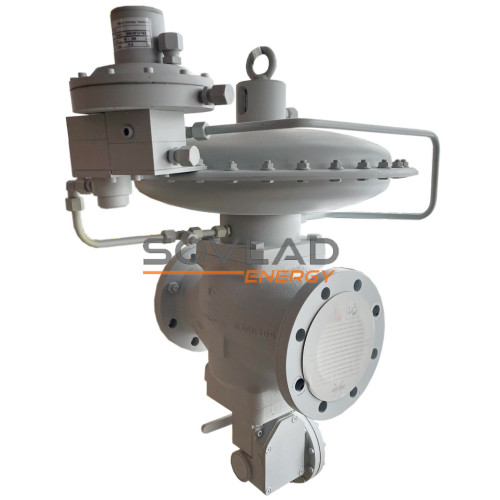

Name: Регулятор RBE4712 DN80 ЗЗК8600
Brand: Dresser Actaris Gas
SKU: RBE4712 DN80 ПЗК8600
Price: 323160 UAH
Availability: InStock

Регулятор RBE4712 DN80 ЗЗК8600

В закладки

До порівняння

Артикул RBE4712 DN80 ПЗК8600

333 155.00 грн.

323 160.00 грн.

Кількість

+ -

Модель: RBE4712 DN80 ПЗК8600

Короткі характеристики

Максимальний тиск: 25 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 5 - 280 mbar
Клас точності: ±2,5% при Рвих 10-100 mbar; ±1% при Рвих > 100 mbar
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Dresser Actaris Gas

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Доставка:

Нова Пошта

Паспорт на регулятор RB4700 (1.25MB)

Регулятор тиску газу RBE4712 DN80 – регулятор керований пілотом з інтегрованим монітором (дублюючим регулятором), який також керується пілотом, із вбудованим запобіжно-запірним клапаном (ЗЗК). ЗЗК за перевищенням спрацьовує при підвищенні вихідного тиску понад задане значення, ЗЗК зі зниження тиску спрацьовує при зниженні вихідного тиску нижче встановленого значення.

Після спрацювання ЗЗК регулятор закривається і запустити його можна лише вручну, перезапустивши ЗЗК.

Збалансована компенсаційна система забезпечує сталість вихідного тиску при вхідному, що змінюється. Це дозволяє використовувати ті самі регулятори на різних вхідних тисках

Технічні характеристики

Максимальний тиск

25 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

5 - 280 mbar

Клас точності

±2,5% при Рвих 10-100 mbar; ±1% при Рвих > 100 mbar

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых

Вхідний діаметр

DN80

Вихідний діаметр

DN80

Максимальна пропускна (м³/ч) здатність розраховується за формулами:

для критичних умов, якщо Р_вх/Р_вих ≤ 2

Q=3700×√Pвих×(Pвх-Pвих)

або

для не критичних умов, якщо Р_вх/Р_вих > 2

Q=3700×(Р_вх/2)

где,

Q - пропускна здатність регулятора, м³/ч
3700 - коєфіцієнт витрати
Р_вх - абсолютний вхідний тиск, bar
Р_вих - абсолютний вихідний тиск, bar

При визначенні пропускної здатності за наведеними вище формулами Ви отримуєте повну пропускну здатність регулятора без урахування падіння тиску на виході! Пропускна здатність при дотриманні класу точності АС5 буде на 30% менше отриманої при розрахунку

Тип пілота	Код пружини	d	De	Lo	it	Вихідний тиск, mbar
TF511	20565125	2,5	35	50	6	5 - 25
TF511	20565126	3,0	35	50	6	20 - 68
TF511	20565127	3,5	35	50	6	40 - 140
TF511	20565128	4,0	35	50	6	80 - 280

* Характеристики пружин:

d, мм – діаметр дроту;
De, мм – зовнішній діаметр пружини;
Lo, мм – висота пружини;
It, – кількість витків

Діапазон налаштування спрацювання ЗЗК при перевищенні вихідного тиску

Код пружини	Колір пружини	d	De	Lo	it	Діапазон спрацювання ЗЗК, mbar
20565233	жовтий	2,2	35	60	7	28 - 65
20565234	червоний	2,5	35	60	7	45 - 100
20565330	білий	2,7	35	60	7	80 - 140
20565331	синій	3,0	35	60	7	100 - 240
20565332	помаранчевий	3,5	35	60	7	190 - 350
20565333	коричневий	4	35	60	7	350 - 700
20565334	зелений	4,2	35	60	7	450 - 800
20565430	чорний	4,5	35	60	7	600 - 1000
20565431	сірий	5	35	60	7	950 - 1300

Діапазон налаштування спрацювання ЗЗК при зниженні вихідного тиску

Код пружини	Колір пружини	d	De	Lo	it	Діапазон спрацювання ЗЗК, mbar
20561124	білий	1,2	15	40	10	5 - 18
20561221	синій	1,5	15	40	10	10 - 55
20561222	помаранчевий	1,7	15	40	10	30 - 75
20561223	коричневий	2	15	40	10	60 - 150
20561224	зелений	2,5	15	40	10	100 - 250
