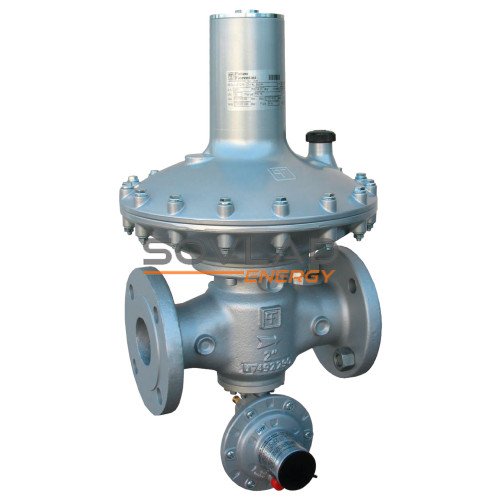

Регулятор Dival 600BP + LA250BP DN40

В закладки

До порівняння

Артикул Dival 600BP DN40

129 913.00 грн.

Кількість

+ -

Модель: Dival 600BP DN40

Короткі характеристики

Максимальний тиск: 20 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 13 ... 90 mbar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Dival600 (2.36MB)

Регулятор тиску газу Dival 600BP DN40, що випускається компанією Pietro Fiorentini, це регулятор прямої дії пружинного типу керований мембраною, навантаженою пружиною для зниження до низького тисків. Регулятор оснащений автоматичним запобіжним запірним клапаном типу LA і запобіжним скидним

Технічні характеристики

Максимальний тиск

20 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

13 ... 90 mbar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ПСК

Вхідний діаметр

DN40

Вихідний діаметр

DN40

Максимальна пропускна здатність регулятора Dival 600 може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Dival600BP	Dival600MP	Dival600TR
Коєфіцієнт витрати K_G	685	685	727

Пропускна здатність при стандартних умовах регулятора Dival600BP DN40, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	20	50	75
0,1	160	200	210
0,2	190	240	230
0,3	250	300	250
0,4	300	380	300
0,5	440	430	350
0,75	560	550	460
1	670	670	560
1,5	800	900	800
2	1100	1100	1100
4	1300	1450	1500
5	1600	1600	1800
8	1600	1700	1800
10	1600	1800	1800
12	1000	1800	1800
16	800	1800	1800
18	700	1800	1800
20	600	1800	1800

Код пружини	Колір пружини	De	Lo	d	Вихідний тиск, mbar
2701345	жовтий	65	180	3,5	10 - 18
2701620	помаранчевий	65	180	4,0	15 - 30
2701860	червоний	65	180	4,5	25 - 49
2702190	зелений	65	180	5,0	40 - 75
2702370	чорний	65	180	5,5	62 - 90

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Регулятор Dival 600BP поставляється (за замовчуванням) з вбудованим запобіжним запірним пристроєм, який призначений для припинення подачі газу в разі відхилення Рвих від заданого значення. На регулятор діаметром DN 40 встановлюється клапан LA250. Запірний пристрій типу LA має дві регулювальні пружини для настройки спрацьовування по перевищенню вихідного тиску і по зниженню вихідного тиску

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470112RO	червоний	34	43	2,2	30 - 49
64470115GR	сірий	34	42	2,8	50 - 180

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код	Колір пружины	De	Lo	d	Диапазон спрацювання, mbar
64470024BI	білий	15	45	1,3	6 - 60

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Вбудований запобіжний скидний клапан

Регулятор Dival 600 оснащений вбудованим запобіжним скидним клапаном. У разі короткочасного підвищення вихідного тиску, яке може виникнути в результаті швидкої зміни витрати газу, відбувається відкривання скидного пристрою. Завдяки короткочасному скиданню надлишкового тиску не відбувається спрацьовування запобіжного запірного клапана і регулятор залишається в робочому стані
