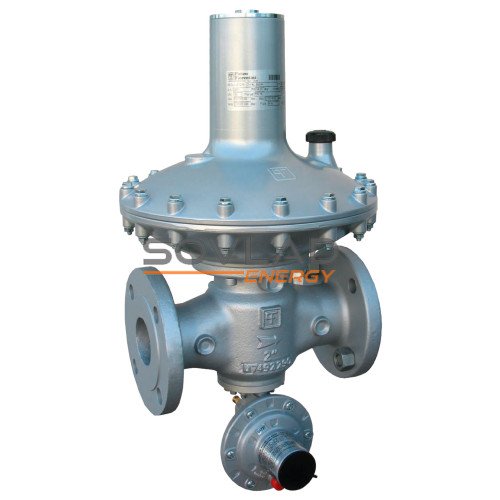

Name: Регулятор Dival 600BP + LA250BP DN50
Brand: Pietro Fiorentini
SKU: Dival 600BP DN50
Price: 139578 UAH
Availability: InStock

Регулятор Dival 600BP + LA250BP DN50

В закладки

До порівняння

Артикул Dival 600BP DN50

139 578.00 грн.

Кількість

+ -

Модель: Dival 600BP DN50

Короткі характеристики

Максимальний тиск: 20 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 13 ... 90 mbar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Dival600 (2.36MB)

Регулятор тиску газу Dival 600BP DN50, що випускається компанією Pietro Fiorentini, це регулятор прямої дії пружинного типу керований мембраною, навантаженою пружиною для зниження до низького тисків. Регулятор оснащений автоматичним запобіжним запірним клапаном типу LA і запобіжним скидним

Технічні характеристики

Максимальний тиск

20 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

13 ... 90 mbar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых ПСК

Вхідний діаметр

DN50

Вихідний діаметр

DN50

Максимальна пропускна здатність регулятора Dival 600 може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Dival600BP	Dival600MP	Dival600TR
Коєфіцієнт витрати K_G	685	685	727

Пропускна здатність при стандартних умовах регулятора Dival600BP DN50, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	20	50	75
0,1	170	160	200
0,2	220	280	240
0,3	350	370	320
0,4	440	400	400
0,5	520	500	450
0,75	600	550	600
1	800	750	700
1,5	850	850	900
2	1125	1500	1400
4	920	1750	1700
5	960	1900	2000
8	960	2000	2000
10	1000	2000	2000
12	700	2000	2000
16	650	2000	2000
18	630	2000	2000
20	600	2000	2000

Код пружини	Колір пружини	De	Lo	d	Вихідний тиск, mbar
2701345	жовтий	65	180	3,5	10 - 18
2701620	помаранчевий	65	180	4,0	15 - 30
2701860	червоний	65	180	4,5	25 - 49
2702190	зелений	65	180	5,0	40 - 75
2702370	чорний	65	180	5,5	62 - 90

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Регулятор Dival 600BP поставляється (за замовчуванням) з вбудованим запобіжним запірним пристроєм, який призначений для припинення подачі газу в разі відхилення Рвих від заданого значення. На регулятор діаметром DN 40 встановлюється клапан LA250. Запірний пристрій типу LA має дві регулювальні пружини для настройки спрацьовування по перевищенню вихідного тиску і по зниженню вихідного тиску

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код	Колір пружини	De	Lo	d	Діапазон спрацювання, mbar
64470112RO	червоний	34	43	2,2	30 - 49
64470115GR	сірий	34	42	2,8	50 - 180

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код	Колір пружины	De	Lo	d	Диапазон спрацювання, mbar
64470024BI	білий	15	45	1,3	6 - 60

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Вбудований запобіжний скидний клапан

Регулятор Dival 600 оснащений вбудованим запобіжним скидним клапаном. У разі короткочасного підвищення вихідного тиску, яке може виникнути в результаті швидкої зміни витрати газу, відбувається відкривання скидного пристрою. Завдяки короткочасному скиданню надлишкового тиску не відбувається спрацьовування запобіжного запірного клапана і регулятор залишається в робочому стані
