Name: Регулятор Norval DN80 + SN...
Brand: Pietro Fiorentini
SKU: Norval DN80+SN
Price: 296813 UAH
Availability: InStock

Регулятор Norval DN80 + SN...

В закладки

До порівняння

Артикул Norval DN80+SN

296 813.00 грн.

Кількість

+ -

Модель: Norval DN80+SN

Короткі характеристики

Максимальний тиск: 16 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 10 ... 80 mbar (головка Ø630); 80 ... 530 mbar (головка Ø495); 470 ... 2800 mbar (головка Ø375); 900 ... 4400 mbar (головка Ø375TR)
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: фланцеве

Всі характеристики

Усі товари бренду
Pietro Fiorentini

Доставка:

Нова Пошта

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Паспорт на регулятор Norval (1.62MB)

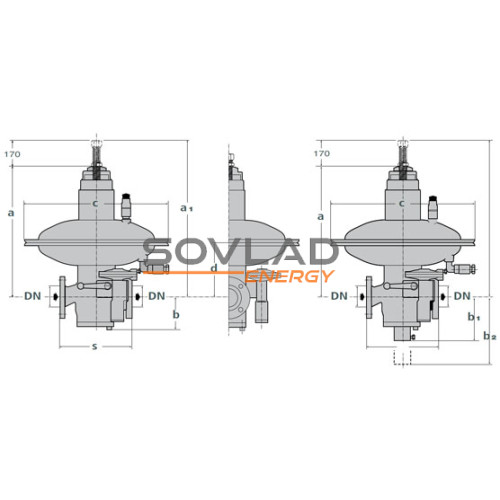

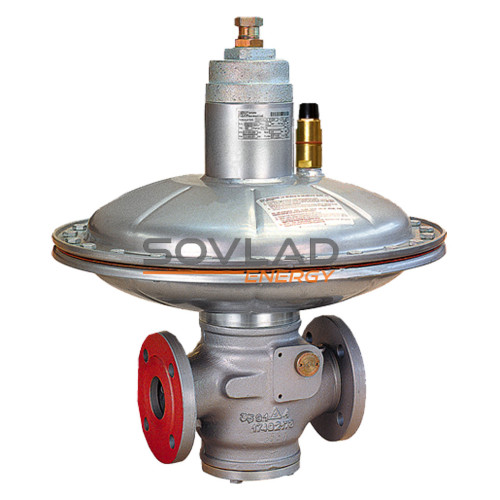

Регулятор тиску газу Norval DN80 це регулятор пружинного типу з контролем вихідного тиску за допомогою відбору зовнішнього імпульсу. Регулятори тиску газу серії Norval забезпечені керуючою головкою для зниження до низького (Ø630 и 495), середнього (Ø375) і високих (Ø375TR) тисків. Регулятори Norval (Pietro Fiorentini) забезпечені автоматичним запобіжним запірним клапаном SN

Технічні характеристики

Максимальний тиск

16 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

10 ... 80 mbar (головка Ø630); 80 ... 530 mbar (головка Ø495); 470 ... 2800 mbar (головка Ø375); 900 ... 4400 mbar (головка Ø375TR)

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

фланцеве

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне

Пристрої безпеки

ЗЗК при перевищенні Рвих ЗЗК при зниженні Рвих

Вхідний діаметр

DN80

Вихідний діаметр

DN80

Максимальна пропускна здатність регулятора Norval може бути розрахована за формулами:

для некритичних умов (якщо P_u < 2P_d) Q=K_G√ Pd(Pu-Pd)
для критичних умов (якщо Р_u ≥ 2Р_d) Q=K_G×P_u/2

де,

К_G - коефіцієнт витрати газу
Р_u - абсолютний вхідний тиск, bar
Р_d - абсолютний вихідний тиск, bar

	Norval DN80
Коєфіцієнт витрати K_G	3571

Пропускна здатність при стандартних умовах регулятора Norval DN80, м³/ч

Вхідний тиск, bar	Вихідний тиск, mbar
Вхідний тиск, bar	20	50	80	100	300	500	750	1000	1500	2000	3000	4400
0,2	1350	1200	1150	1100	-	-	-	-	-	-	-	-
0,3	1700	1600	1500	1500	-	-	-	-	-	-	-	-
0,5	2200	2200	2150	2150	1600	-	-	-	-	-	-	-
0,75	2500	2800	2700	2700	2400	1750	-	-	-	-	-	-
1,0	2900	3300	3000	3000	3100	2700	1900	-	-	-	-	-
1,5	3700	4300	4000	4000	4100	3950	3500	2900	-	-	-	-
2,0	5000	5100	5100	4600	5200	5000	4500	4300	3600	-	-	-
4,0	5000	6000	5500	5400	7400	8700	7500	8000	8200	8000	6100	-
6,0	5000	6500	5700	5600	8200	11000	10000	10500	12000	12000	10000	9500
8,0	3000	6500	6000	5100	9400	11000	11000	13000	14000	15000	15000	14500
10	3000	6500	6100	5300	9400	11000	12000	15200	16000	19000	18000	19000
13	3000	6500	6200	5500	9400	11000	12700	15200	16000	20000	22000	22000
16	3000	6500	6300	5700	9400	11000	12700	15200	16000	20000	25000	25000

Код пружини	Колір пружини	Характеристики пружин*			Вихідний тиск
		Характеристики пружин*			Norval 630	Norval 495	Norval 375	Norval 375TR
		De	Lo	d	mbar	mbar	bar	bar
2701623	білий	85	350	4,0	7,5 - 9,5	-	-	-
2701700	жовтий			4,2	8,5 - 11	-	-	-
2701863	помаранчевий			4,5	10 - 13	-	-	-
2701966	червоний			4,8	11 - 16	-	-	-
2702205	зелений			5,0	12 - 17	-	-	-
2702385	черний			5,5	15 - 21	-	-	-
2702565	синій			6,0	19 - 27	-	-	-
2702755	білий		300	6,5	21 - 36	-	-	-
2702975	жовтий			7,0	28 - 48	75 - 85	-	-
2703175	помаранчевий			7,5	43 - 63	80 - 110	-	-
2703360	червоний			8,0	53 - 80	95 - 135	-	-
2703525	зелений			8,5	-	125 - 170	-	-
2703745	чорний			9,0	-	150 - 220	-	-
2703895	синій			9,5	-	170 - 260	-	-
2704062	коричневий			10	-	230 - 340	0,47 - 0,72	-
2704400	блакитний			11	-	300 - 460	0,68 - 0,95	-
2704515	білий/жовтий			11,5	-	400 - 530	-	-
2704390	зелений		260	11	-	-	-	0,9 - 1,6
2704615	синій			12	-	-	0,9 - 1,4	1,45 - 2,4
2704820	фіолетовий			13	-	-	1,2 - 1,8	2,1 - 3,15
2705010	блакитний			15	-	-	1,7 - 2,8	3,0 - 4,4

De, мм - зовнішний діаметр пружини
Lo, мм - висота пружини
d, мм - діаметр проволоки

Діпазон настройки спрацювання ЗЗК при перевищенні виходного тиску

Код пружини	Колір пружини	Характеристики пружин*			Діапазон настройки
		Характеристики пружин*			I-N	I-N/TR
		De	Lo	d	mbar	mbar
2700680	коричневий	35	60	2,3	25 - 40	-
2700830	червоний/чорний	35	60	2,5	30 - 75	-
2700920	білий/жовтий	35	60	2,8	60 - 115	-
2701040	білий/помаранчевий	35	60	3,0	85 - 170	-
2701260	білий	35	60	3,5	150 - 295	650 - 1035
2701530	жовтий	35	60	4,0	285 - 600	1000 - 2000
2701790	жовтий/чорний	35	60	4,5	560 - 950	1920 - 3250
2702070	помаранчевий	35	60	5,0	800 - 1100	3000 - 3800
2703525	білий/червоний	35	60	5,5	-	3700 - 5500

Діапазон настройки спрацювання ЗЗК при зниженні виходного тиску

Код пружини	Колір пружини	Характеристики пружин*			Діапазон настройки
		Характеристики пружин*			I-N	I-N/TR
		De	Lo	d	mbar	mbar
2700338	білий	15	60	1,3	10 - 28	-
2700377	жовтий	15	60	1,5	22 - 49	-
2700464	помаранчевий	15	60	1,7	40 - 105	-
2700513	червоний	15	60	2,0	80 - 135	200 - 440
2700713	зелений	15	60	2,3	110 - 205	360 - 650
2700750	чорний	15	60	2,5	195 - 520	550 - 1600
2700975	коричневий	15	60	3,0	460 - 900	1500 - 3100
