44 340.00 грн.
+
-

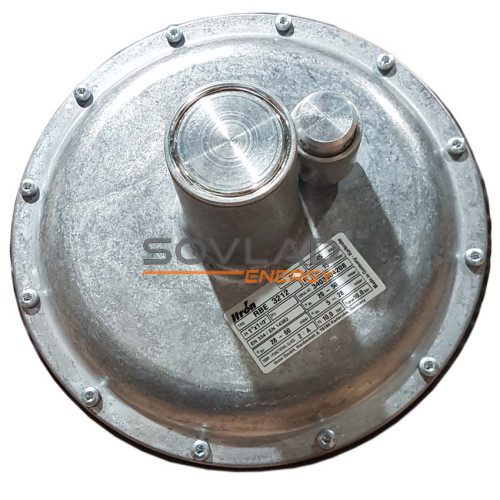

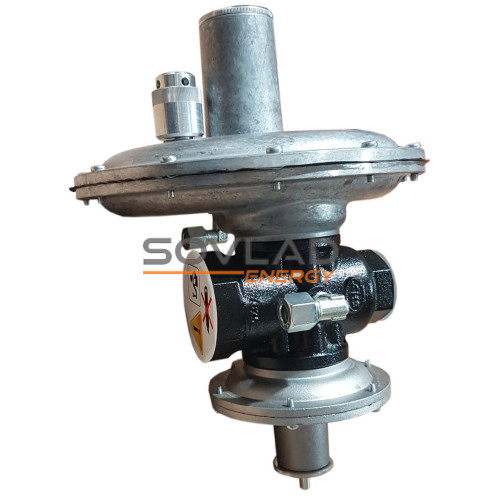

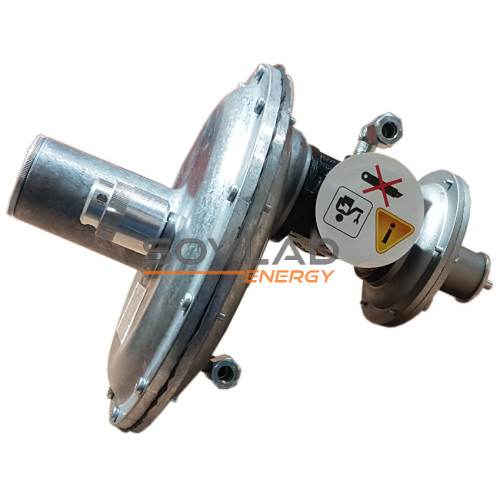

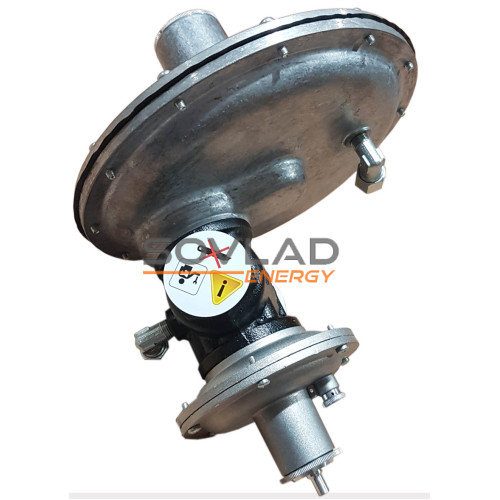

Модель: RBE3212R
Короткі характеристики
- Максимальний тиск: 10 bar
- Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
- Вихідний тиск: 5 ... 160 mbar
- Клас точності: ±5% від встановленого значення Рвих
- Тип з'єднання: різбове
Доставка:
Нова Пошта
Оплата:
Безготівковий розрахунок з ПДВ
Накладений платіж (Нова пошта)
RBE 3212R - модернізована версія регулятора RBE3212 зі збільшеною пропускною спроможністю
RBE 3212R - пружинні регулятори прямої дії (важільного типу), з вбудованим запобіжно-скидним (ЗСК) і двома запобіжно-запірними клапанами (ЗЗК)
ЗЗК спрацьовує при підвищенні або зниженні вихідного тиску понад встановлене значення. Після спрацювання ЗЗК залишається закритим і запустити його можна тільки вручну
Наявність ЗСК дозволяє уникнути спрацювання ЗЗК при температурному розширенні і коливанні вихідного тиску
Система компенсації забезпечує стабільність вихідного тиску при зміні вхідного. Регулятор обладнано вхідним фільтром (ступінь фільтрації = 0,5 мм)
Технічні характеристики
Максимальний тиск
10 bar
Робоче середовище
природний газ, пропан, бутан, повітря,
азот або будь-який інший неагресивний газ
Вихідний тиск
5 ... 160 mbar
Клас точності
±5% від встановленого значення Рвих
Тип з'єднання
різбове
Діапазон робочих температур
мінус 30 ... 60°С
Монтажне положення
горизонтальне та вертикальне
Пристрої безпеки
ПЗК у перевищенні Рвых
ПЗК зі зниження Рвых
ПСК
Вхідний діаметр
DN25
Вихідний діаметр
DN40
| Вхідний тиск, bar | Вихідний тиск, mbar | |||
|---|---|---|---|---|
| 20 | 50 | 100 | 150 | |
| 0,14 | 92 | 91 | 70 | - |
| 0,35 | 160 | 150 | 160 | 150 |
| 0,5 | 190 | 200 | 190 | 190 |
| 0,7 | 260 | 250 | 250 | 260 |
| 1,0 | 330 | 330 | 320 | 320 |
| 1,5 | 390 | 430 | 420 | 420 |
| 2 | 530 | 490 | 480 | 520 |
| 4 | 900 | 920 | 700 | 790 |
| 7 | 1200 | 1400 | 830 | 1200 |
| 10 | 840 | 1900 | 890 | 1000 |
Код пружини |
d | De | Lo | it | Вихідний тиск, mbar |
|---|---|---|---|---|---|
| 20565166 | 1,8 | 35 | 155 | 10 | 7 - 12 |
| 20565168 | 2,2 | 35 | 155 | 13 | 14 - 25 |
| 20565155 | 2,7 | 35 | 120 | 11 | 20 - 50 |
| 20565156 | 3 | 35 | 120 | 11,5 | 28 - 70 |
| 20565150 | 3,5 | 35 | 100 | 9,5 | 20 - 110 |
| 20565151 | 4 | 35 | 100 | 10,8 | 30 - 160 |
- d, мм – діаметр дроту;
- De, мм – зовнішній діаметр пружини;
- Lo, мм – висота пружини;
- It, – кількість витків
Діапазон налаштування спрацювання ЗЗК при перевищенні вихідного тиску
| Код пружини | d | De | Lo | it | Діапазон спрацювання ЗЗК, mbar |
|---|---|---|---|---|---|
| 20563022 | 1,5 | 25 | 35 | 5,5 | 28 - 60 |
| 20563023 | 1,7 | 25 | 35 | 5,5 | 45 - 90 |
| 20563014 | 1,9 | 25 | 35 | 5,5 | 70 - 130 |
| 20563124 | 2,2 | 25 | 35 | 5,5 | 120 - 220 |
| 20563121 | 2,5 | 25 | 35 | 5,5 | 220 - 400 |
Діапазон налаштування спрацювання ЗЗК при зниженні вихідного тиску
| Код пружини | d | De | Lo | it | Діапазон спрацювання ЗЗК, mbar |
|---|---|---|---|---|---|
| 20560511 | 0,8 | 10 | 20 | 7 | 5 - 28 |
| 20560518 | 0,9 | 10 | 30 | 10 | 27 - 43 |
| 20560520 | 1,0 | 10,3 | 25 | 7,5 | 30 - 70 |
| 20560514 | 1,1 | 10 | 24,2 | 7,8 | 65 - 105 |
| 20560517 | 1,2 | 10 | 30 | 10 | 100 - 125 |
Діапазон налаштування спрацювання ЗСК
| Код пружини | Тиск спрацювання ЗСК |
|---|---|
| - | 10 mbar понад встановленого значення Рвих |
| - |
- d, мм – діаметр дроту;
- De, мм – зовнішній діаметр пружини;
- Lo, мм – висота пружини;
- It, – кількість витків
Вага: 4,9 кг
