Модель: RBE1822

Короткі характеристики

Максимальний тиск: 16 bar
Робоче середовище: природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ
Вихідний тиск: 0,12 - 0,9 mbar
Клас точності: ±5% від встановленого значення Рвих
Тип з'єднання: різьбове

Всі характеристики

Усі товари бренду
Dresser Actaris Gas

Оплата:

Безготівковий розрахунок з ПДВ

Накладений платіж (Нова пошта)

Доставка:

Нова Пошта

Паспорт на регулятор RB1800 (1.01MB)

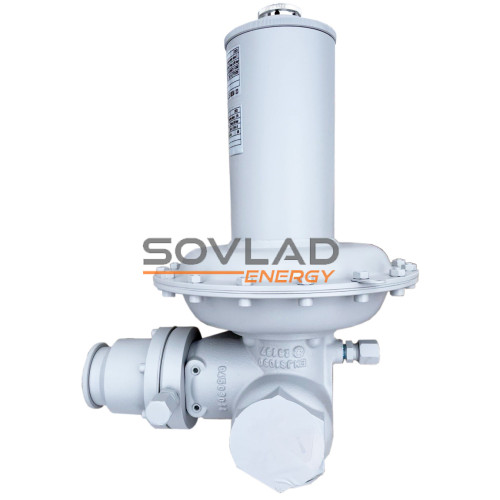

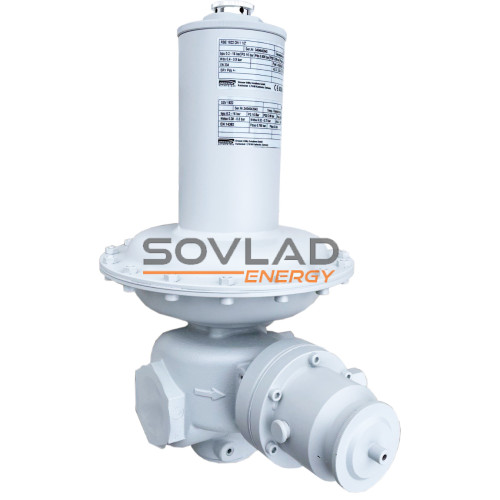

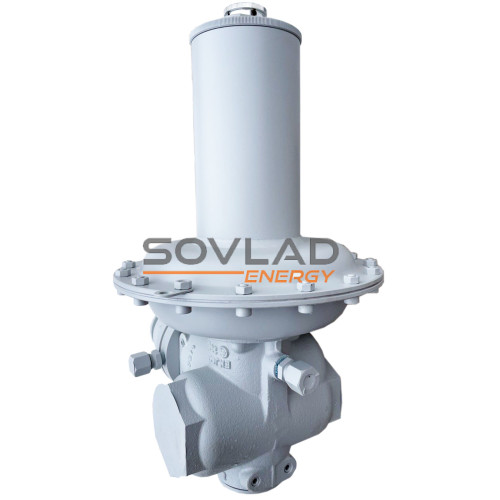

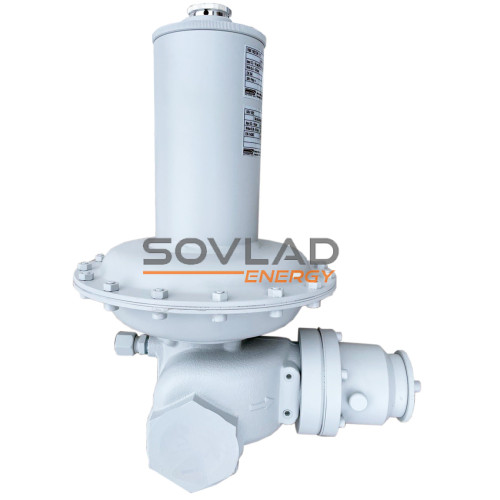

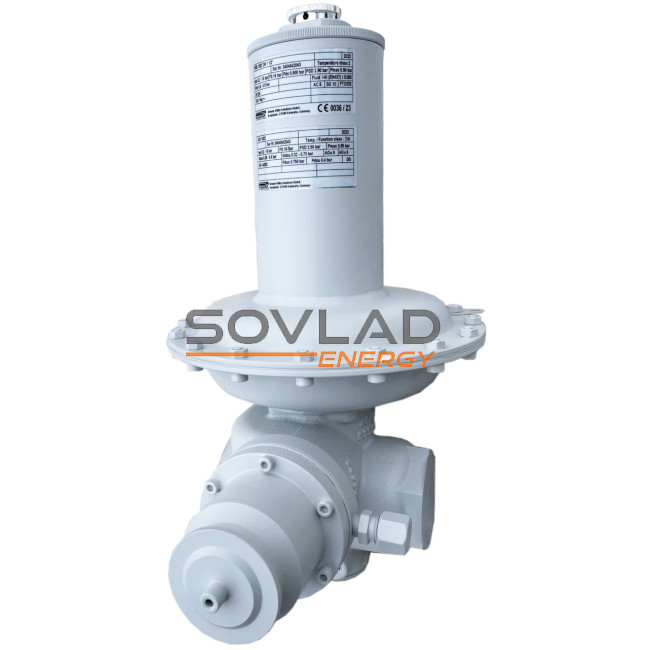

RBE1822 – регулятор прямої дії, з навантаженою пружиною (важільного типу), із вбудованими запобіжно-запірними клапанами (ЗЗК). ЗЗК за перевищенням спрацьовує у разі підвищення вихідного тиску понад задане значення, ЗЗК зі зниження тиску спрацьовує при зниження вихідного тиску нижче встановленого значення.

Після спрацювання ЗЗК регулятор закривається та запустити його можна тільки вручну перезапустивши ЗЗК.

Збалансована компенсаційна система забезпечує сталість вихідного тиску при вхідному, що змінюється. Це дозволяє використовувати одні й самі регулятори на різних вхідних тисках

Технічні характеристики

Максимальний тиск

16 bar

Робоче середовище

природний газ, пропан, бутан, повітря, азот або будь-який інший неагресивний газ

Вихідний тиск

0,12 - 0,9 mbar

Клас точності

±5% від встановленого значення Рвих

Тип з'єднання

різьбове

Діапазон робочих температур

мінус 30 ... 60°С

Монтажне положення

горизонтальне та вертикальне

Пристрої безпеки

ПЗК у перевищенні Рвых ПЗК зі зниження Рвых

Вхідний діаметр

DN40

Вихідний діаметр

DN40

при точності підтримання вихідного тиску ±5% від встановленого значення (АС5), м³/год

Вхідний тиск, bar	Вихідний тиск/колір пружини, mbar
Вхідний тиск, bar	300	400	500	750
0,5	220	110	-	-
0,6	260	150	110	-
0,7	300	190	160	-
0,8	340	220	200	100
0,9	380	240	220	170
1	400	260	260	220
2	650	440	440	500
3	850	600	600	650
4	1000	750	750	850
5	1100	850	850	1000
10 - 16	1100	1100	1100	1100

при точності підтримання вихідного тиску ±10% від встановленого значення (АС10), м³/год

Вхідний тиск, bar	Вихідний тиск/колір пружини, mbar
Вхідний тиск, bar	300	400	500	750
0,5	340	220	-	-
0,6	400	320	220	-
0,7	480	380	320	-
0,8	500	440	400	180
0,9	550	500	460	320
1	600	550	500	420
2	1000	900	900	900
3	1100	1100	1100	1100
4	1000	1100	1100	1100
5	1100	1100	1100	1100
10 - 16	1100	1100	1100	1100

Код пружини	Колір пружини	d	De	Lo	it	Вихідний тиск, bar
20567663	фіолетовий	5,5	43	160	10,5	0,12 - 0,37
20567664	помаранчевий	6,5	43	160	10,5	0,23 - 0,6
20567665	коричневий	7,0	43	140	10,5	0,31 - 0,65
20567666	зелений	7,5	43	160	10,5	0,4 - 0,9
